作品包括：

Word设计说明书1份

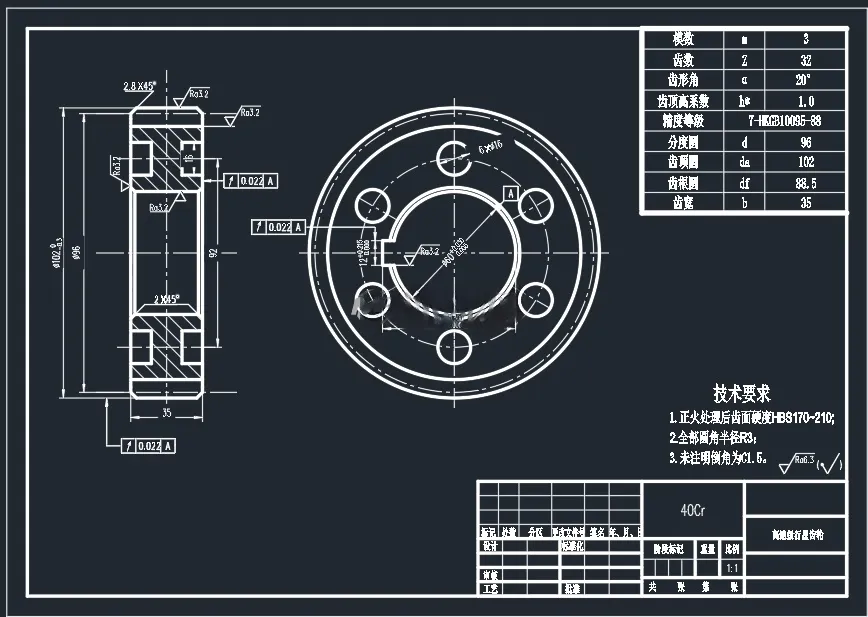

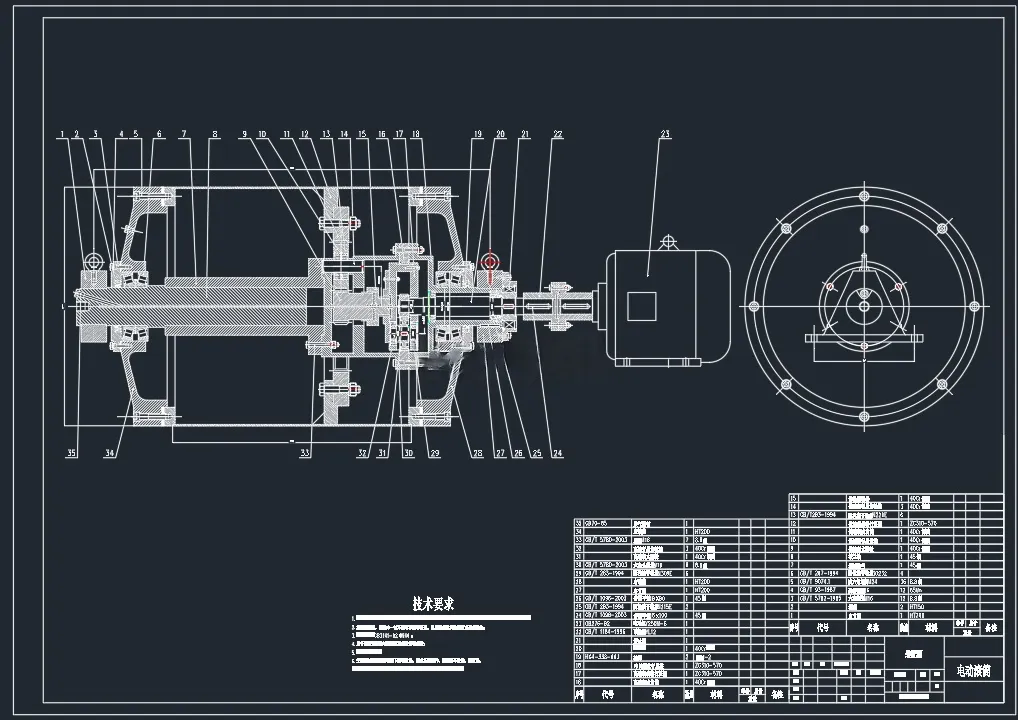

CAD版本图纸，共3张

摘要

本文以 30kW、直径 630mm 行星式电动滚筒为研究对象，阐述其整体设计与校核全过程。首先梳理电动滚筒行业研究背景与国内外发展现状，对比定轴、针轮、行星三类传动结构，确定外置电机双级行星传动总体方案，选用 Y200L-4 三相异步电机并完成 HL4 弹性柱销联轴器选型校核。依据带速 4m/s 等工况参数计算总传动比约 12.16，分别完成高速级模数 3mm、低速级模数 4mm 行星齿轮几何尺寸设计，验算装配条件并计算传动效率，通过齿面接触、齿根弯曲疲劳强度验证齿轮可靠性。对太阳轮、行星架、输入输出轴开展受力分析与结构、键连接设计，校核各级行星轴滚动轴承使用寿命。最后明确滚筒筒体、轴件、支座等零部件选材，整套设计满足 8000h 使用寿命、速度误差≤7% 的使用要求，结构紧凑、传动效率高，适用于轻度振动单向带式输送机。
