作品包括：

Word设计说明书1份

开题报告一份

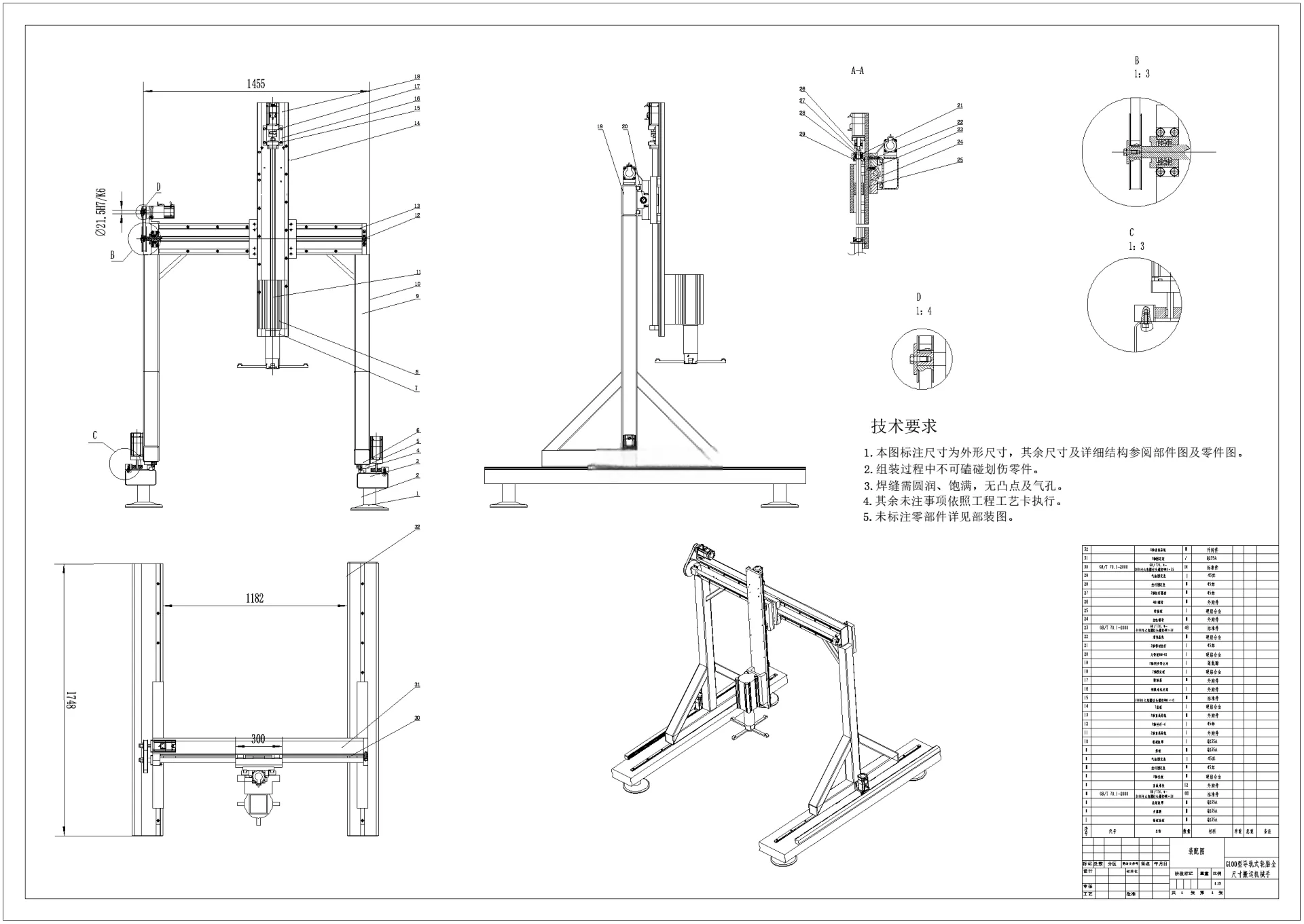

CAD版本图纸，共12张

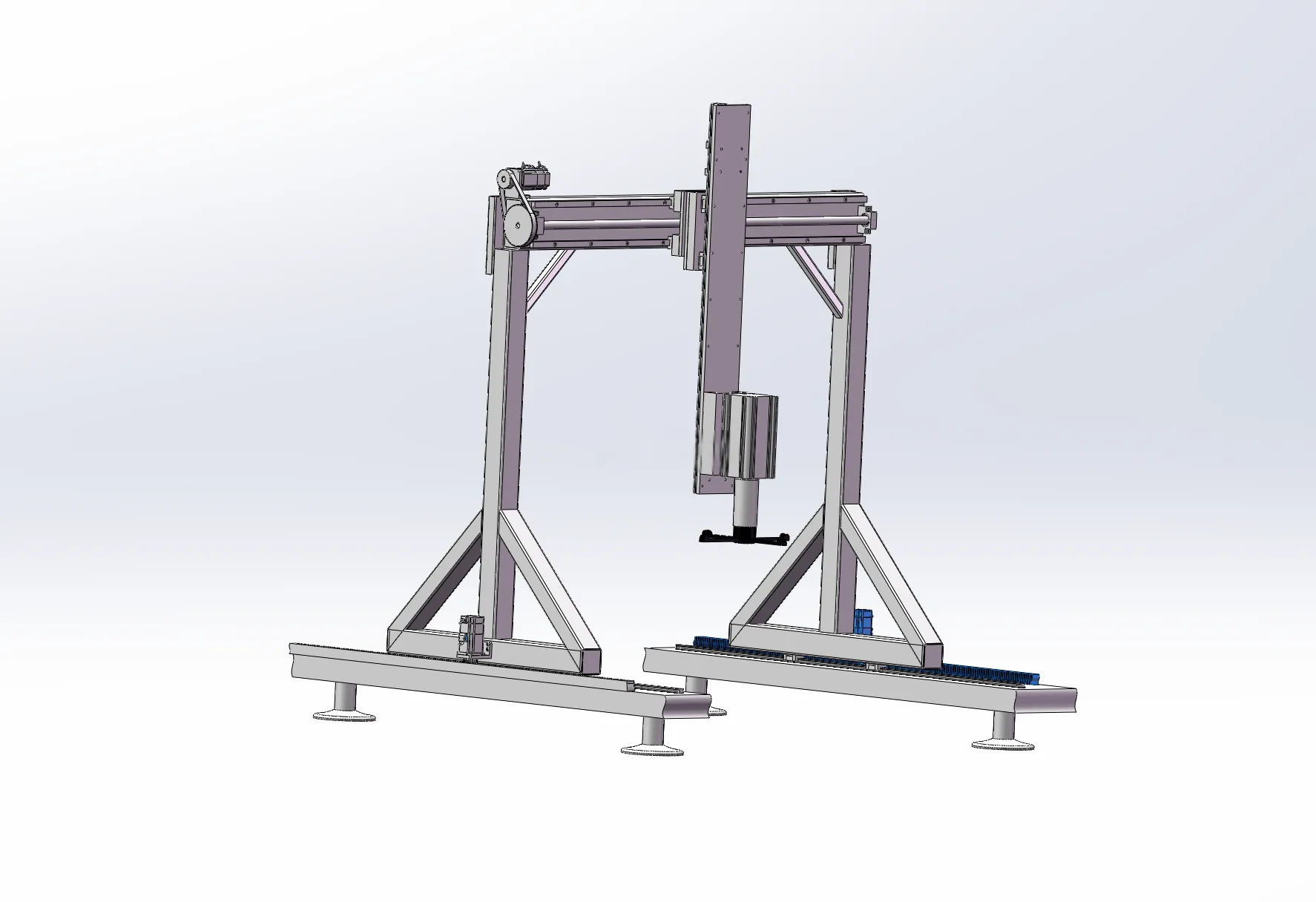

SW三维图一套

摘要

本次设计的是一种G100型导轨式轮胎全尺寸搬运机械手，其主要功能是夹取轮胎实现搬运。主要目标是实现产品位置的全自动化移动，提高效率，以便于储存和运输。 本次研究旨在设计一种G100型导轨式轮胎全尺寸搬运机械手，以满足特定的需求。该机械手运用机械原理，可实现在XYZ三轴上的移动，并配备有四爪气缸夹爪，可以承托轮胎的内径。Z轴驱动部分采用伺服电机，伺服电机与滚珠丝杠进行直连驱动，通过丝杠的转动实现螺母座的位移，从而实现机械手的位移，底部驱动机构采用齿轮齿条机构，该机构可以实现长距离的输送和移动。横梁Z轴机构采用与Z轴相同的结构，但是X轴上增加的Z轴组件的负载，所以需要增加X轴的传动扭矩，故增加了同步带传动实现旧居的增大，进行G100型导轨式轮胎全尺寸搬运机械手臂的总架构设计时，需首先完成主要工作包括理论研究、设计计算、结构强度校核等，再利用三维和二维结构软件绘制设计装配图和主要零件图，最后对横梁结构进行Ansys有限元分析，保证本次设计的横梁结构可以满足设计的任务要求，本次设计的轮胎搬运机械手可以提高轮胎搬运的效率，降低劳动力，对未来的搬运行业起到很大的帮助。
