作品包括：

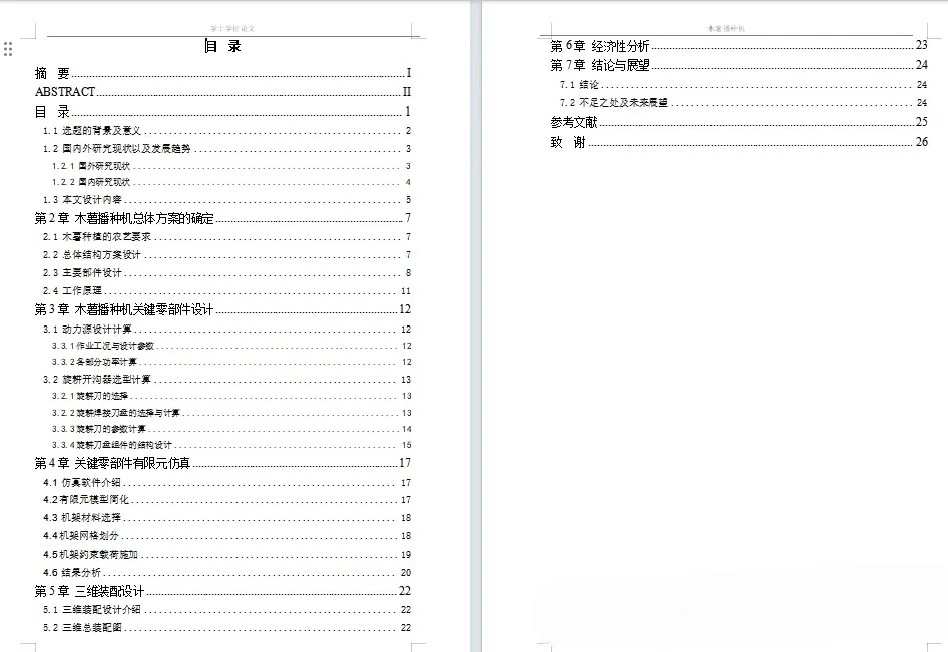

Word设计说明书1份，共40页，约15000字

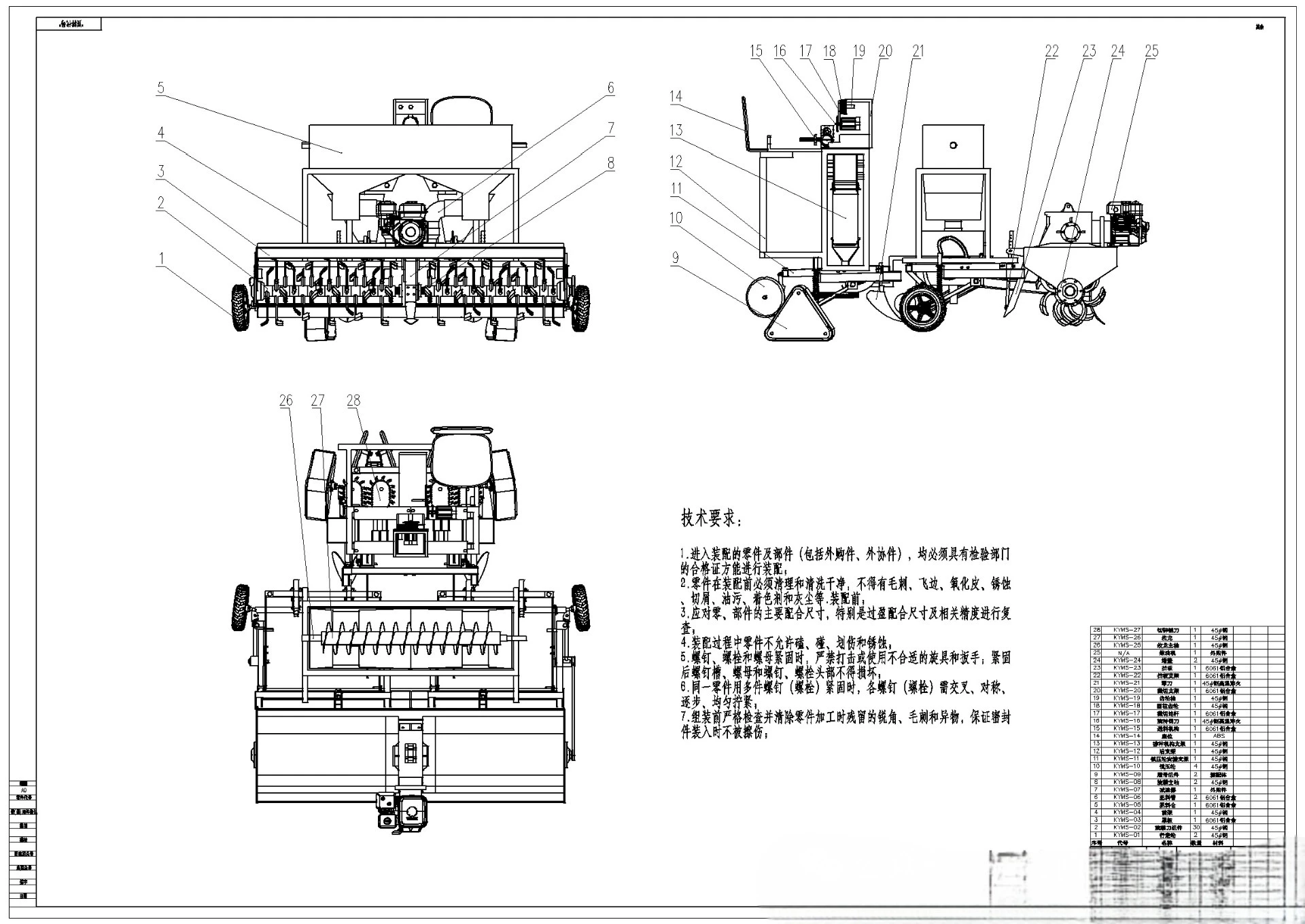

CAD版本图纸，共5张

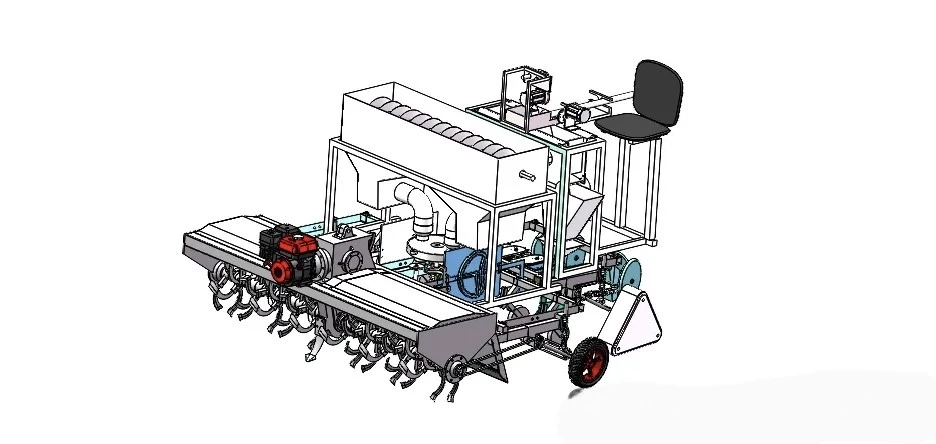

SW三维图一套

动画仿真一份

摘要

机型：自走式木薯精密播种机，电动机直接驱动，取消拖拉机牵引。作业模式：双行同步播种。设计行进速度：v=1.5 km/h = 0.4167 m/s。旋耕深度：h=12 cm（=0.12 m）；限深轮可调范围 10~25 cm；开沟深度 ≤250 mm。单行星距 B=0.8 m，双行总幅宽 B总=1.6 m。土壤类型：中壤土，土壤坚实度 k=400 kN/m²。传动系统总效率 η总=0.85。整机组成：机架、行走滚轮、电动机、旋耕起垄机构、施肥机构、切茎机构、两个调姿机构、扶立机构、夹持输送机构、覆土机构、动力传输系统、操控系统。

木薯农艺参数种茎繁殖，茎秆平均直径 ~30 mm，切段长度 ~150 mm。种沟：沟深 ~120 mm、沟宽 ~150 mm；覆土厚 ~120 mm。株距 500~1000 mm，行距 800~1200 mm

动力源：YE3-200L1-4 型 30 kW 超高效三相异步电动机。

旋耕开沟器旋耕刀：IT260，回转半径 260 mm。旋耕焊接刀盘：单圆盘结构；单侧均布 Z=4 把旋耕刀，左右交错，相邻夹角 45°；旋耕直径540 mm，中心刀盘直径 120 mm。旋耕刀工作直径D=400 mm，旋耕轴转速 n=200 r/min。

关键词：木薯；播种机；旋耕开沟；仿真分析
