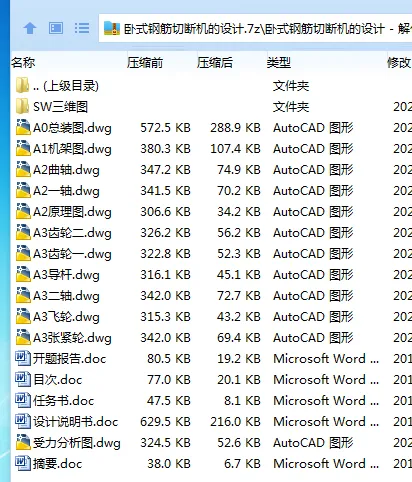

作品包括

Word版说明书1份，共29页，约6900字

任务书一份

开题报告一份

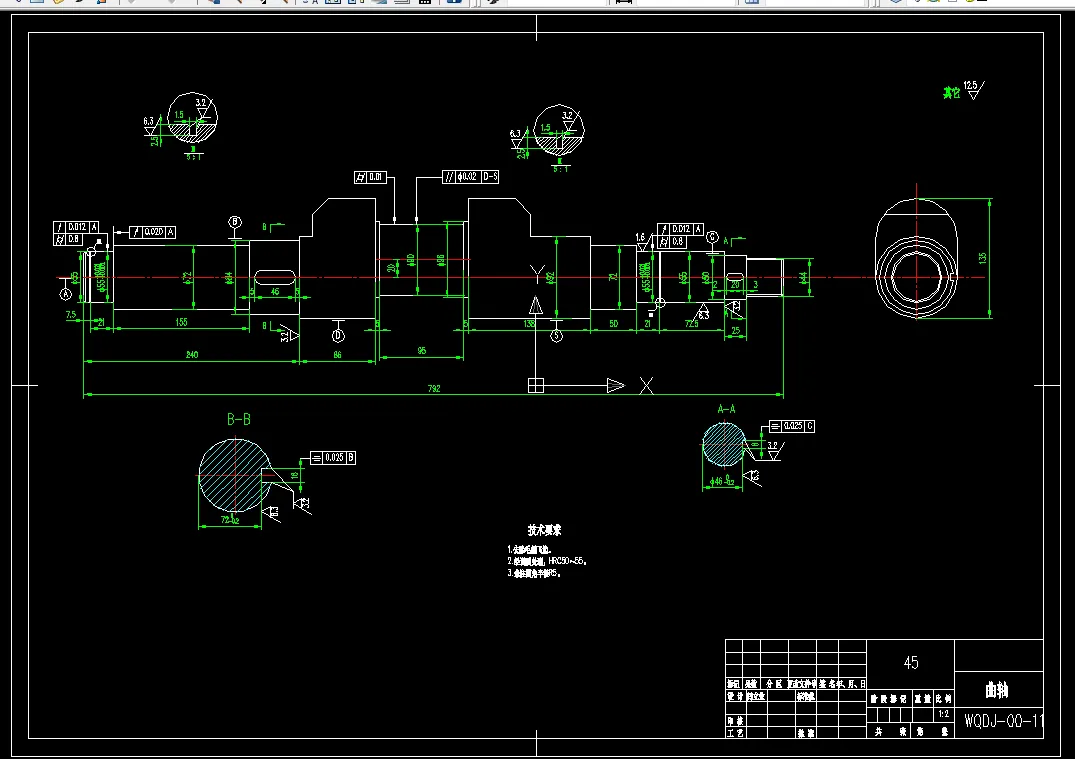

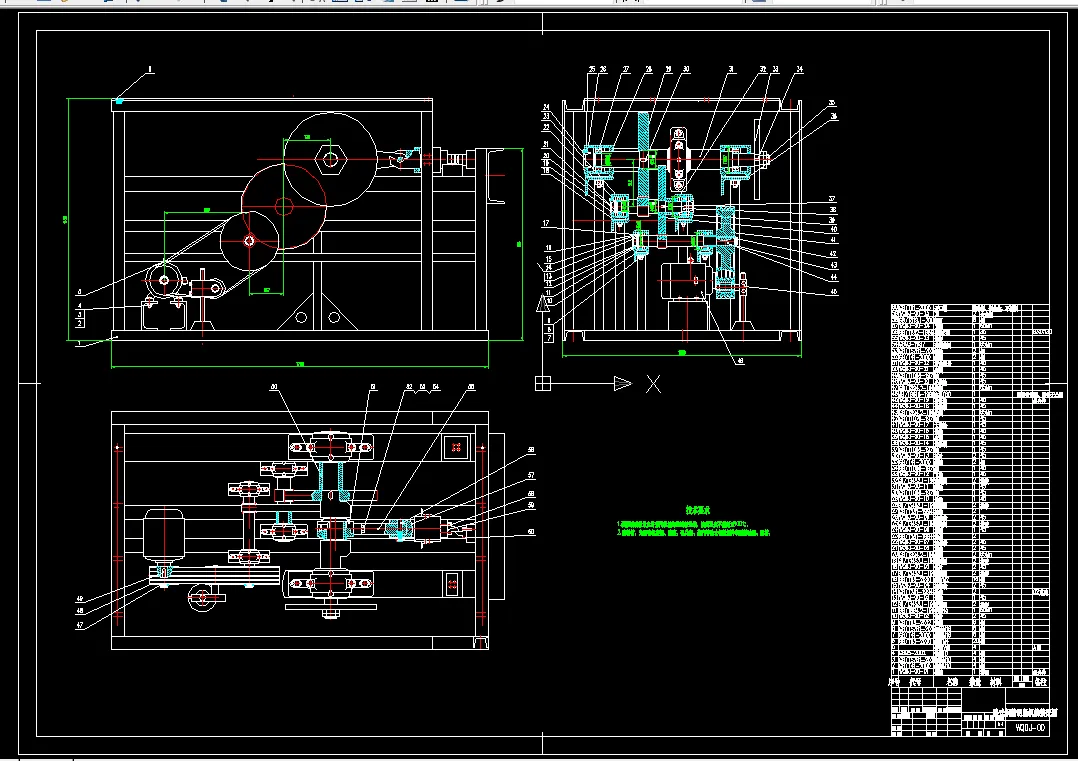

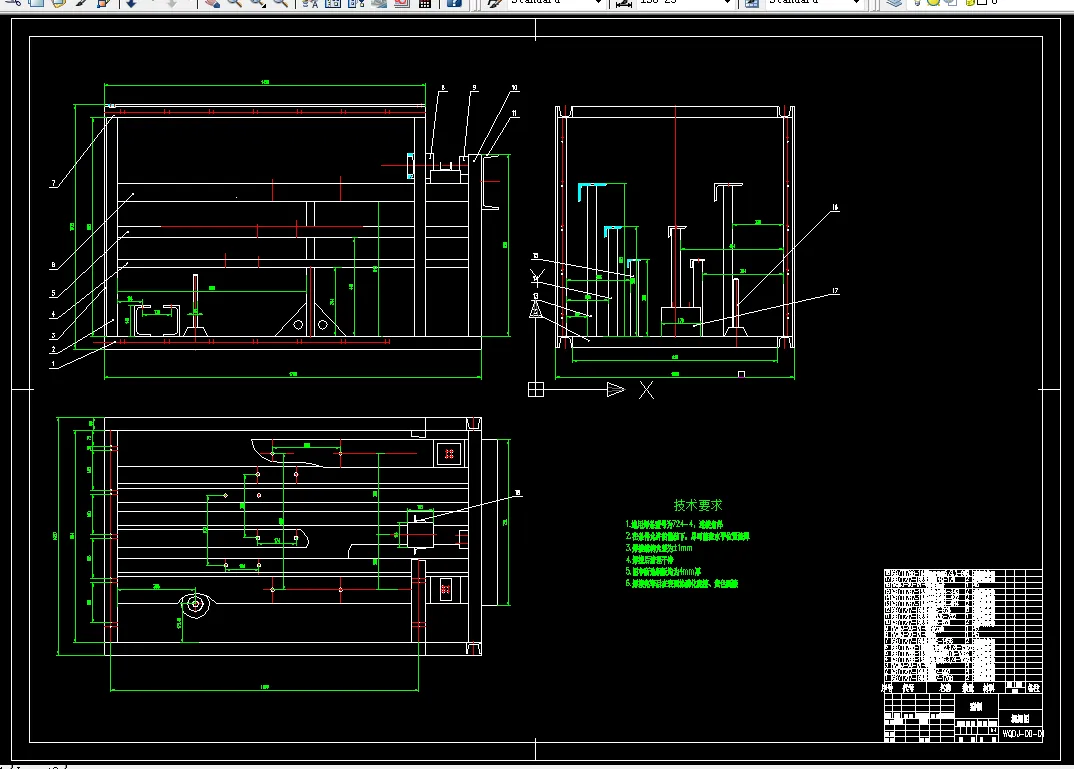

CAD版本图纸，共11张

SW三维图一套

摘要

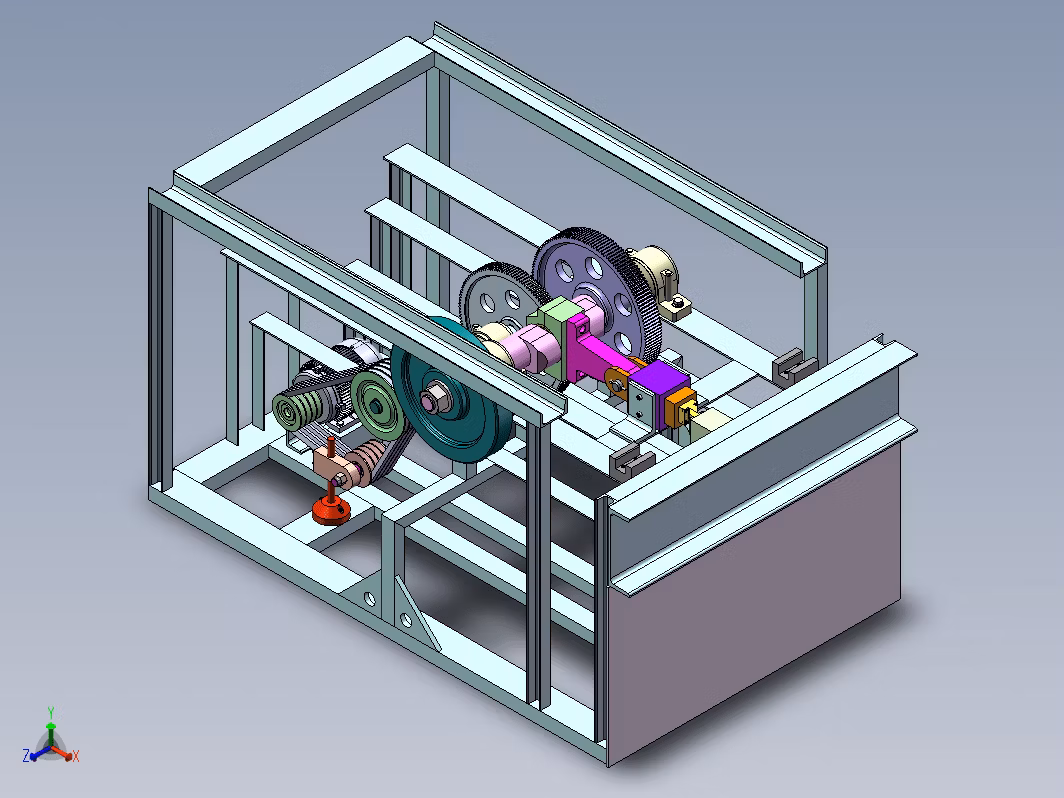

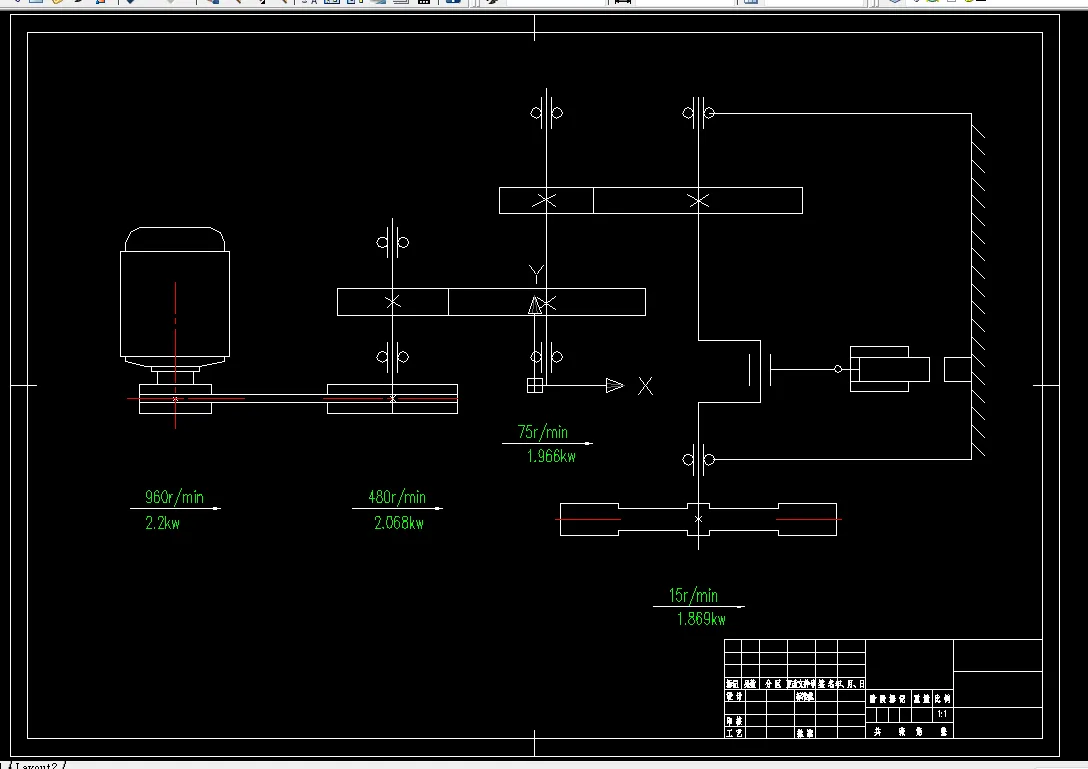

本课题设计建筑上的卧式钢筋切断机的工作原理是：采用电动机经一级三角带传动和二级齿轮传动减速后,带动曲轴旋转,曲轴推动连杆使滑块和动刀片在机座的滑道中作往复直线运动,使活动刀片和固定刀片相错而切断钢筋。

根据电机的工作环境选择电动机类型，采用卧式安装，防护式电机，鼠笼式三相异步电动机。选择三级减速，先是一级带减速，再两级齿轮减速。一级带传动，它具有缓冲、吸振、运行平稳、噪声小、合过载保护等优点，并安装张紧轮。两级齿轮减速，齿轮传动可用来传递空间任意两轴间的运动和动力，并具有功率范围大，传动效率高，传动比准确，使用寿命长，工作安全可靠等特点。动力由电动机输出,通过减速系统传动,把动力输入到执行机构。由于传动系统作 的是回转运动,而钢筋切断机的执行机构需要的直线往复运动,为了实现这种转换,可以采用曲柄滑块机构,盘行凸轮移动滚子从动件机构,齿轮齿条机构。本课题采用曲柄滑块机构作为本机械的执行机构 。

关键词  切断 建筑  钢筋  齿轮  曲柄滑块

目   录

1  引言…………………………………………………………………………………… 1

1.1概述…………………………………………………………………………………………………1

1.2题目的选取……………………………………………………………………………………… 2

1.3钢筋切断机的工作原理…………………………………………………………………………2

2  电机的选择…………………………………………………………………………2

2.1 钢筋切断机需用力计算 ………………………………………………………… 2

2.2 功率计算 ………………………………………………………………………… 3

3 传动结构设计 ………………………………………………………………… 3

3.1 基本传动设计计算…………………………………………………………………… 3

3.2带传动设计……………………………………………………………………………5

3.3齿轮传动设计 ……………………………………………………………………… 6

3.4轴的校核 ……………………………………………………………………………14

3.5 键的校核…………………………………………………………………………… 22

3.6轴承的校核 ………………………………………………………………………… 23

4  钢筋切断机的摩擦 磨损和润滑 ………………………………………………… 25

结论 ………………………………………………………………………………… 27

致谢 ………………………………………………………………………………… 28

参考文献………………………………………………………………………………29
