作品包括：

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

目前，随着我国经济的高速发展和工业自动化的普及，传统的污水处理控制系统在效率方面整体存在较为明显的不足，尤其是我国的传统污水处理控制系统，其自动化程度较低，成本较高，污水处理达标排放率不足十分之一，同时污水水质不够稳定。因此，研究并使用处理效率高，稳定可靠的自控系统以及能优化现有的污水处理控制系统的运行效果并降低其运行成本具有非常重要的意义。

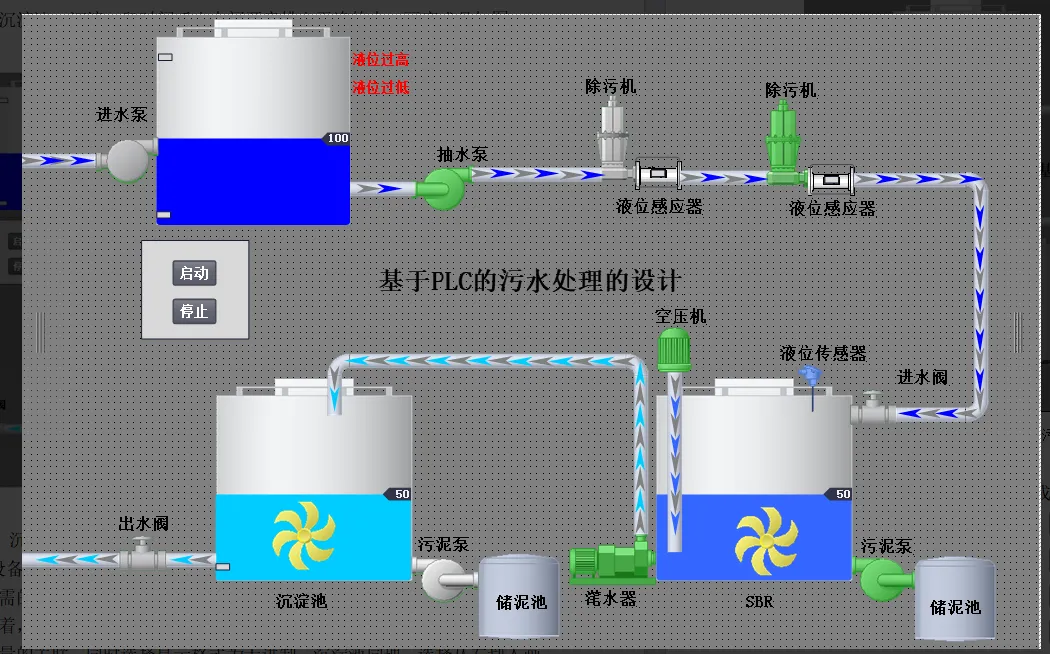

本文研究了污水处理系统的基本技术和核心流程，并根据污水处理系统的总体要求以及控制需求设计了一套以S7-1200PLC作为为主控制器的控制系统。首先根据污水处理系统的总体要求选择了满足系统控制的相应设备，然后绘制出这些设备的主电路图和PLC外部接线图，接着利用博途软件进行编程并利用博途软件自带的触摸屏仿真软件SIMATIC WinCC进行设备的模拟监控。最后，针对工艺要求，我们进行了相关的PLC控制系统调试。
