作品包括：

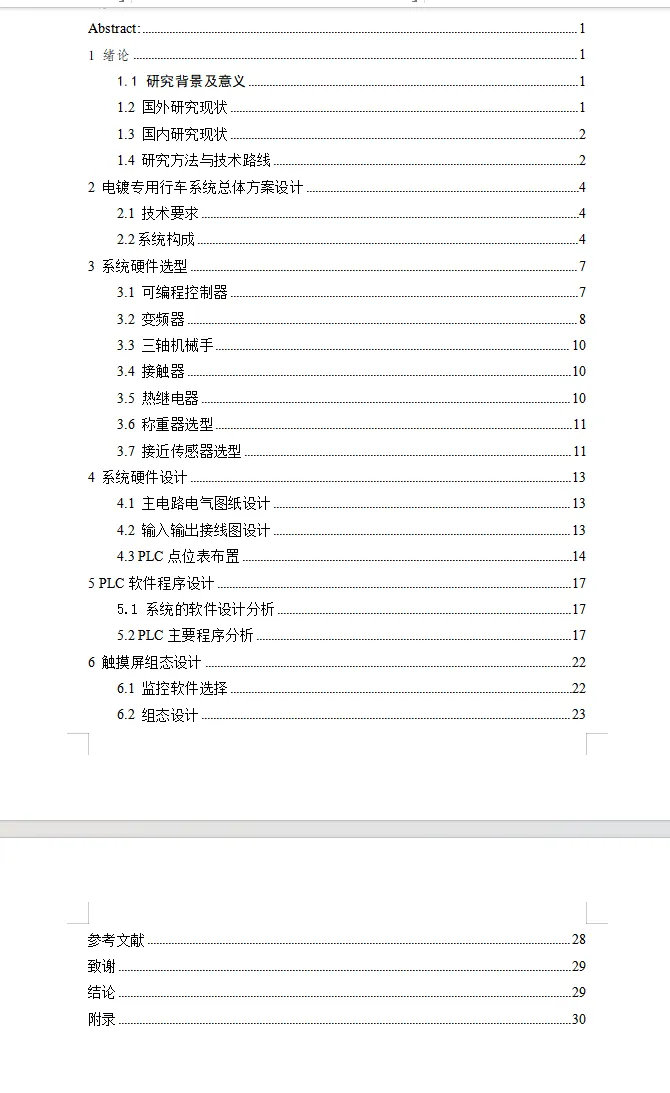

Word设计说明书1份

CAD版本电路图图纸，一份

PLC编程仿真一份

IO表一份

PLC梯形图程序一份

摘要

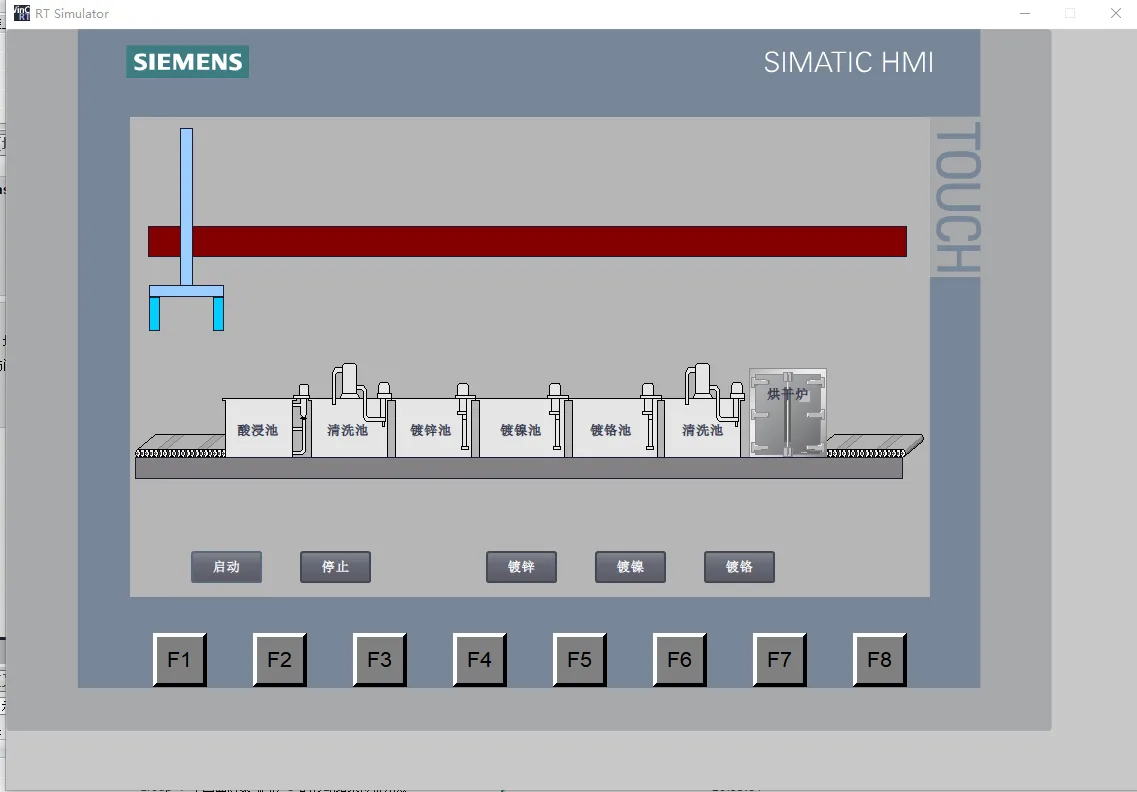

本设计的电镀行车自动控制系统主要由PLC控制和电气控制。采用直线式自动线，是一列成直线排列的电镀槽，槽的上方安装有PLC控制的行车，行车根据工艺流程设计，自动运载零件通过各个工艺槽，完成电镀过程。实现电镀零件的搬运，升降，自动完成电镀和清洗。由于电镀自动线占地面积小，生产效率高，电镀质量好，工人劳动强度小等优点，在电镀生产上得到广泛的应用，设计采用西门子TIA PORTIAL V16博途编程软件结合仿真S7-PLCSIMV16来通过对现实中吊车起吊待镀件来模拟实现这一专用行车从酸洗，清洗，电镀到最后的烘烤这一工艺流程。其工作过程是典型的顺序控制，采用步进指令能很好的实现对其控制。通过软件仿真可以看出所设计的控制系统很好的实现了电镀的工艺要求和控制要求，体现出PLC 控制系统具有调试方使、适应性强的优点。
