作品包括：

Word设计说明书1份

CAD版本图纸，共12张

摘要

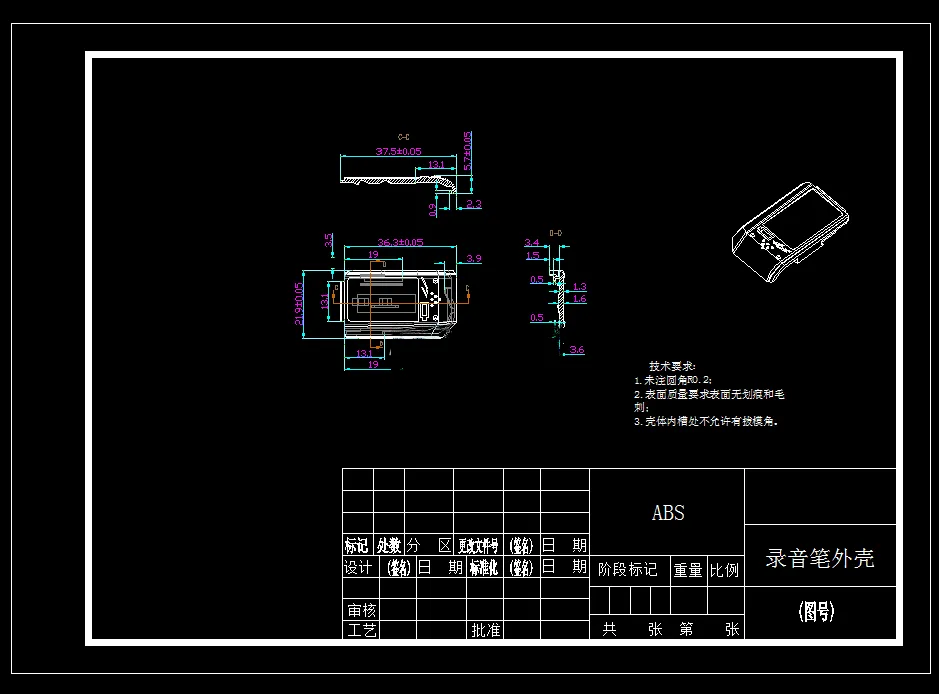

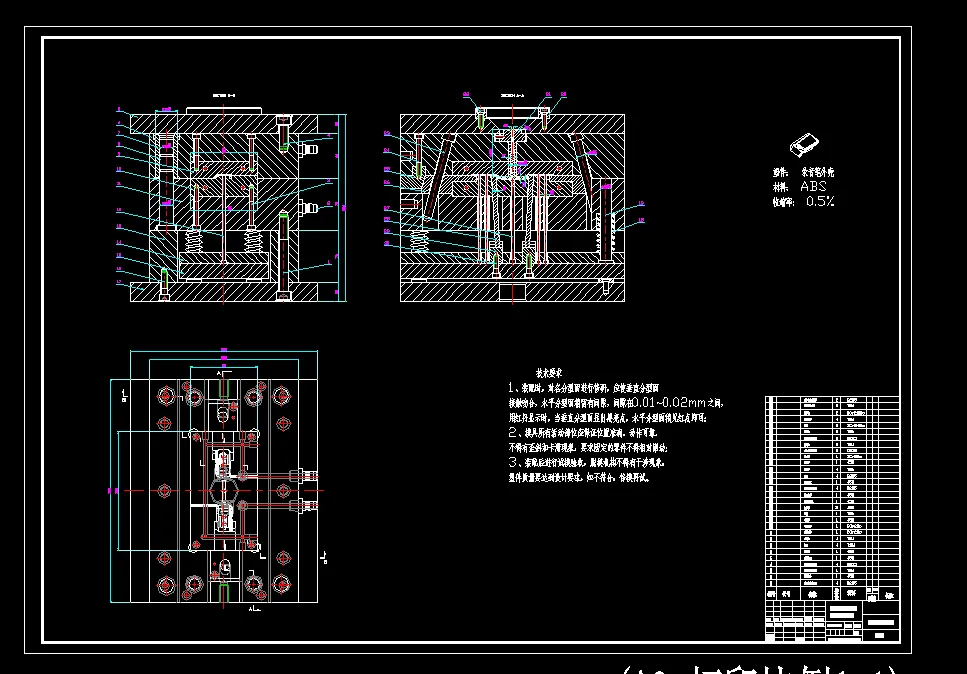

产品为录音笔侧外壳零件。产品成四方形，作用类似电池盖作用，因而内侧含有侧孔，需要设计侧抽芯方式，由于行程很小，所以采用斜导柱的方式来设计侧抽芯。这样可以直接购买斜导柱和加工滑块进行配合组装即可。产品内侧空间非常的有限，正常的推杆需要用3mm以上的，因此设计的重点在于推杆的位置选择。本次模具结构采用三视图的方式表达。为第一视角视图。
