作品包括：

Word设计说明书1份

CAD版本图纸，共12张

摘要

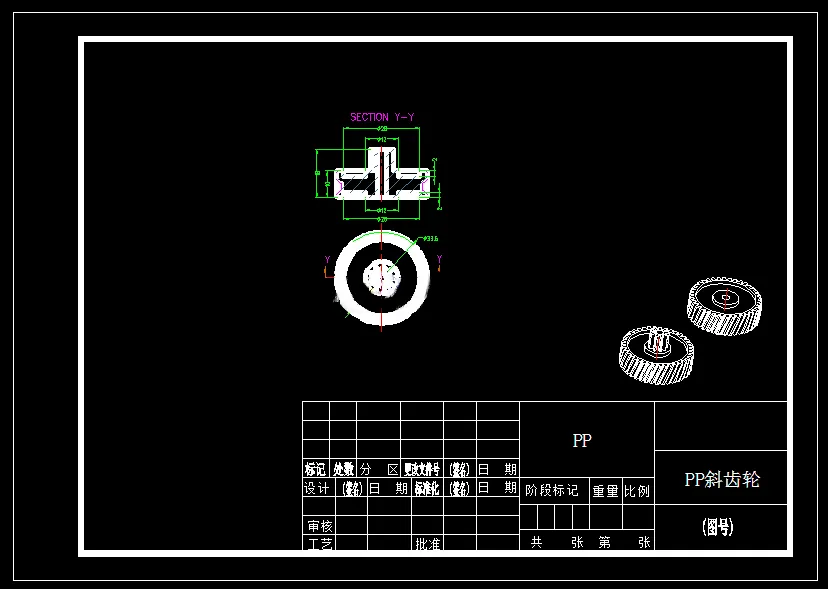

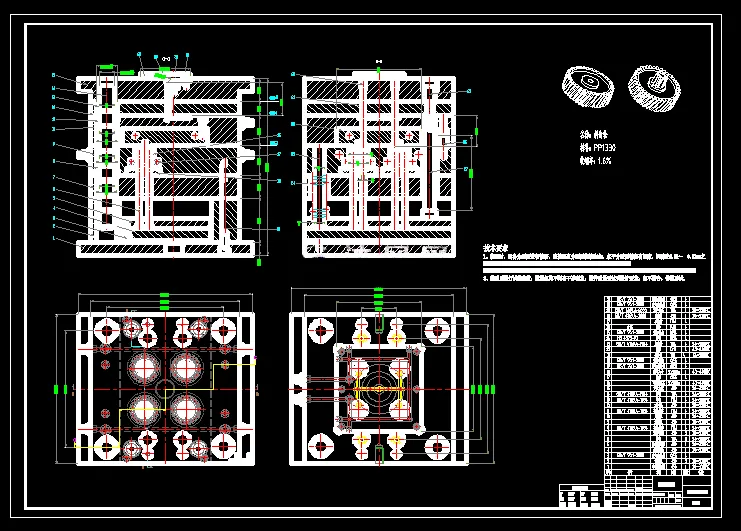

产品为斜齿轮。该斜齿轮的外侧用普通滑块的侧抽芯方式是无法脱模的。因此模具设计的重点是斜齿轮的脱模。由于考虑的结构简洁，所以本次采用的旋转型芯的设计，即在型芯外侧加轴承，然后当顶推杆推起的时候，由于产品斜齿作用，螺旋型芯，会依照产品斜齿进行旋转，从而逐渐让斜齿轮产品脱离出型芯范围。完成旋转型芯脱斜齿的动作需求。该方式适合可真实的加工。欢迎共同学习交流。
