作品包括：

Word设计说明书1份

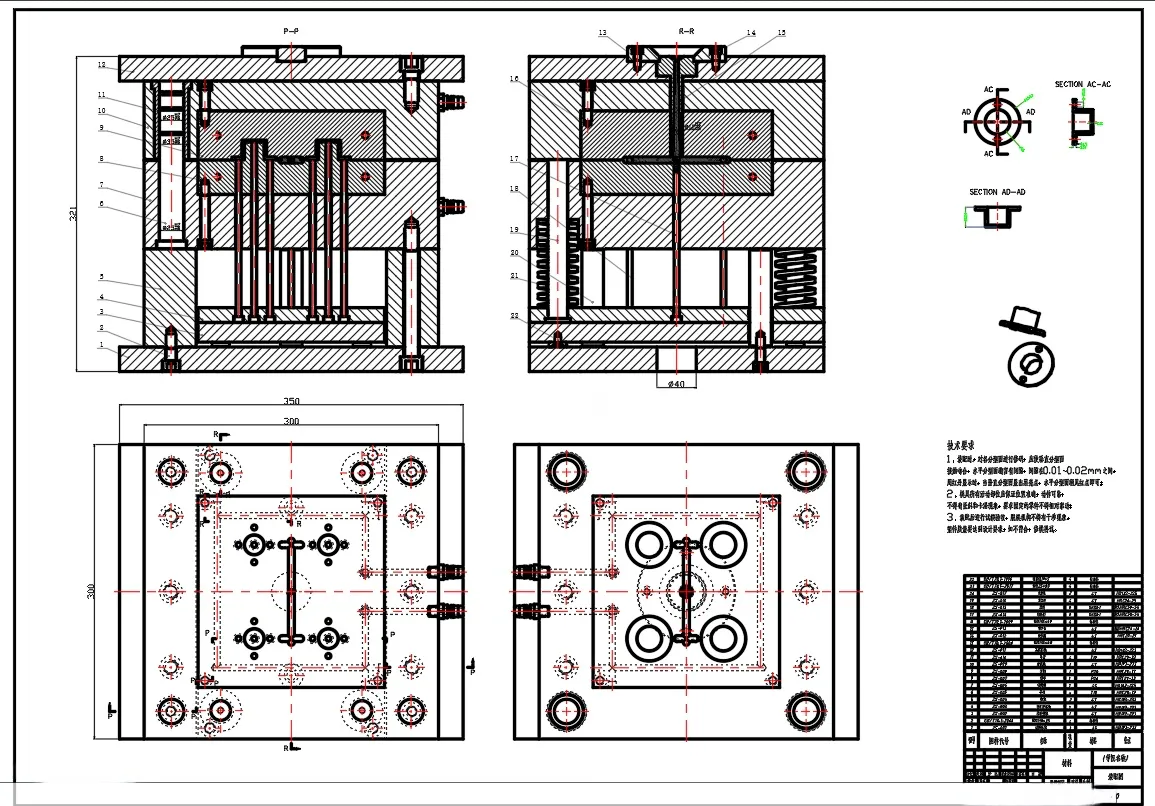

CAD版本图纸，共6张

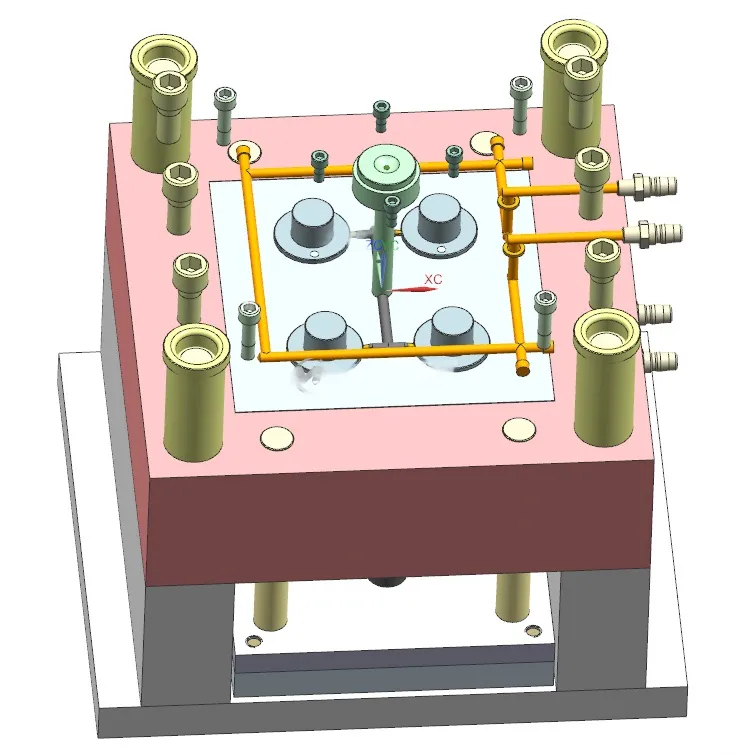

UG三维图一份

摘要

选用ABS作为塑件的原材料。注塑模具采用一模4腔，浇注系统为侧浇口，导柱导套合模导向机构的模具总体结构设计。通过对圆盖塑件注塑模具的设计，全面完整地了解到一套模具的设计制造原理，过程以及方法。主要的内容是设计能够完成圆盖塑件的注射模具，主要包括产品注塑成型工艺仿真与优化分析，倒装结构模具研究与开发，产品注射成型试验研究。本文的主要研究成果如下：根据圆盖塑件产品的质量要求和结构特点，对产品分析后发现原始设计存在的缺陷，给出了解决方案，即对该产品结构进行改进，完成产品结构再设计；根据注塑成型工艺的优化方案，对模具进行试模验证，塑件达到了产品质量要求；本次毕业设计的产品为圆盖塑件，具有重量轻，强度高，耐腐蚀，易清洁等 特点，为大批量生产产品。本次设计在针对产品进行工艺性分析后，确定模具分 型面、 型腔数目、 浇口形式、 位置大小； 其中最重要的是确定型芯和型腔的结构， 以及它们的定位和紧固方式。此外还进行了脱模机构的设计，合模导向机构的设 计，冷却系统的设计等。最后绘制完整的模具装配总图和主要的模具零件图。
