作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

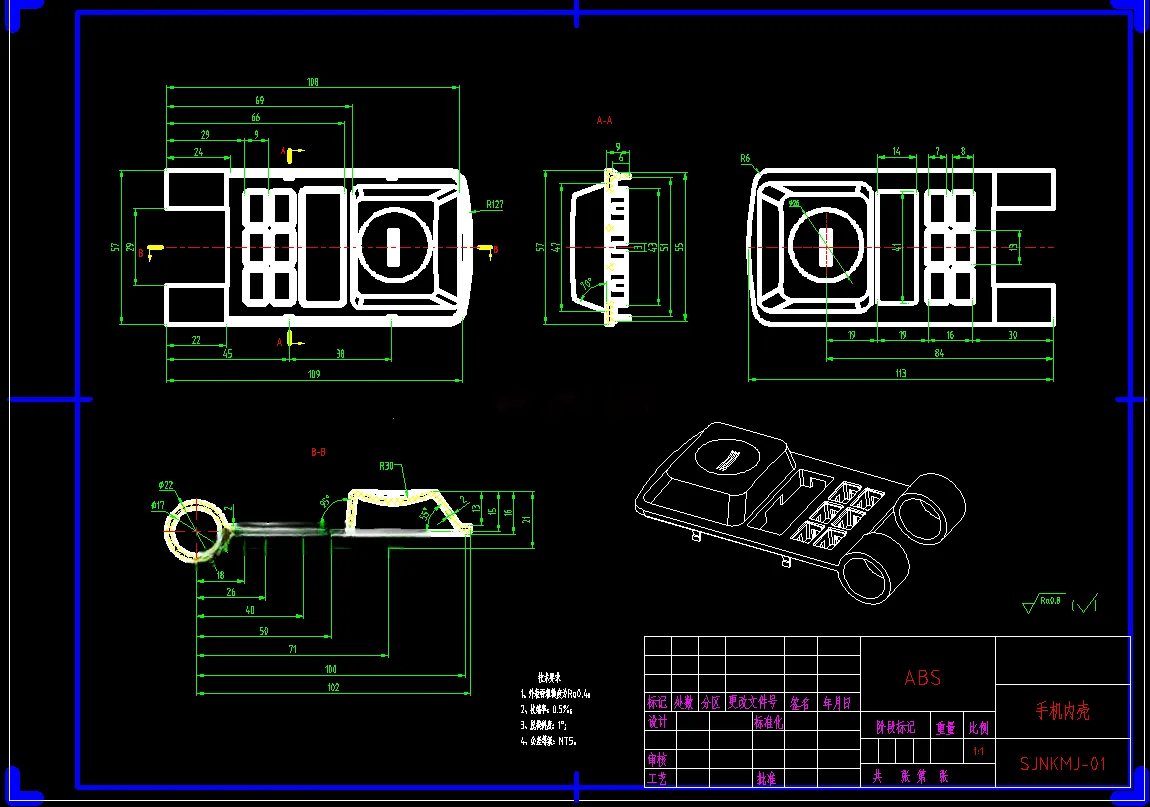

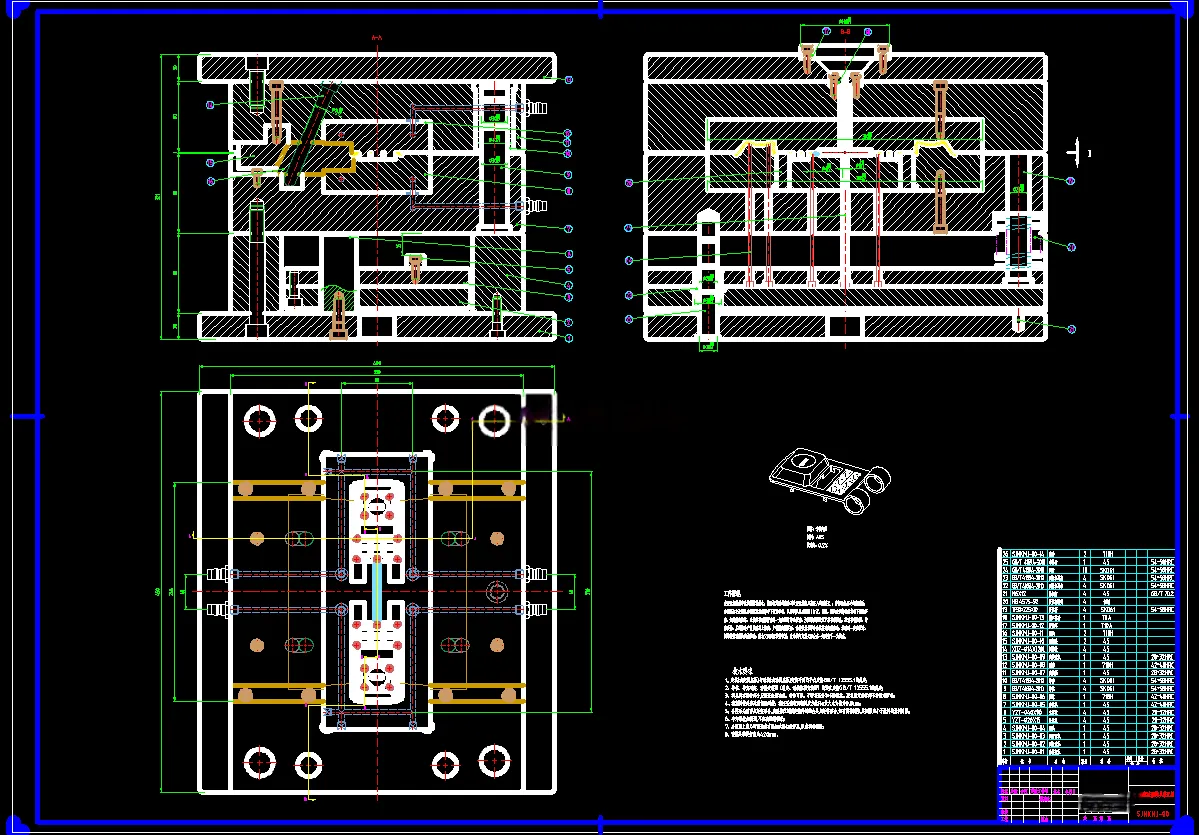

CAD版本图纸，共14张

UG三维图一份

模流分析一份

摘要

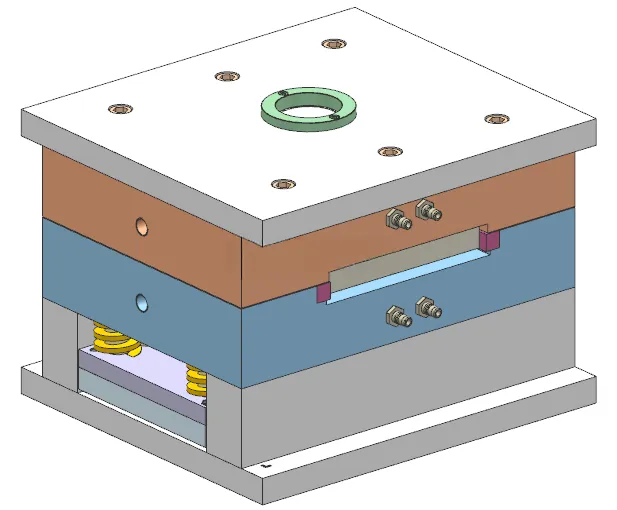

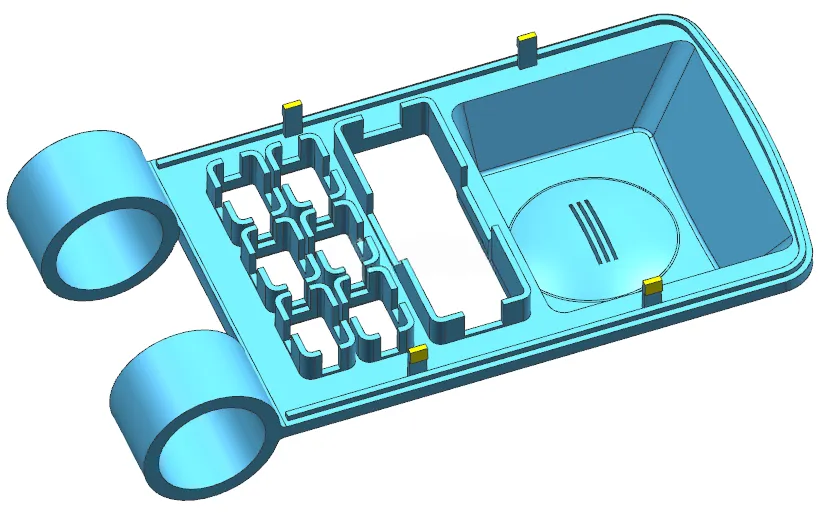

(1)该手机内壳的未注公差尺寸等级为MT5，生产纲领为大批量；杜绝变形、色差、毛边及气孔等外观缺陷；要求硬度、耐磨性等机械特性良好，能够满足基本的功能要求；模具使用寿命长，达到十万次模以上。 (2)本次手机内壳的材料为ABS，全称为丙烯腈-丁二烯-苯乙烯共聚物，稳定性更为出色且尺寸收缩程度小；模具总体结构方案为一模两腔、单分型面、顶针推出、侧浇口进料，不但保证了生产精度，而且降低了模具设计难度和制造成本。 (3)设备方面采用了HTF160J/TJ×A型号卧式注塑机和龙记CI二板式模架；侧抽芯为斜导柱滑块机构，通过底部两个螺钉限制滑块的移动距离，压板固定在公模板上，分模时拉住滑块随着动模部分一起运动，在斜导柱和楔紧块的约束下进行侧向移动，由此实现抽芯。 (4)冷却系统为分别在动定模内部设置均匀排列的管道，采用的是直通式水路，这样才能快速达成冷却均衡的功效，对浇口匹配性、填充时间、流动前沿温度、气穴、水路温度等数据报告执行信息获取与结果评估，由此证实了设计方案可行。
