作品包括:

Word设计说明书1份

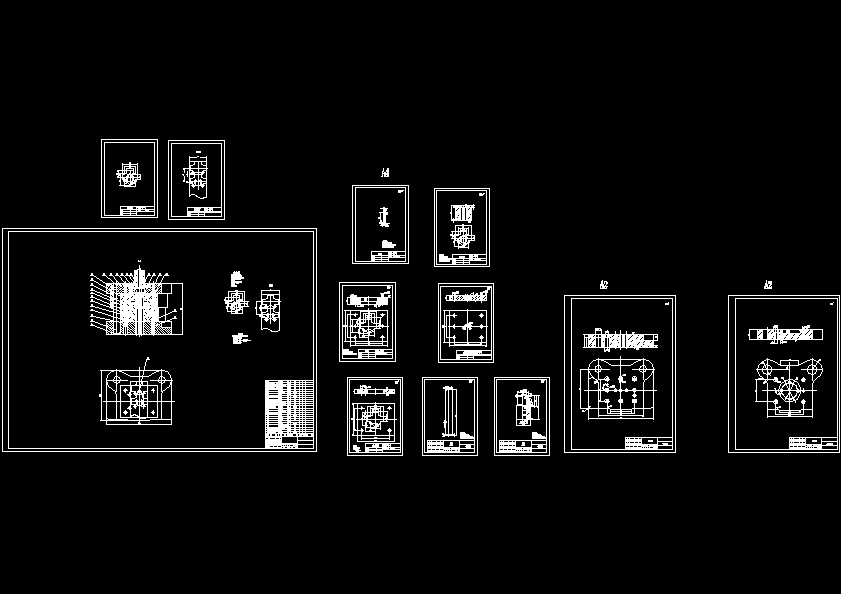

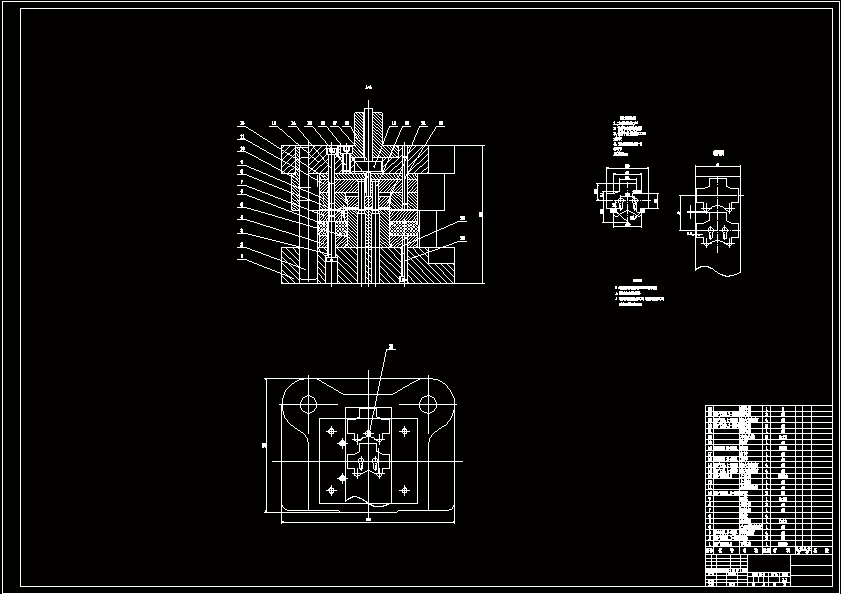

CAD版本图纸，共12张

摘要

对双孔挂板进冲压复合模设计，通过对制件的材料，结构，尺寸精度分析。本制件选用材料Q275钢。双孔挂板总体上下对称，厚度为2mm, 双孔挂板上有2个通孔，1个长圆孔和一个方孔。双孔挂板上的孔最小边长为6mm，长圆孔总长为14mm，半径为3mm。总体来说垫片可以采用较简单的复合冲裁模。复合冲裁模采用落料冲孔同时加工，复合冲裁模加工的精度较高且双孔挂板要求无翘曲无扭曲。所以选择正装落料冲孔复合。本论文从凹模开始设计，选择模架，设计凸模，选择弹簧初选四根中荷重型KM弹簧，再算凸凹模等模具零件尺寸。
