作品包括：

Word设计说明书1份

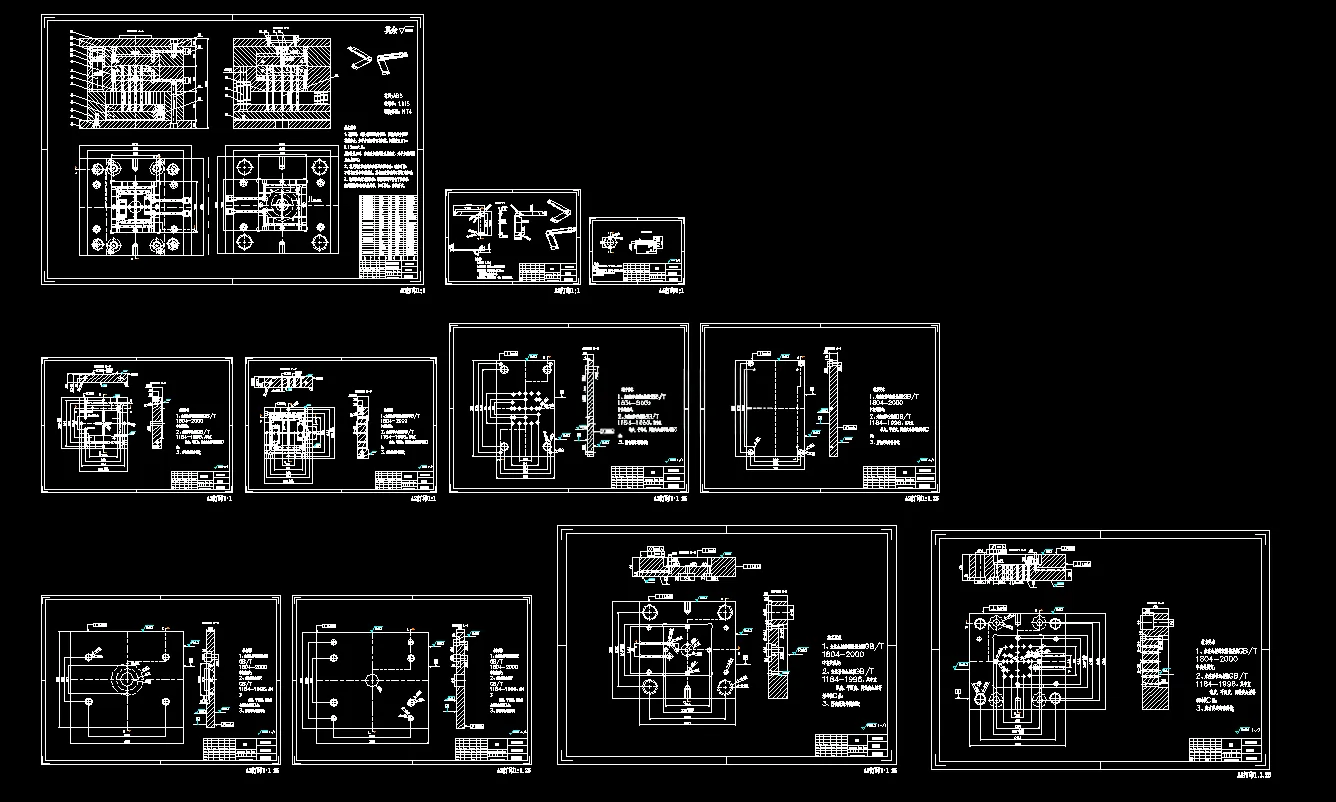

CAD版本图纸，共11张

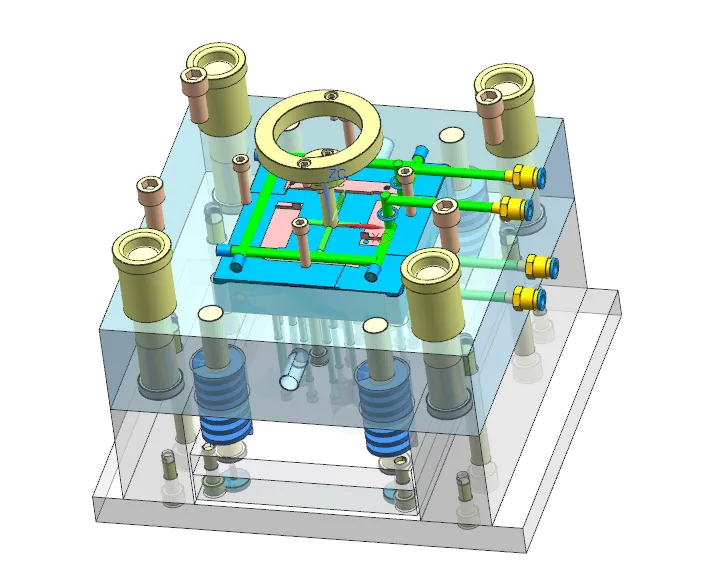

UG三维图一份

摘要

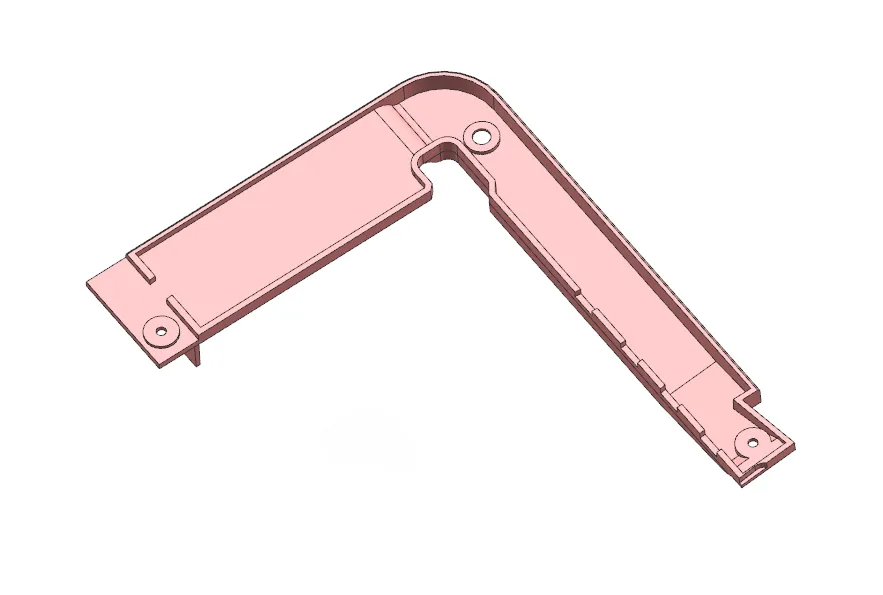

本文针对ABS材质直角卡扣上壳开展两板注塑模具设计。塑件外形尺寸98.11mm×75.24mm×8.54mm，平均壁厚0.90mm，精度等级选用MT4、MT5级，采用**一模两腔**布局，分型面设置在塑件最大轮廓位置。 浇注系统由圆锥形主流道、圆形分流道与侧浇口组成，选用标准浇口套与定位环；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成型腔与型芯径向、深度工作尺寸计算，成型零件选用718H钢材。推出机构采用多根圆形推杆均匀顶出，配备复位杆弹簧复位机构与导柱导套导向机构；采用环绕式水冷冷却系统，水道直径取8mm。 选用CI3030A60B80C90标准C型两板模架，匹配XSZY250/160注塑机，完成注射量、锁模力、注射压力、开模行程、模具安装厚度逐项校核。借助UG完成三维建模，模具结构合理可靠，可实现卡扣上壳批量注塑，为同类薄壳卡扣类塑件模具提供设计参考。
