作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

CAD版本图纸，共14张

UG三维图一份

模流分析一份

摘要

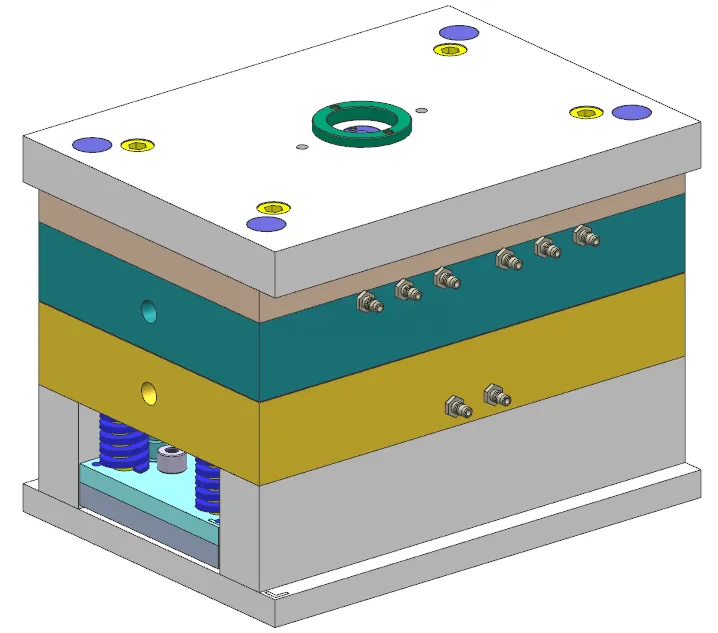

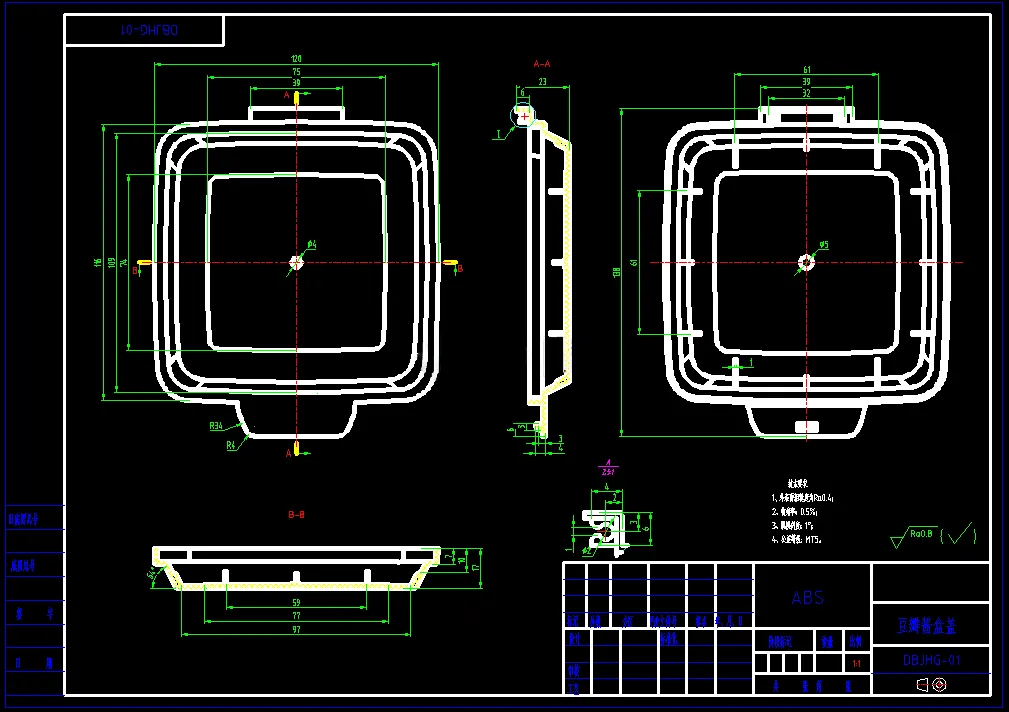

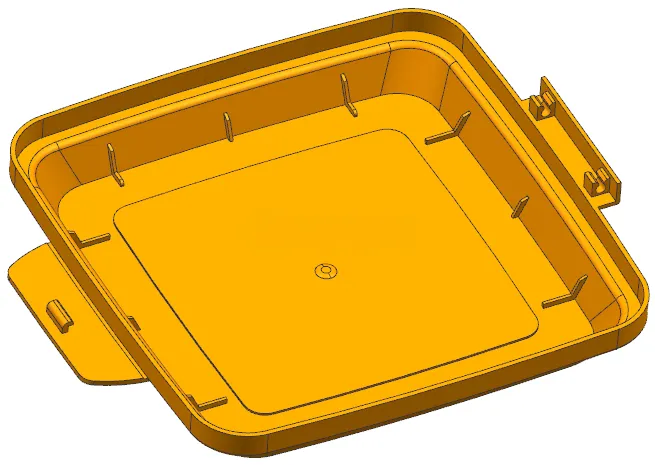

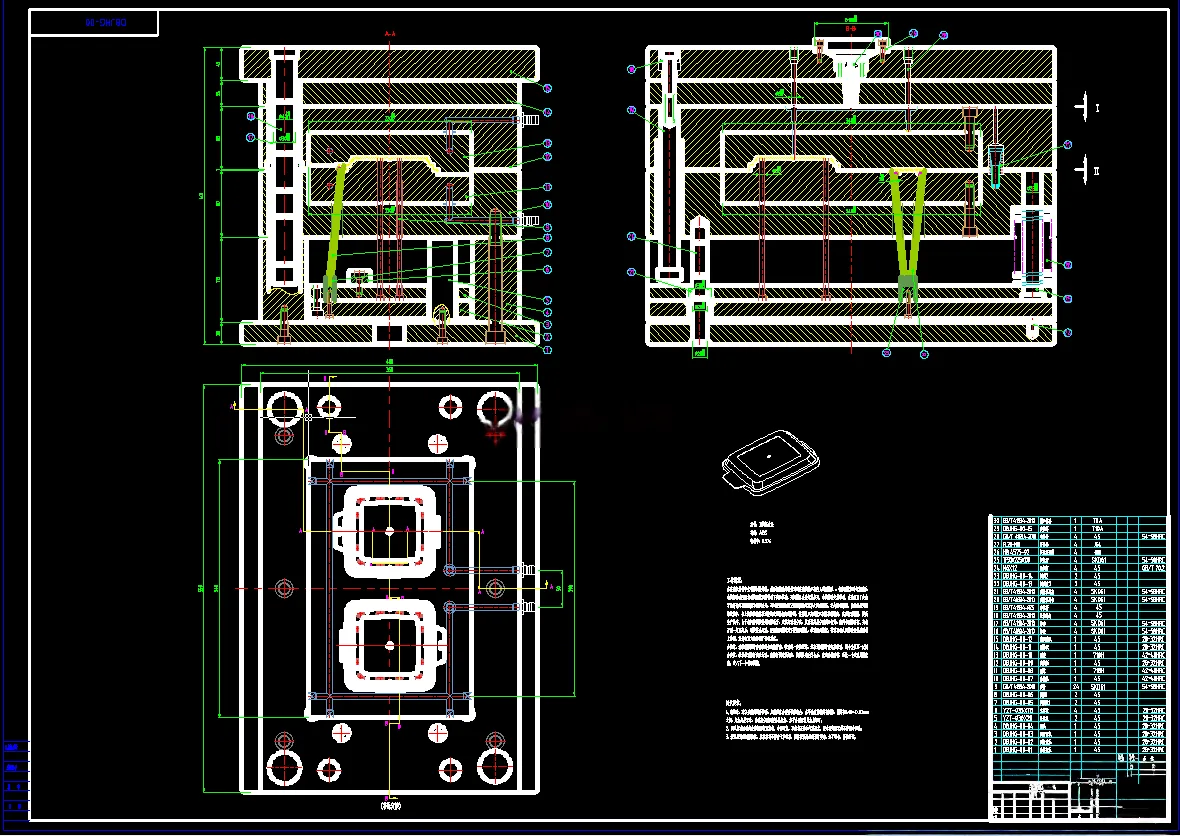

(1)豆瓣酱盒盖的材料选择了丙烯腈-丁二烯-苯乙烯共聚物(ABS)，ABS这种高分子合成树脂结合了韧、刚、硬等优良特点；尺寸方面为一般精度MT3，未注公差为MT5；外观方面光滑无毛刺，粗糙度满足使用需求就行。 (2)豆瓣酱盒盖采用了一模两腔且平衡排列、点浇口进料、顶针推出、三板式模架、平面分型以及自然排气的模具总体结构方案，再者采用了海天HTF250J/TJ×A卧式注塑机和龙记FCI型模架。 (3)豆瓣酱盒盖的内部卡扣采用了机械式斜顶机构进行抽芯，自动化程度高，有利于快速生产。工作原理为：当进行塑件脱模时，在顶出板的作用下底座一起移动，使得与之滑动配合的斜杆同时运动，然而斜杆受到型芯的自由度限制，只能侧向移动以实现抽芯。 (4)这次豆瓣酱盒盖注塑模不需要加热系统，而采用注水的方式进行冷却，在定模部分也就是豆瓣酱盒盖模穴的上面均匀设置6条直流式水路，在动模部分也就是豆瓣酱盒盖模穴的下面对称设置2条环形水路。 (5)本文利用Moldflow Insight模块模拟豆瓣酱盒盖的填充过程及优化工艺参数，可以直观地观察塑料熔体的流动、零件的填充状态、注射压力的变化、温度的变化、熔接痕和气穴的位置。根据仿真结果，利用UG模具设计模块设计了豆瓣酱盒盖三维注射模具，并实现了参数化设计，便于对模具结构的修改与豆瓣酱盒盖零件实现联动，模具设计更加合理准确。模具设计中不必要的重复缩短了模具设计周期，提高了模具设计效率。
