作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

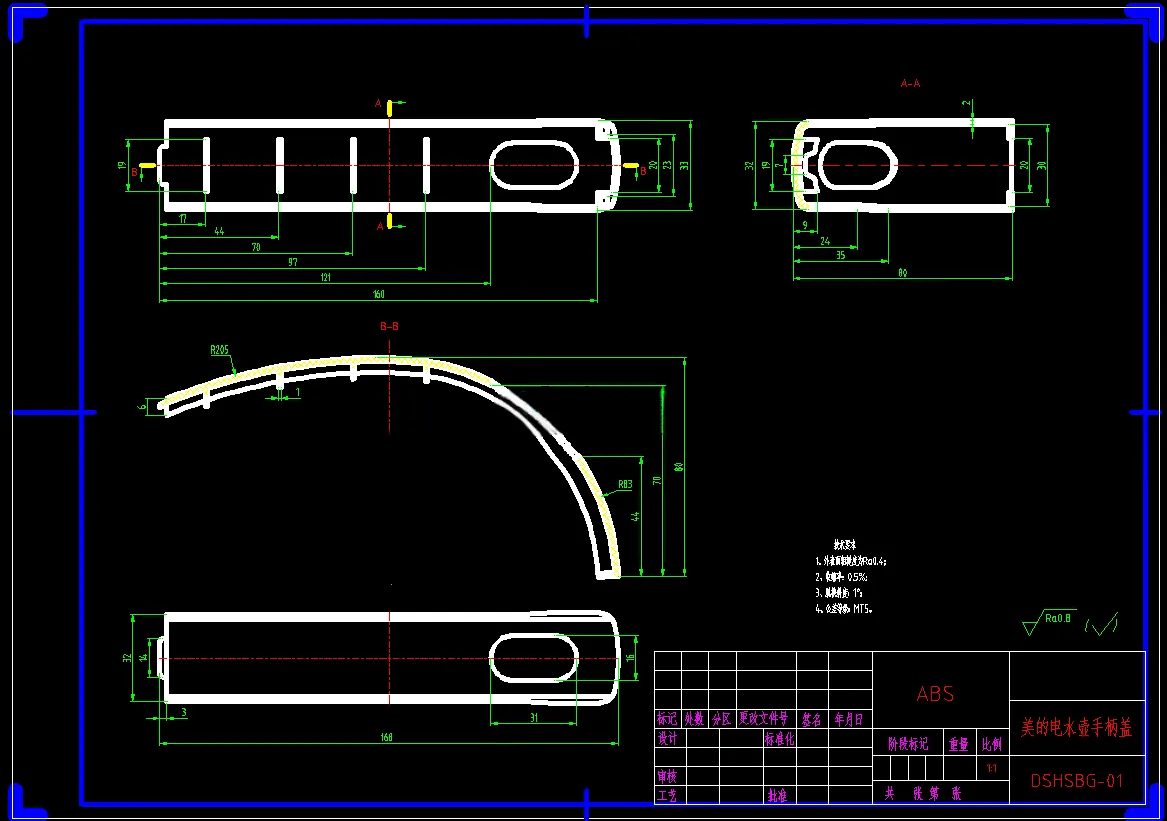

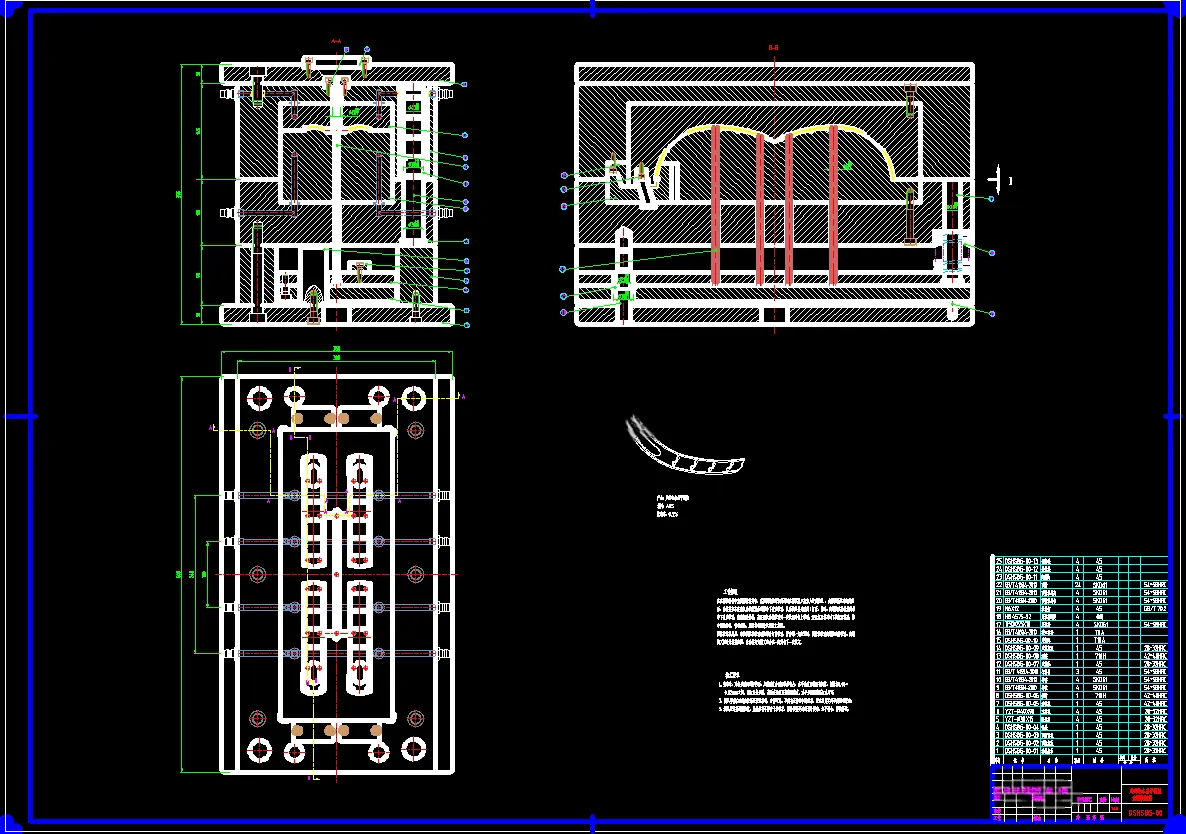

CAD版本图纸，共12张

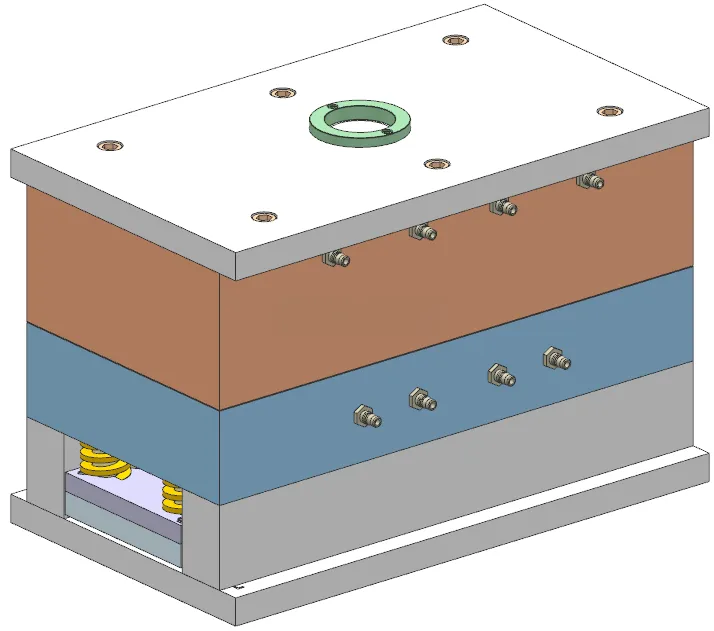

UG三维图一份

模流分析一份

摘要

(1)产品材料选用了ABS，全称叫做丙烯腈-丁二烯-苯乙烯共聚物，可以满足美的电水壶手柄盖的使用指标和基本功能；技术要求为外表面粗糙度达到Ra0.2μm，内表面粗糙度达到Ra0.8μm，不允许存在缺陷，尺寸精度等级为MT5。 (2)本次使用了冷流道浇注系统，由圆锥形主流道、圆形截面分流道、侧浇口和冷料井组成；成型及工艺设备分别选择了海天HTF300J/TJ×A卧式注射剂和龙记CI系列二板式模架。 (3)本次产品侧凹部分采用了内滑块抽芯机构，该机构是由铲机、压板、斜导块等组成；工作原理为：压板压住内滑块并固定在动模板，铲机和斜导块则固定不动，通过螺丝与定模板锁紧，利用分模提供的动力使得压板和内滑块随着动模一起移动，另外内滑块受到铲机和斜导块的斜导向作用，从而能够同时进行侧移而实现抽芯。 (4)本次无需设置加热系统，冷却则选择常温水作为介质，分别在型腔和型芯内部设置4条并联式直通管道，间距相等且均匀分布，进水接口安装在同一侧，出水接口也在同一侧。 (5)通过完成美的电水壶手柄盖的进料、冷却、收缩、排气等过程的模拟分析，根据报告结果证明了本次成型工艺及模具总体设计合理。
