作品包括：

Word设计说明书1份

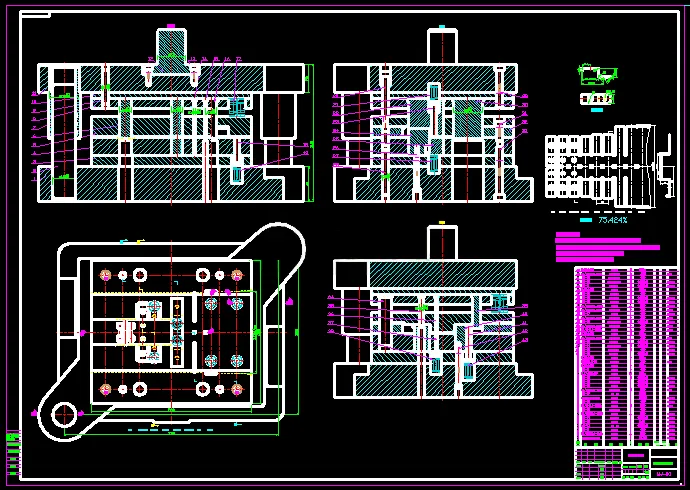

CAD版本图纸，共23张

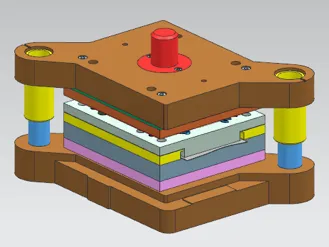

UG三维图一套

摘要

此压簧片是个带钩的弯曲件，属于多角弯曲，因此单独设计弯曲模，板材会出现跑料现象，所以设计双排对称弯曲结构，所以针对此零件，设计多工位级进模，结合展开的尺寸和图形，合理设计排样图，计算模具的外形及刃口尺寸，计算模具所需要的冲压力大小，绘制正装结构图和零件图，三维图，编制冲压工艺卡。
