作品包括：

Word设计说明书1份

CAD版本图纸，共7张

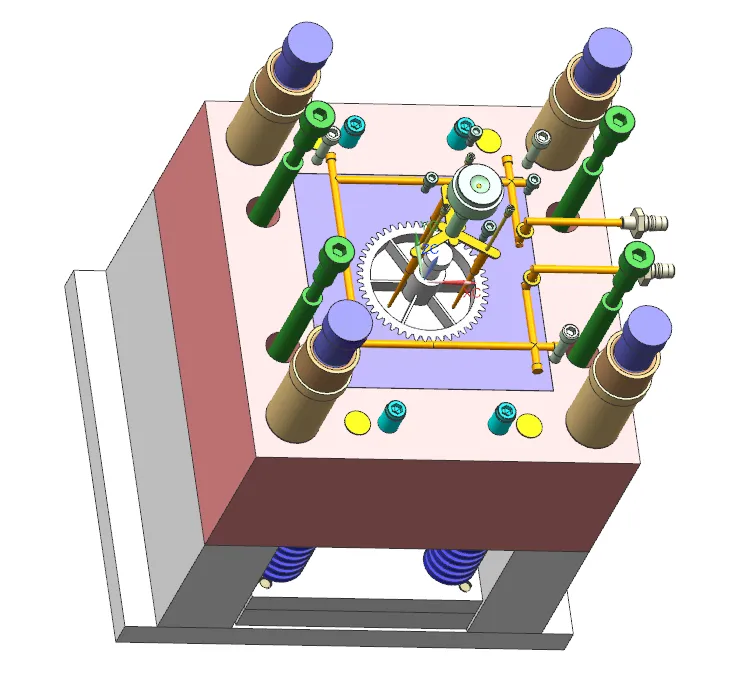

UG三维图一份

摘要

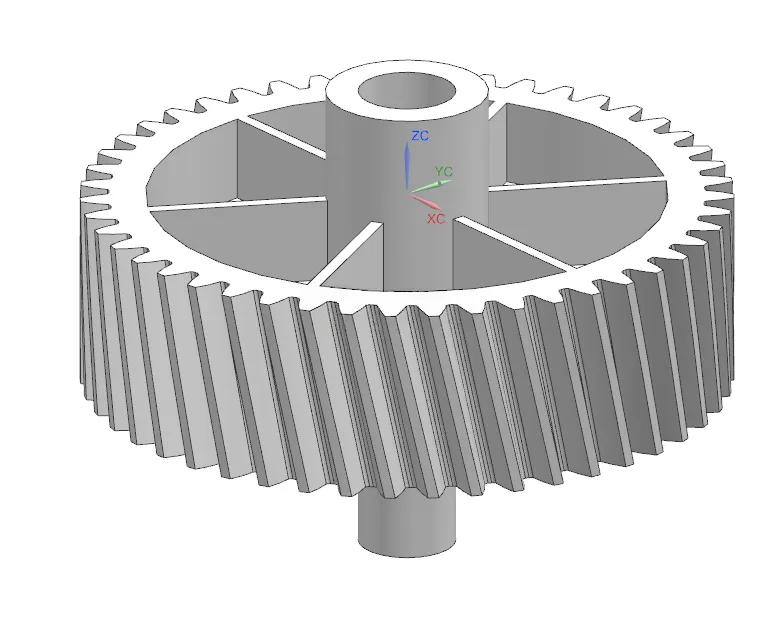

本次塑件为斜齿轮，选用增强 PA6 材料，具备较好强度、耐磨性与尺寸稳定性，适用于传动工况。塑件带有螺旋齿形，结构相对复杂，成型时齿形部分填充阻力大，收缩不均易产生齿向变形。模具采用一模一腔布局，选用点浇口从齿轮端面中心进料，保证熔体均匀填充，减少熔接痕对齿形强度的影响。考虑斜齿轮螺旋特征，脱模不能直接轴向顶出，模具设计旋转脱模机构，开模时塑件随螺旋方向旋转脱出，避免拉伤齿面。冷却系统采用环绕式冷却水路，均匀控制型腔温度，降低齿轮收缩差异，保证齿形精度。顶出系统由顶杆配合旋转机构协同完成，防止顶出受力不均造成塑件变形。模具工作循环：合模注射保压冷却，开模后旋转机构带动塑件旋转，完成脱模取件，完成一次成型周期。
