作品包括：

Word设计说明书1份

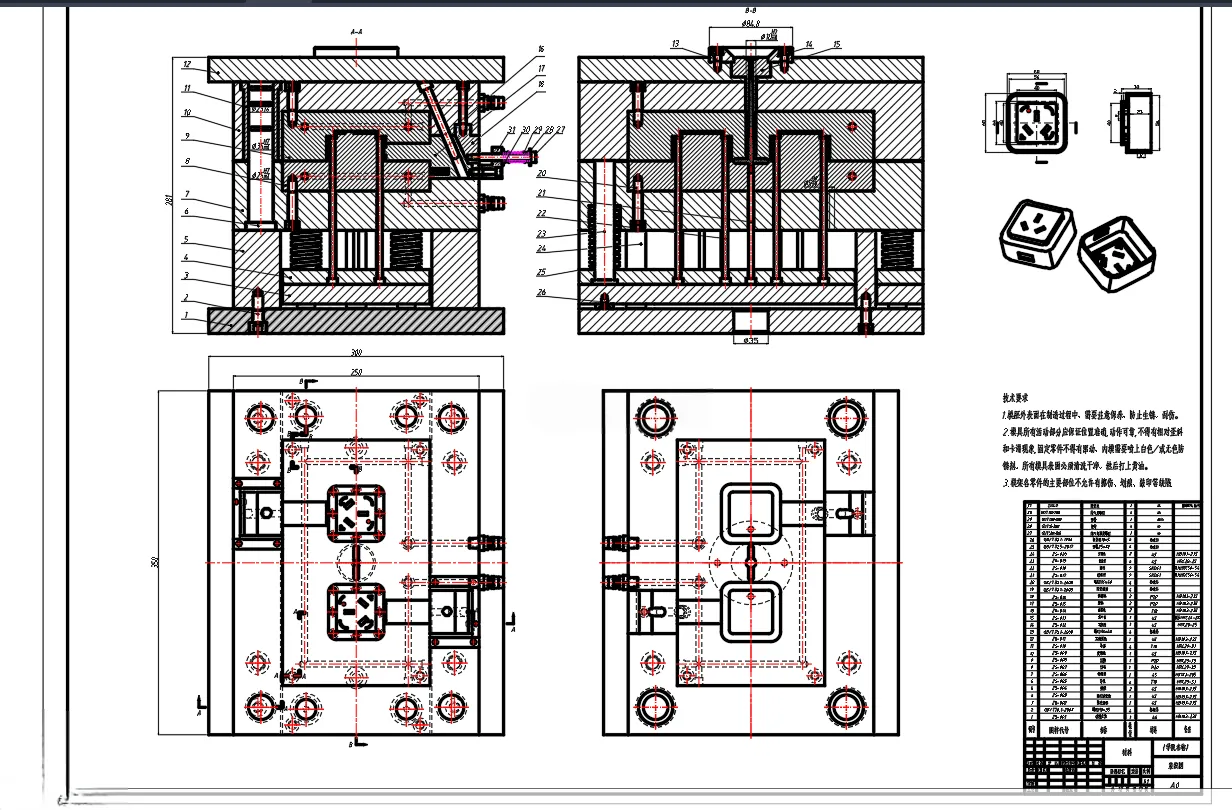

CAD版本图纸，共6张

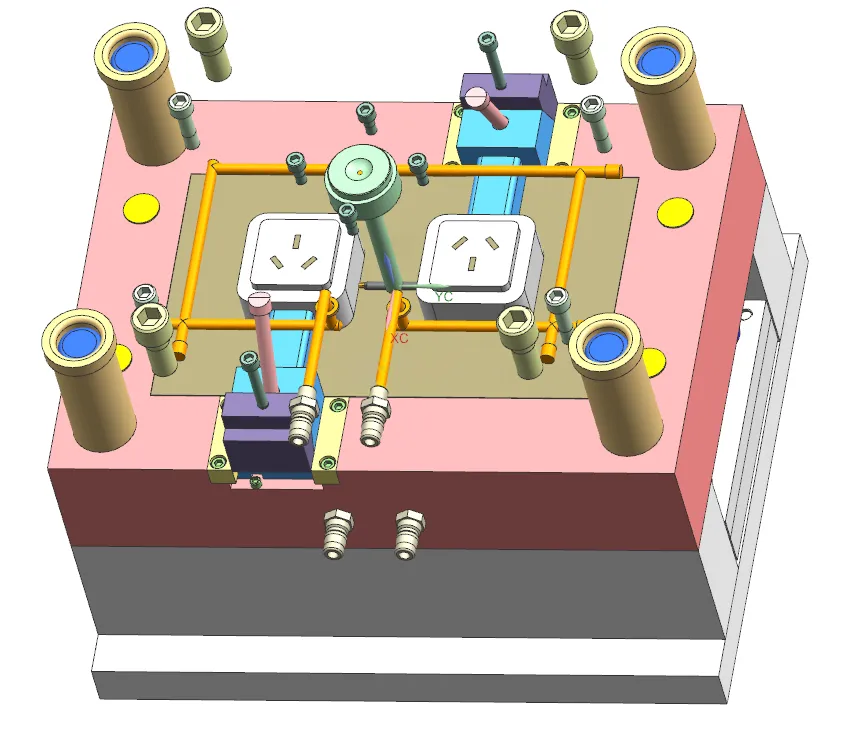

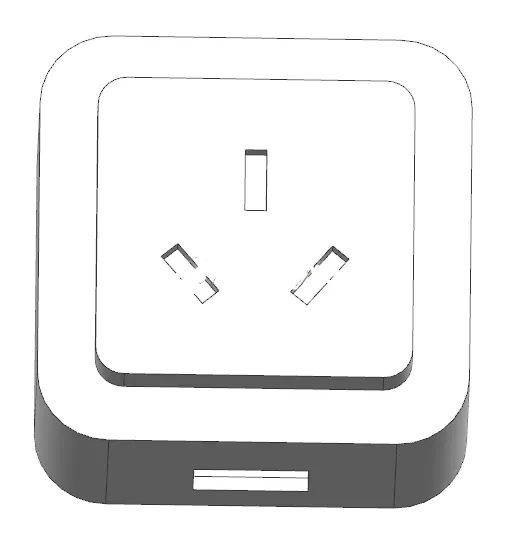

UG三维图一份

摘要

本文所设计的是插座外壳注塑模具。首先说明了ABS塑料的各种特性，并且在注塑温度下进行了塑料的成型性分析以及塑件的工艺性分析。此后，根据注射量初步选定注射机并校核，随后进行了型腔总数及其型腔位置布局等情况的确定。接下来是对插座外壳分型面的选择。通过对塑件外部工艺性分析后决定使用侧浇口浇注，之后进行了浇注系统的主流道、分流道、侧浇口的相关计算与校核。计算了型芯型腔成型尺寸，确定了冷却水道排布与直径，设计了斜导柱侧抽芯机构。确定了顶出机构和导向机构。之后确定了注塑模模架，解释了模具的整个工作流程。最后对塑件和浇注系统实施了模流分析和重要零件的工艺分析。 本设计运用侧浇口模具成型。塑件的顶出由顶杆与特殊侧抽芯机构共同实现，从而完成整个加工过程。
