作品包括：

Word设计说明书1份

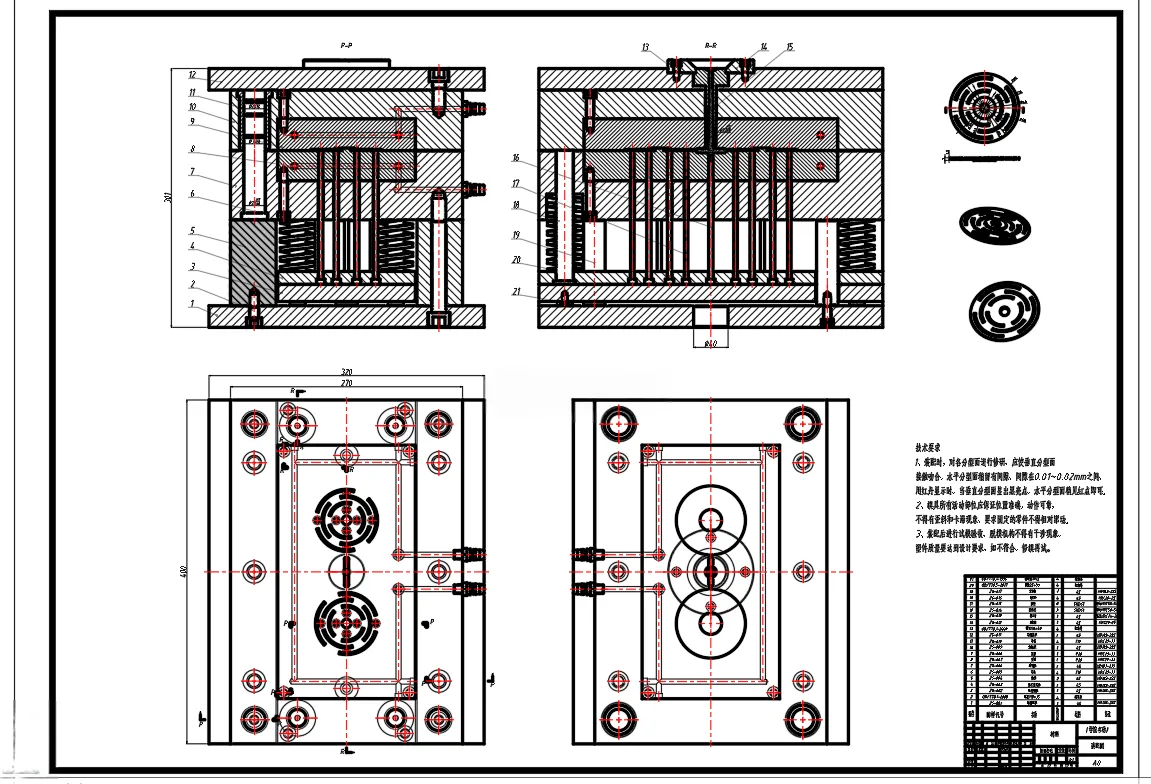

CAD版本图纸，共6张

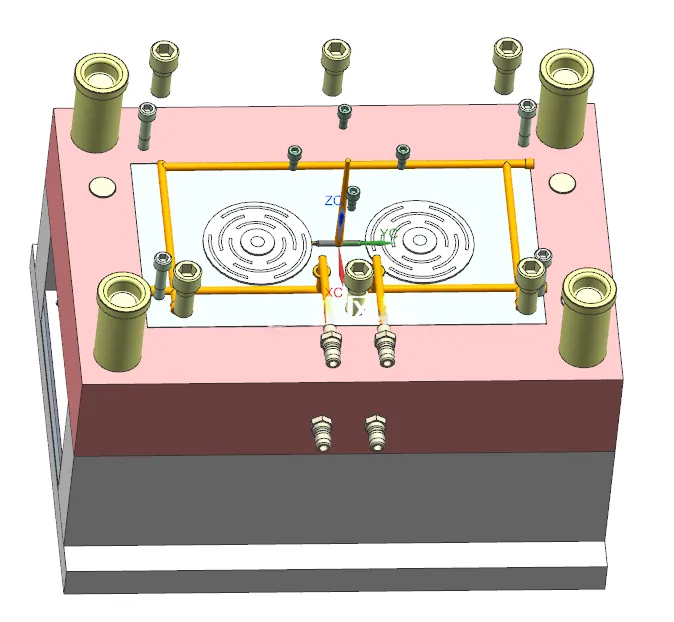

UG三维图一份

摘要

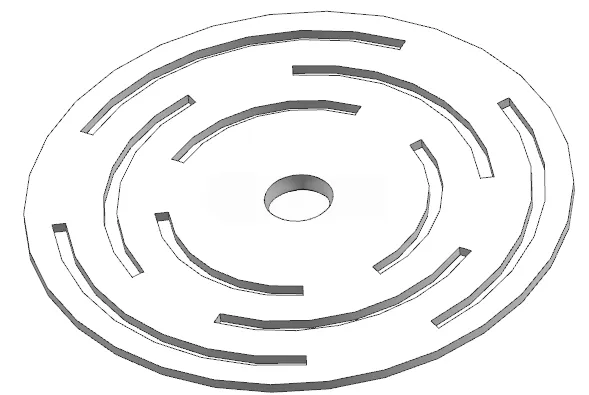

本文针对塑料杯垫的在设计注塑模具的过程中，选取常用的 ABS 材料进行制作，在设计中分析塑件的成型特点，并采用单模双腔的方式建立模具，将侧流道作为进料口，HTF 80XA 类型的注射机为所用机器，并对其参数进行校核；在完成斜导柱滑块式的抽芯动作的同时，首先在三维软件中构建了分割面并确定模型腔体及主体，再参考注塑模具的设计原则后选取常规模板架型式并对主流道、分型机构、冷却系统等主要部件进行具体设计，最后在设计过程中完成了各组件的校核。并且在 CAD 软件中绘制了全部重要零件的二位工程图，完成了整套杯垫塑料注塑模设计。实验结果表明，所设计的注塑模能有效提高生产效率，并且可以提升产品的质量水平，整体的设计思路及要求均满足目前的设计理念以及未来发展所需的要求。
