作品包括：

Word设计说明书1份

开题报告一份

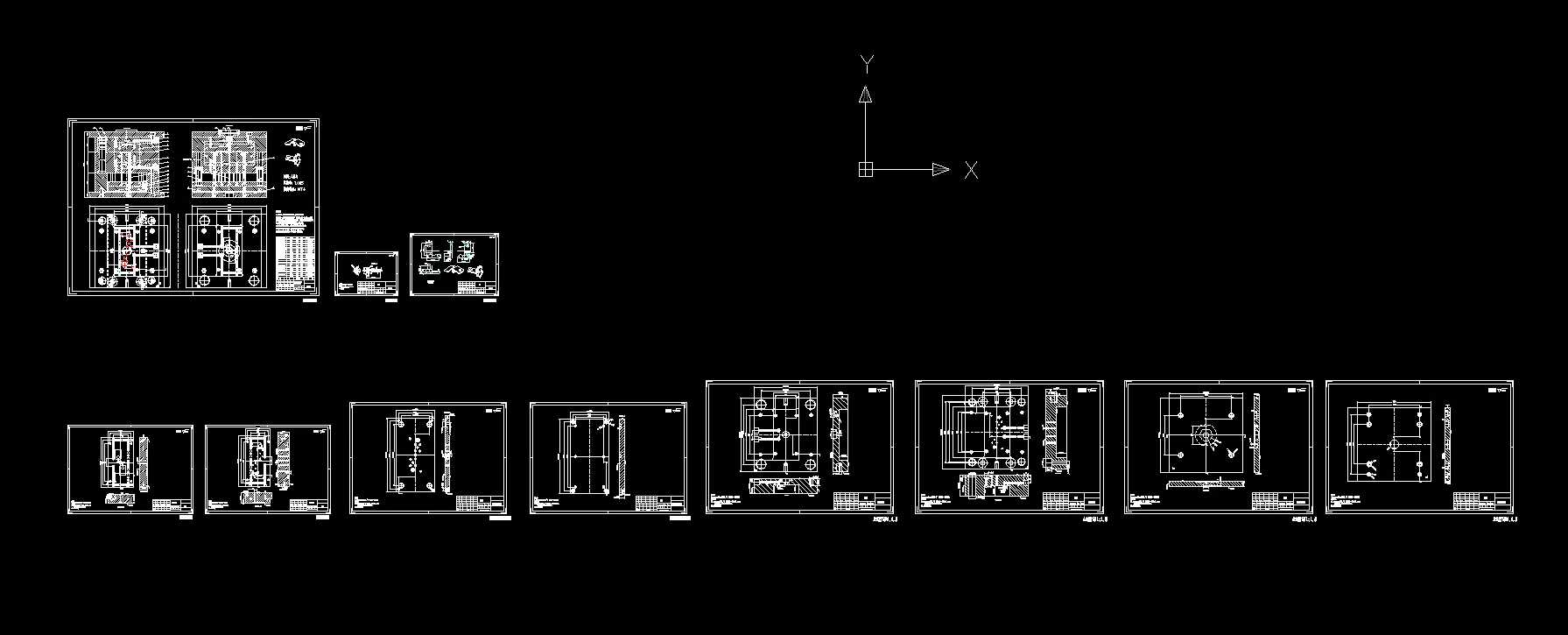

CAD版本图纸，共11张

UG三维图一份

摘要

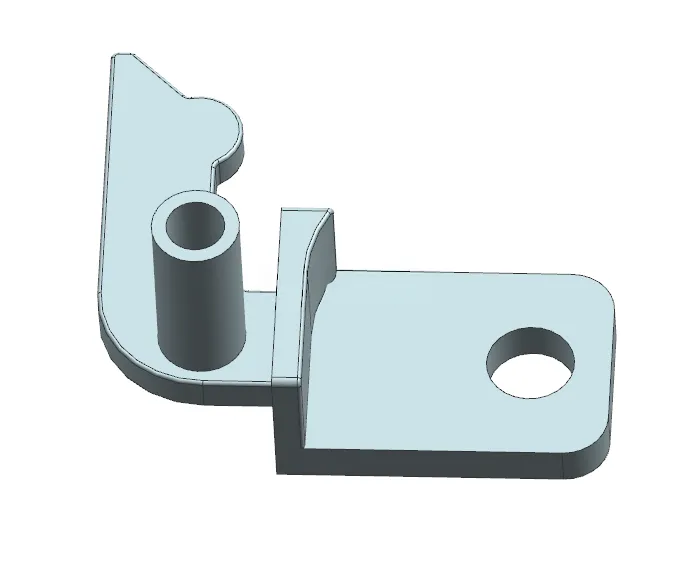

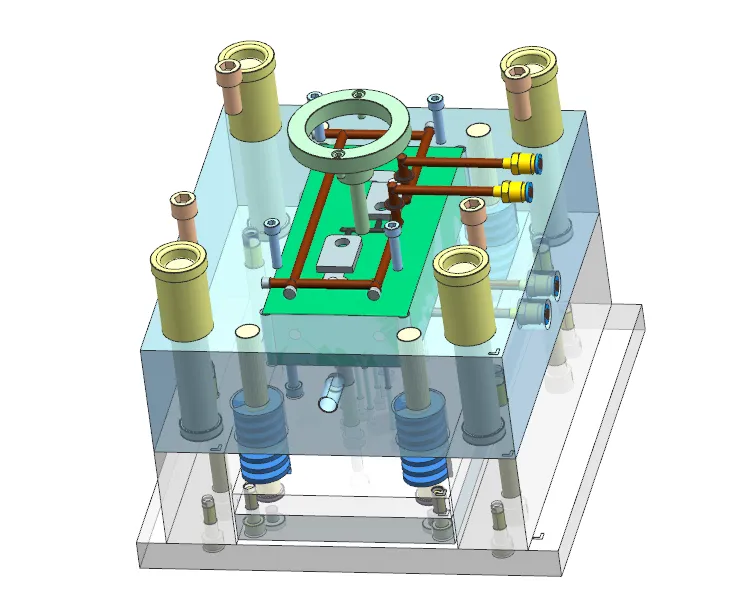

本设计为连杆注塑模具设计，塑件采用ABS材料，外形尺寸62.49mm×70mm×36.31mm，平均壁厚3.36mm，精度MT4级，采用**一模两腔**布局，分型面选取塑件下表面最大轮廓位置。 浇注系统设计锥形主流道、φ5mm圆形分流道、矩形侧浇口，配置Z型拉料杆冷料穴，依靠分型面实现排气；型腔、型芯完成成型尺寸计算，选用IT7IT8加工精度。冷却系统采用直径8mm环绕式水冷回路，保障冷却均匀。脱模机构采用多根φ4推杆均匀顶出，搭配弹簧复位杆实现复位；设置4根台肩式导柱导套完成合模导向。选用CI3035标准模架与海天80XA注塑机，对注射量、锁模力、注射压力、开模行程、安装尺寸逐项校核。利用UG完成三维建模，CAD绘制二维装配及零件图纸。整套两板式模具结构简单可靠，可实现连杆大批量自动化注塑成型。
