作品包括：

Word设计说明书1份

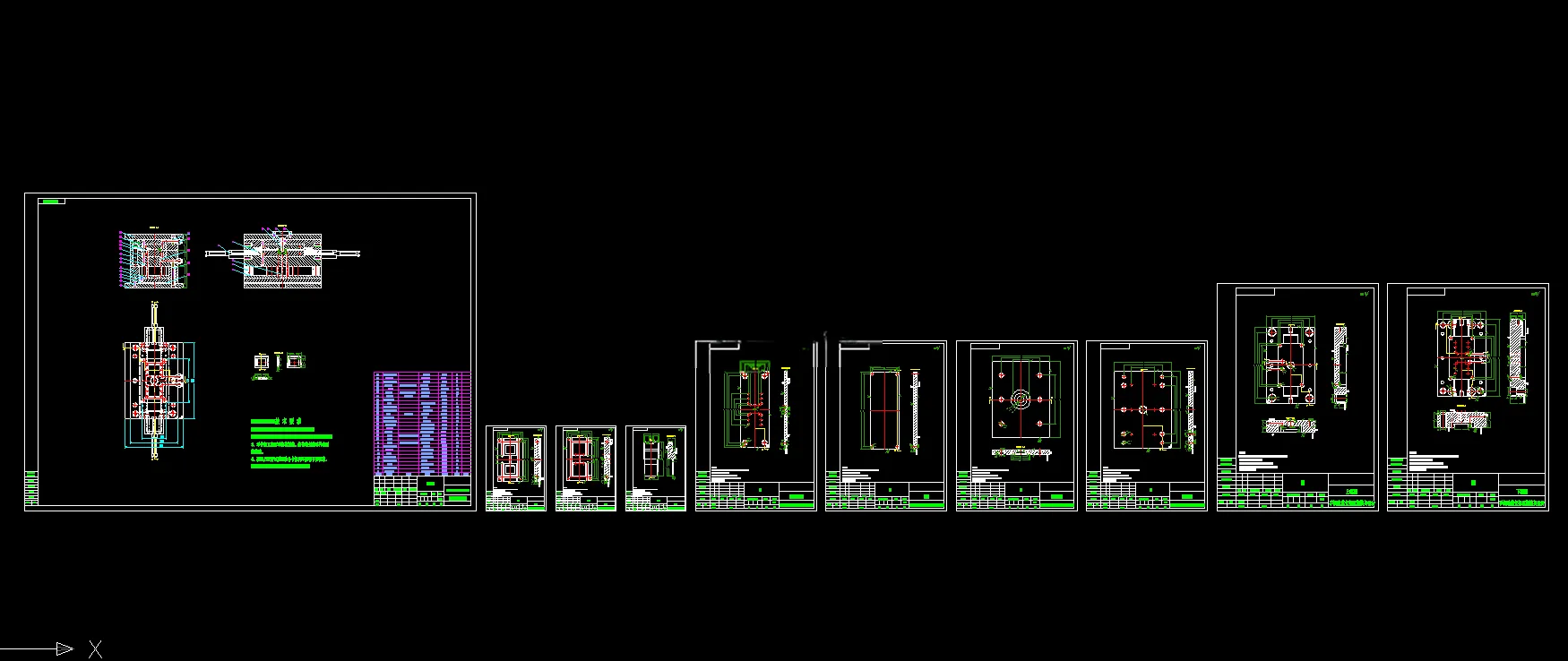

CAD版本图纸，共10张

UG三维图一份

摘要

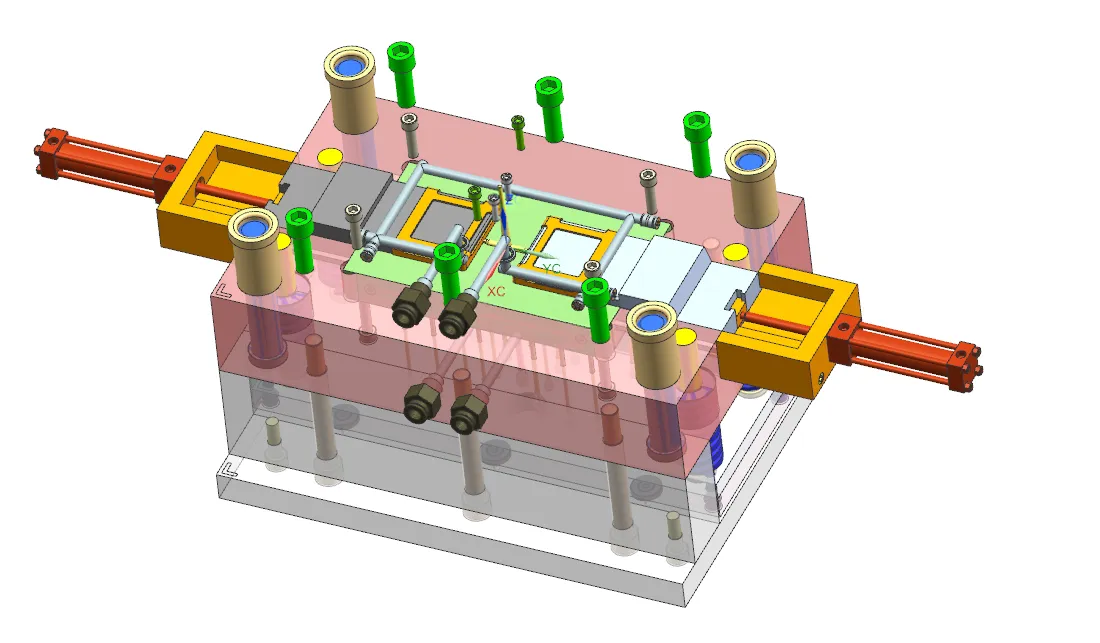

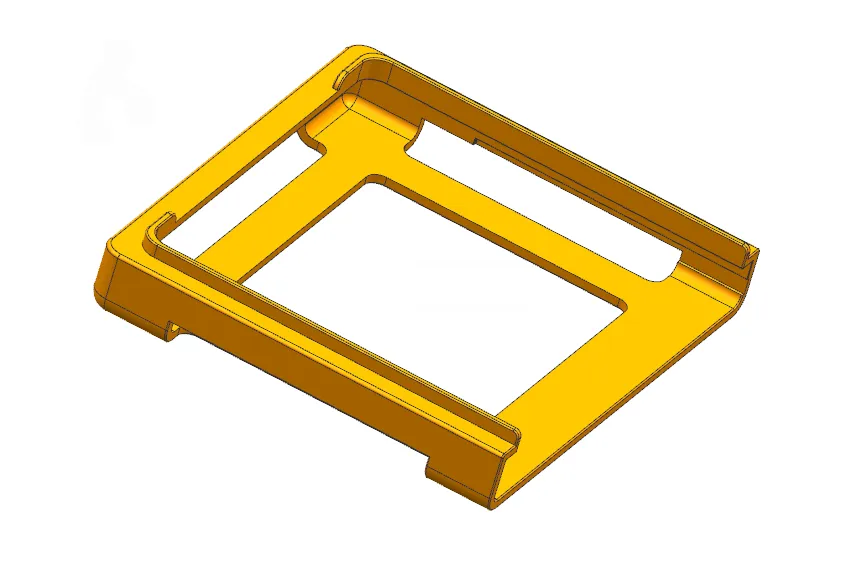

本文完成手机贴膜支架ABS塑件的注塑模具设计，塑件尺寸73mm×62.5mm×12mm，壁厚约1.05mm，侧壁存在倒扣，需要侧向抽芯脱模。使用UG完成三维建模，核算塑件体积与质量，选定XSZY250/160卧式注射机，并对注射量、锁模力等参数完成校核。 模具采用一模两腔布局，确定合理分型面；浇注系统包含主流道、圆形分流道、矩形侧浇口，设置Z型拉料杆冷料穴，依靠分型面实现排气。冷却系统采用直径8mm环绕式冷却水道，控制成型周期。成型零件采用分体式型芯、型腔结构，按ABS收缩率计算型腔、型芯工作尺寸。 推出机构布置9根推杆实现塑件顶出；针对塑件倒扣设计斜导柱滑块侧向抽芯机构，完成抽芯距、滑块导向结构计算校核。整套模具开模后塑件留于动模，滑块先完成侧抽芯，再由推杆顶出塑件，合模时机构复位，可稳定完成塑件注塑生产。
