作品包括：

Word设计说明书1份

开题报告一份

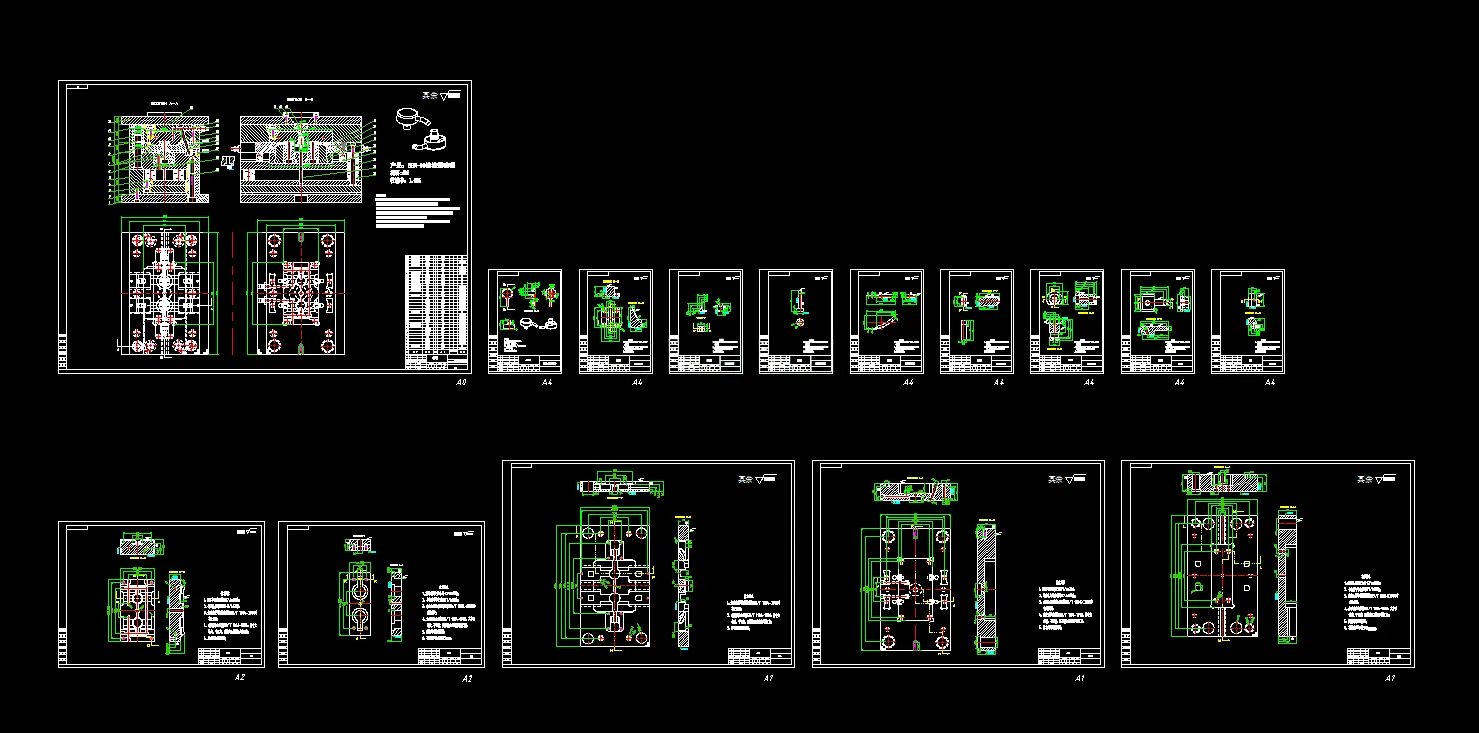

CAD版本图纸，共15张

UG三维图一份

摘要

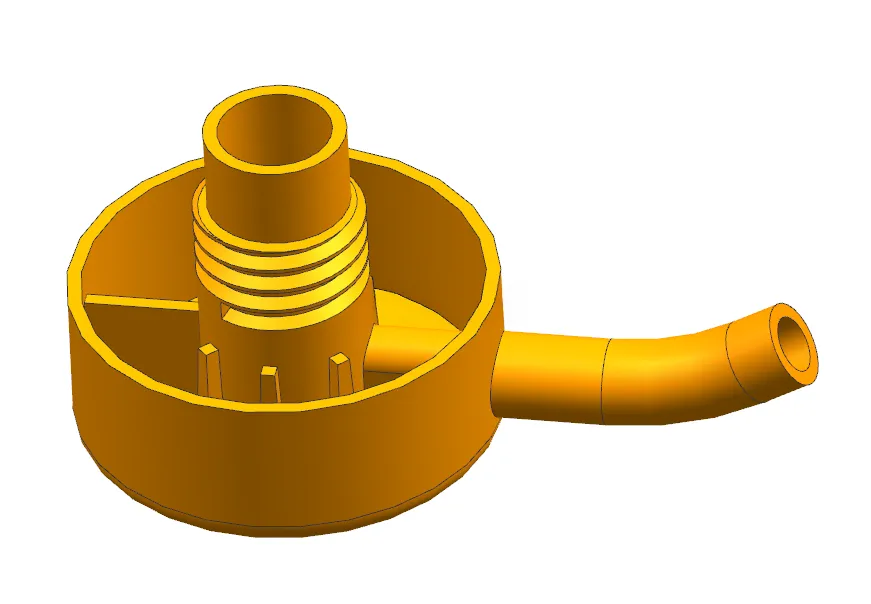

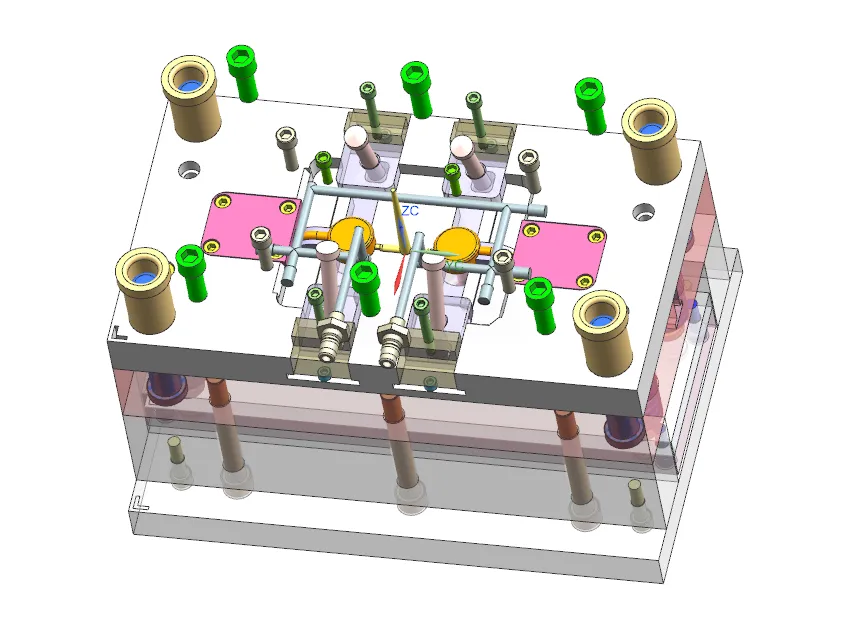

本文完成ABS材质SGN30沐浴露喷嘴注塑模具设计，塑件带有侧向孔位倒扣，采用**一模两腔**两板模布局，选用XSZY125/90注塑机，完成锁模力、安装厚度、开模行程等参数校核。分型面选取塑件最大轮廓位置；浇注系统采用侧浇口，设计主流道、分流道、Z型冷料穴与拉料杆，依靠模具配合间隙实现排气。成型零件采用嵌入式型腔型芯，依据ABS收缩率完成成型尺寸计算并校核模具强度刚度；针对侧向倒扣采用斜导柱滑块抽芯机构，完成抽芯距、斜导柱参数计算；脱模选用推杆顶出机构，配置导柱导套导向定位，布置循环冷却水路调控模温，选用DI型标准两板模架。借助UG完成三维建模，CAD绘制装配与零件图纸，整套模具结构合理，可实现沐浴露喷嘴批量注塑生产。
