作品包括：

Word设计说明书1份

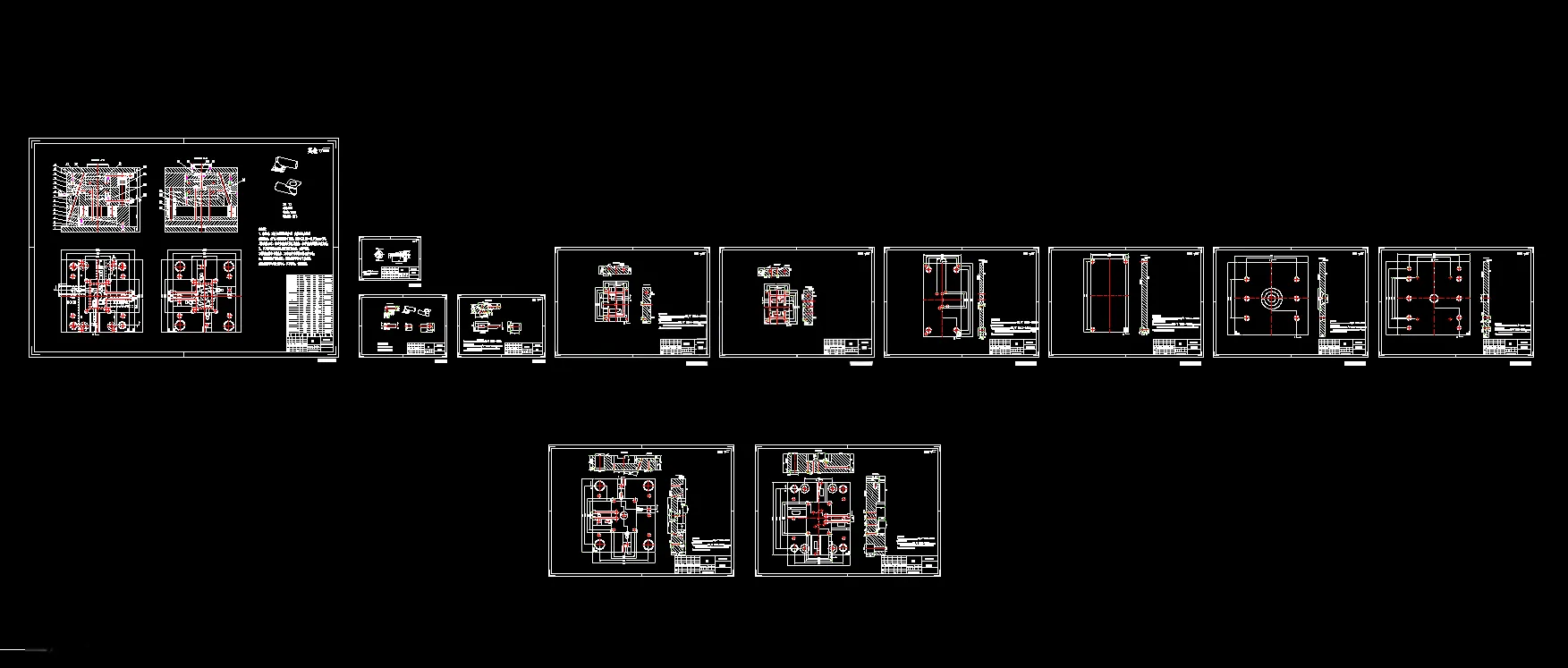

CAD版本图纸，共12张

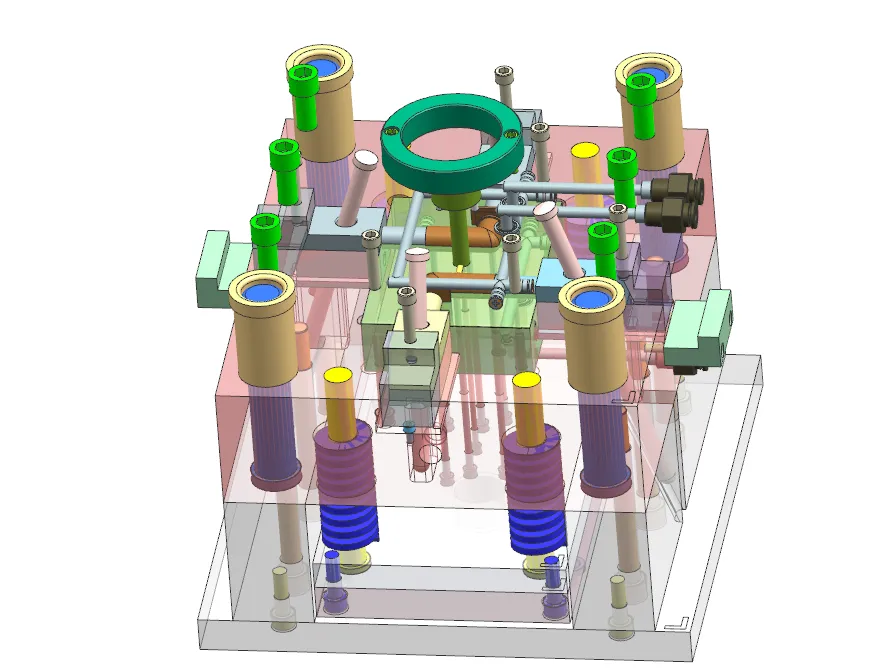

UG三维图一份

摘要

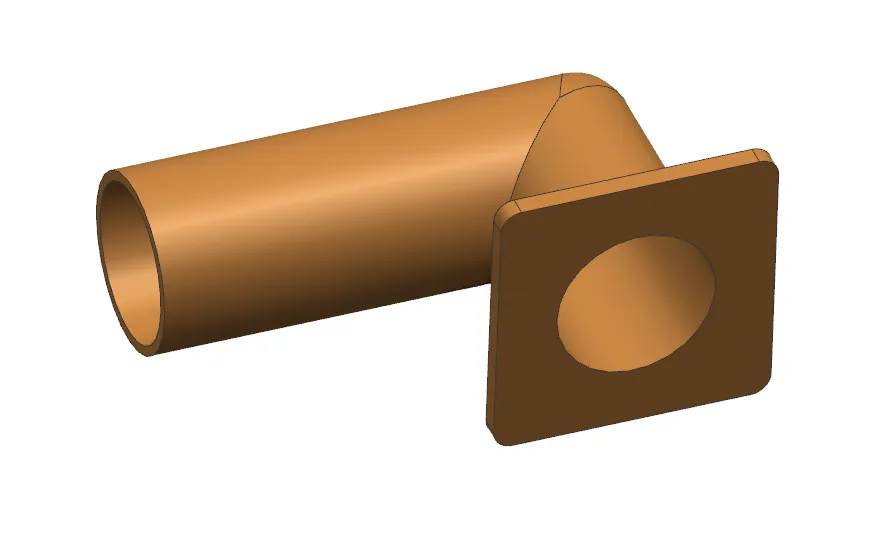

本文完成ABS材质弯管注塑模具设计。塑件存在侧向倒扣，采用一模两腔布局，选用XSZY250/160注塑机，校核注射压力、锁模力、开模行程等参数。分型面选取塑件最大轮廓处；浇注系统采用侧浇口，设计主流道、分流道与Z型拉料杆。成型零件采用整体镶嵌式型腔型芯，依据ABS收缩率完成尺寸计算；侧向倒扣采用斜导柱滑块抽芯机构，完成抽芯距、斜导柱参数计算；采用推杆顶出脱模，布置环绕式冷却水路，依靠滑块、推杆间隙实现排气，选用CI型标准两板模架。借助UG完成三维建模，Moldflow开展模流仿真，分析充填、压力、熔接痕、气穴与塑件变形，优化成型方案，整套模具结构合理，可实现弯管稳定批量注塑生产。
