作品包括：

Word设计说明书1份

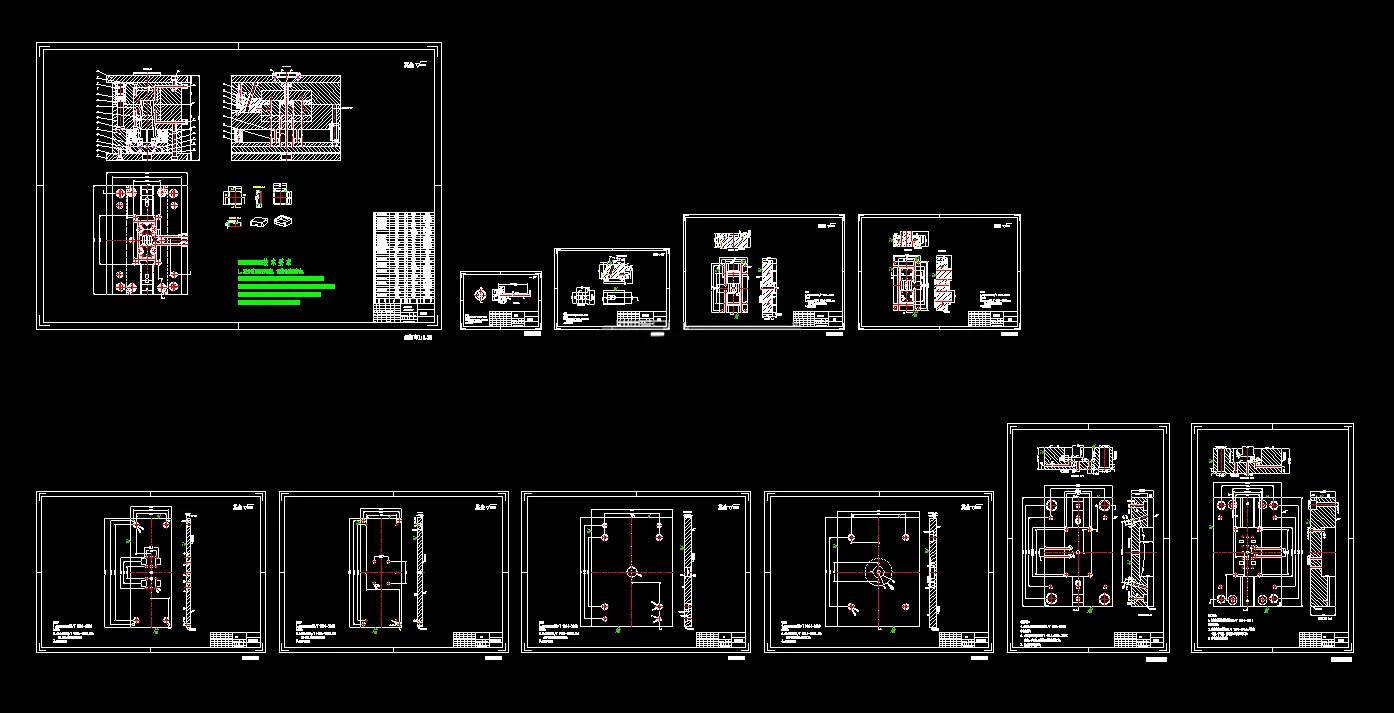

CAD版本图纸，共11张

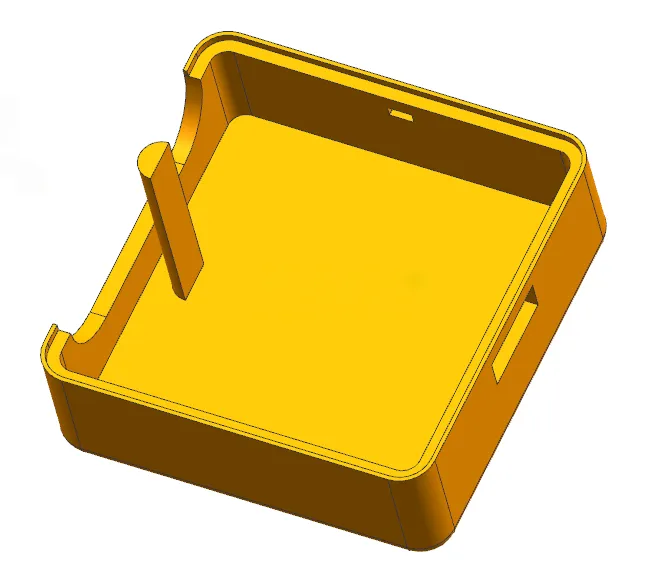

UG三维图一份

摘要

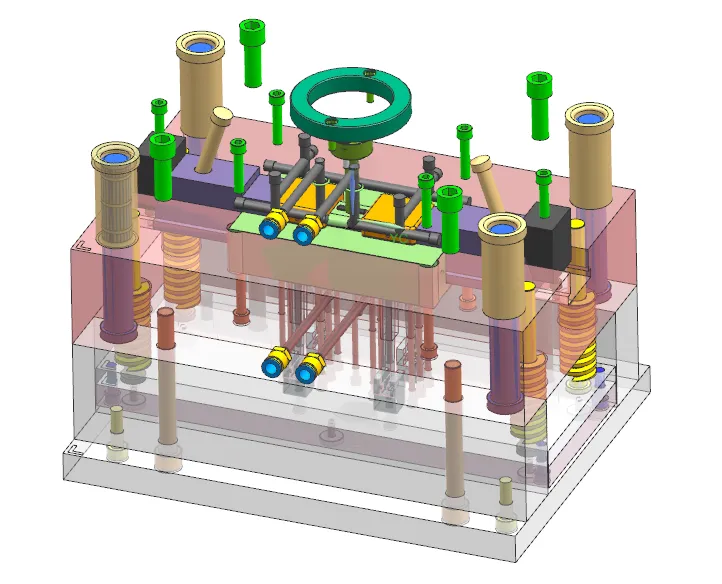

本文完成ABS材质充电器外壳注塑模具设计，借助UG完成塑件三维建模，确定塑件MT4MT5精度等级，采用**一模两腔**型腔布局，分型面选取塑件底部最大轮廓面。浇注系统包含主流道、圆形分流道、潜伏式浇口、Z型拉料杆与冷料穴；成型零件选用整体镶嵌式型腔型芯，按ABS收缩率0.5%完成型腔、型芯成型尺寸计算；利用分型面、推杆间隙实现模具排气。针对塑件侧孔结构，设计**18°斜导柱滑块侧抽芯机构**，核算抽芯距；采用6根推杆完成塑件推出；设计环绕式冷却水道保障均匀冷却。选用CI2540A80B90C90国标C型两板模架，匹配XSZY250/160注塑机，对注射量、锁模力、开模行程、安装尺寸逐项校核，参数全部满足生产条件，模具结构可行，可实现充电器外壳大批量注塑生产。
