作品包括：

Word设计说明书1份

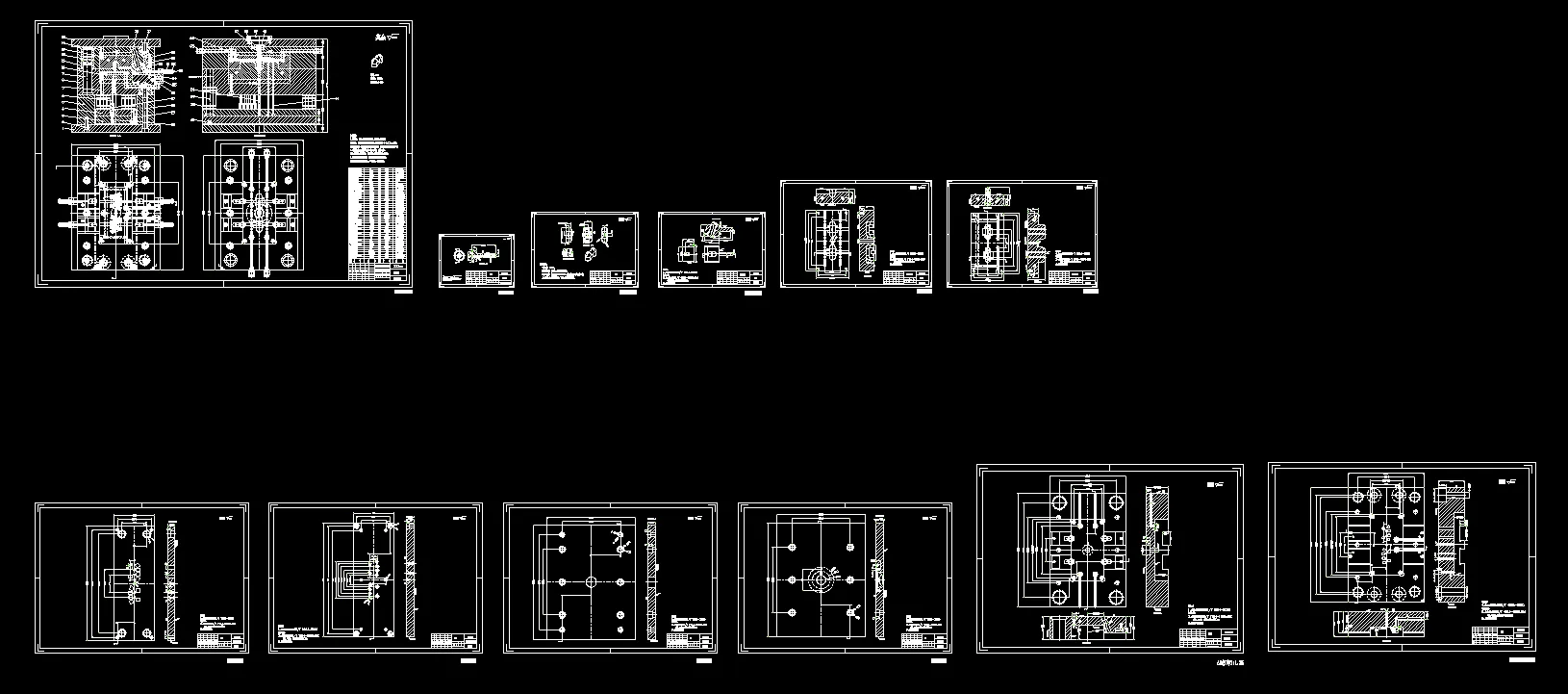

CAD版本图纸，共12张

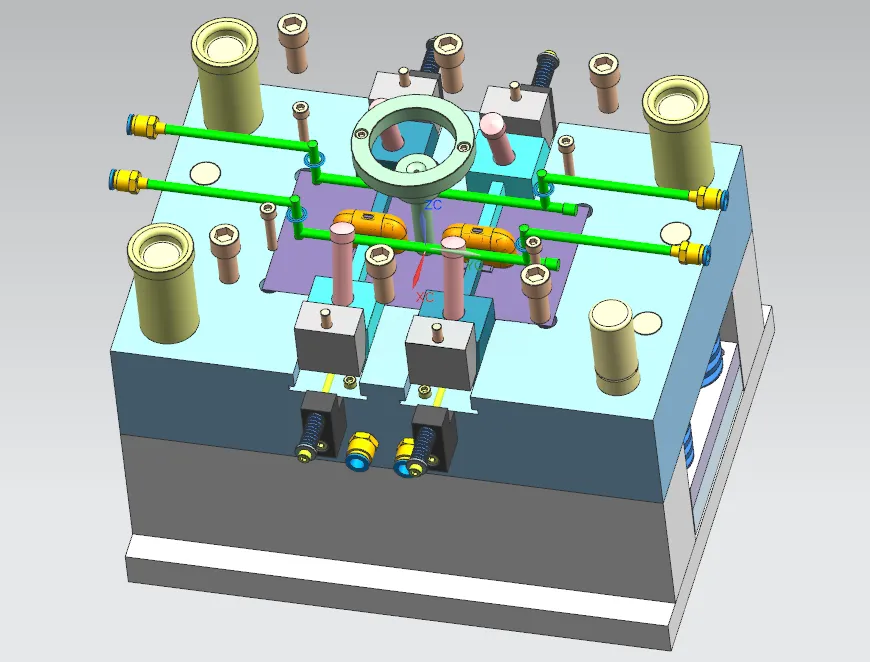

UG三维图一份

摘要

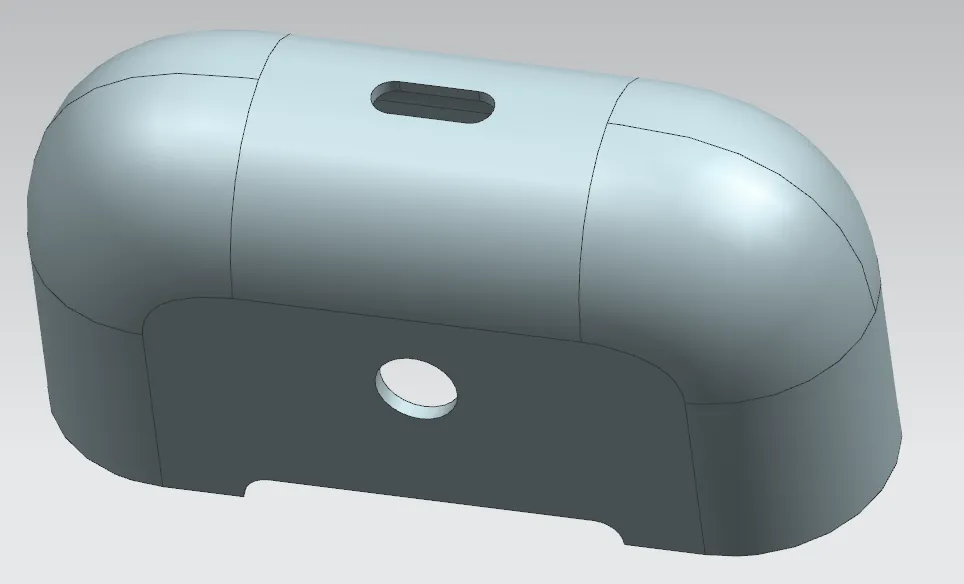

本文开展蓝牙耳机盒下盒体注塑模具设计，塑件采用 ABS 材料，壳体内壁存在扣位、侧面带有侧孔，选用**一模两腔**布局，借助 UG、CAD 完成三维建模与工程图纸绘制。分型面设置于塑件底部最大轮廓处，浇注系统采用侧浇口，配置 Z 型拉料杆与冷料穴。成型零件采用整体镶嵌式型腔型芯，依据 ABS 收缩率完成成型尺寸、型腔壁厚与底板厚度校核；采用多根推杆推出，搭配 18° 斜导柱滑块与斜顶机构分别完成侧孔与内部倒扣抽芯，依靠分型面及零件间隙排气，设计冷却调温系统。选用两板标准模架，匹配 XSZY250/160 注塑机，完成注射量、锁模力、开模行程及安装尺寸校核。整套模具结构紧凑，可实现该塑件稳定批量注塑生产。
