作品包括：

Word设计说明书1份

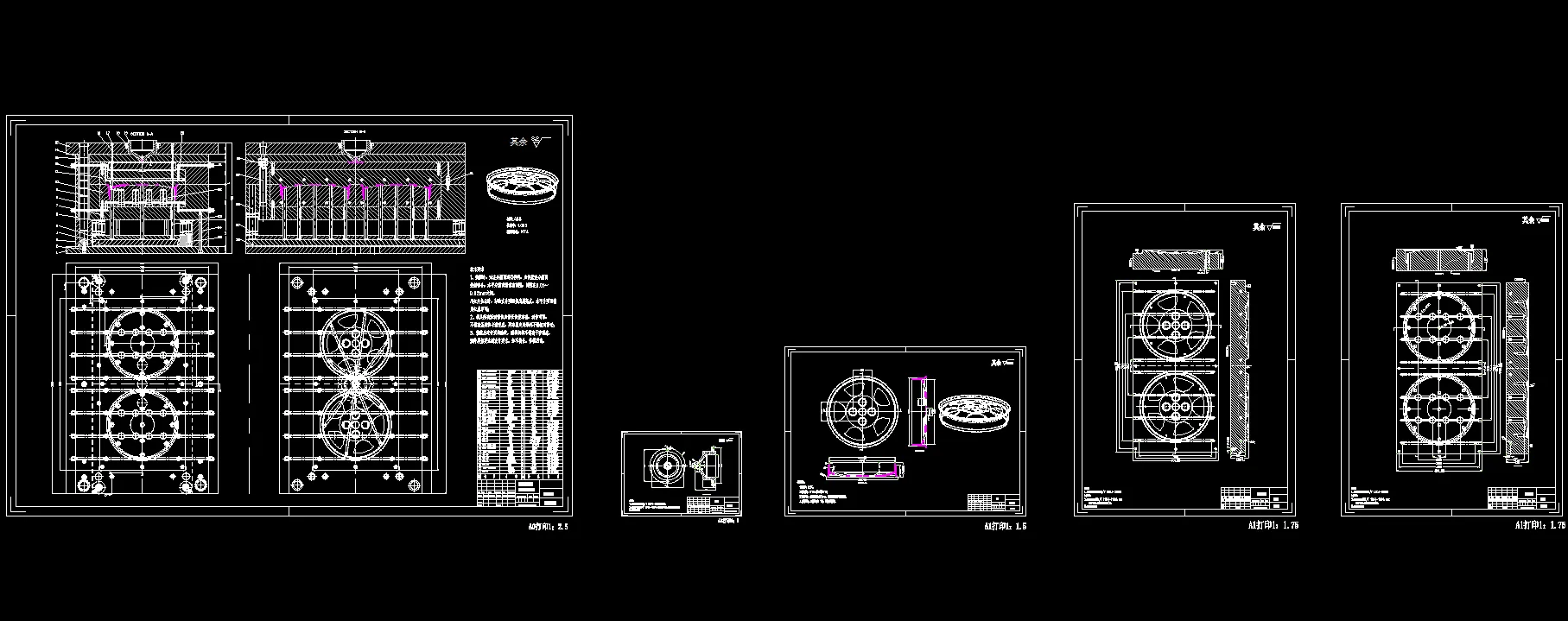

CAD版本图纸，共12张

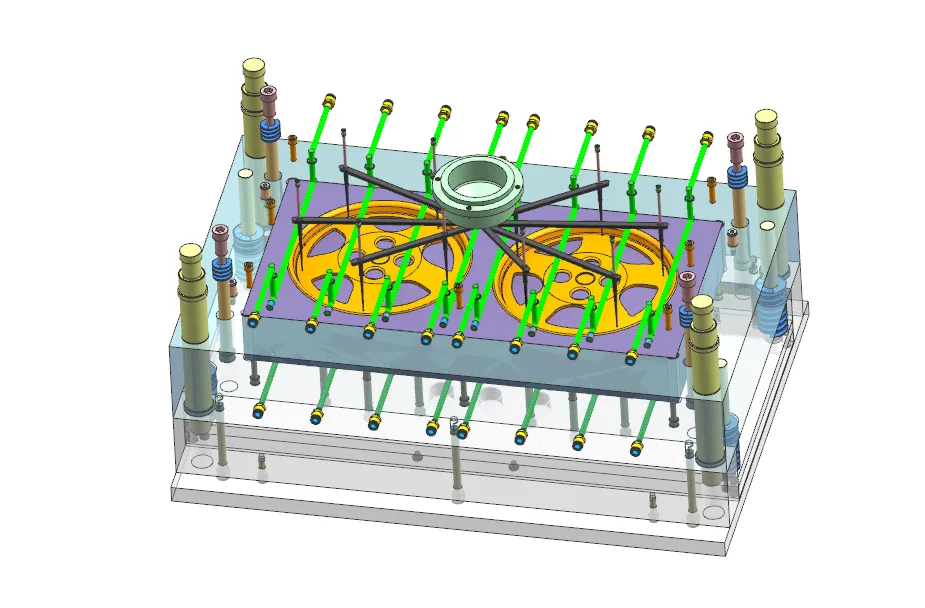

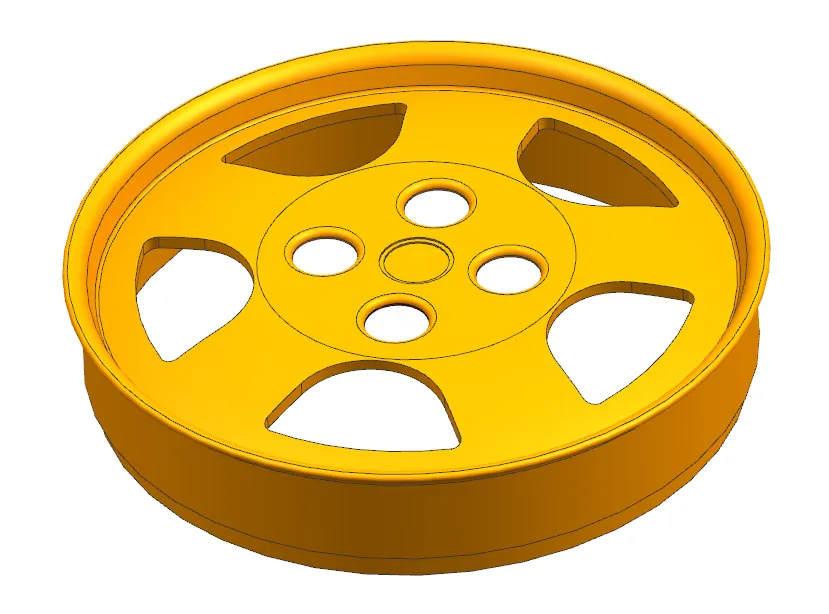

UG三维图一份

摘要

本文开展转盘塑件注塑模具设计及成型零件 NC 加工仿真，塑件材料选用 ABS，采用**一模两腔**对称布局，利用 UG、CAD 完成三维建模与工程图纸绘制。分型面设置在塑件最大轮廓底面，浇注系统选用点浇口，搭配圆形截面分流道与圆锥形拉料杆冷料穴，依靠分型面间隙实现自然排气。成型零件采用镶嵌式型腔型芯，结合材料收缩率完成尺寸计算并做强度校核；采用多根推杆顶出，配置复位杆弹簧复合复位机构，设计环绕式冷却水道。选用对应标准模架，完成注塑机注射量、锁模力、安装尺寸等参数校核。选用 P20 模具钢作为成型件毛坯，拟定粗铣、半精铣、钻铰孔的加工工艺，在 UG 中完成动定模 NC 铣削仿真，规划刀具路径、计算切削参数并生成后处理 NC 程序，验证加工工艺可行，可满足转盘塑件批量生产需求。
