作品包括：

Word设计说明书1份

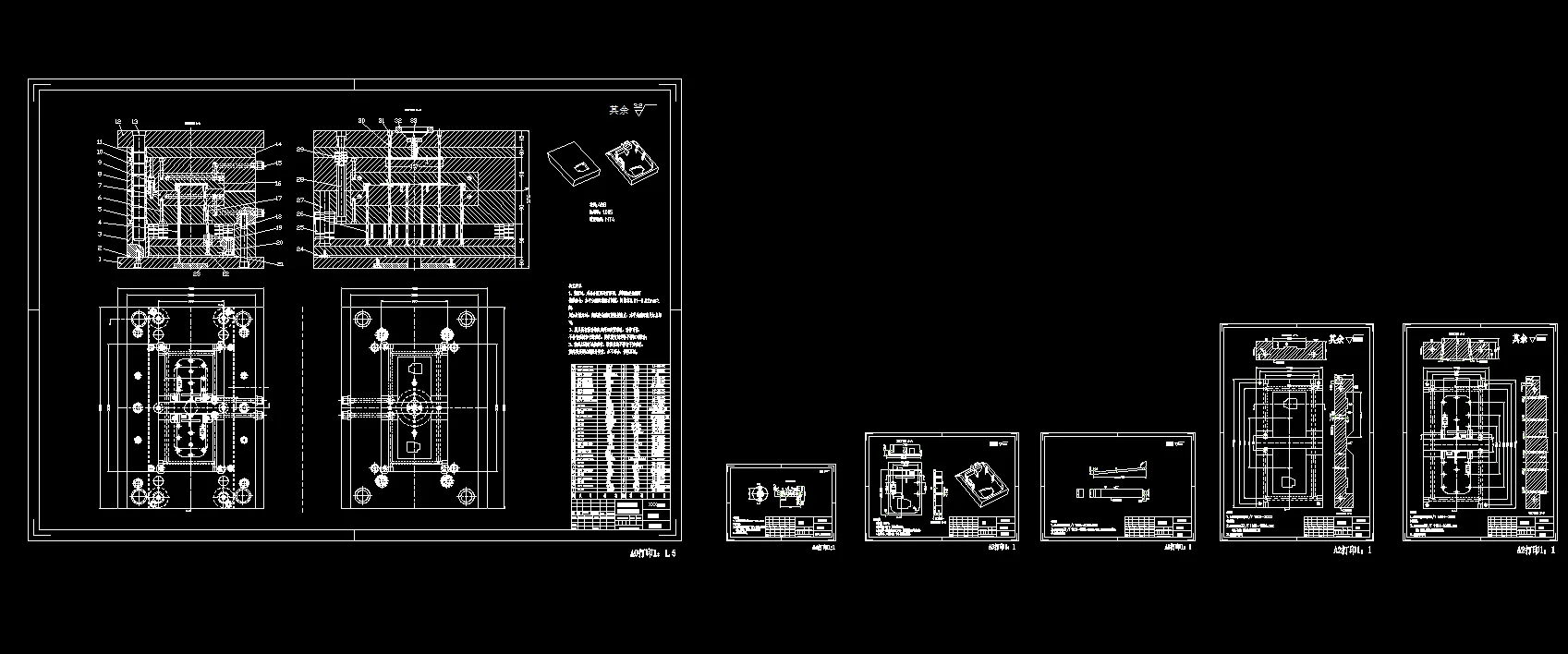

CAD版本图纸，共14张

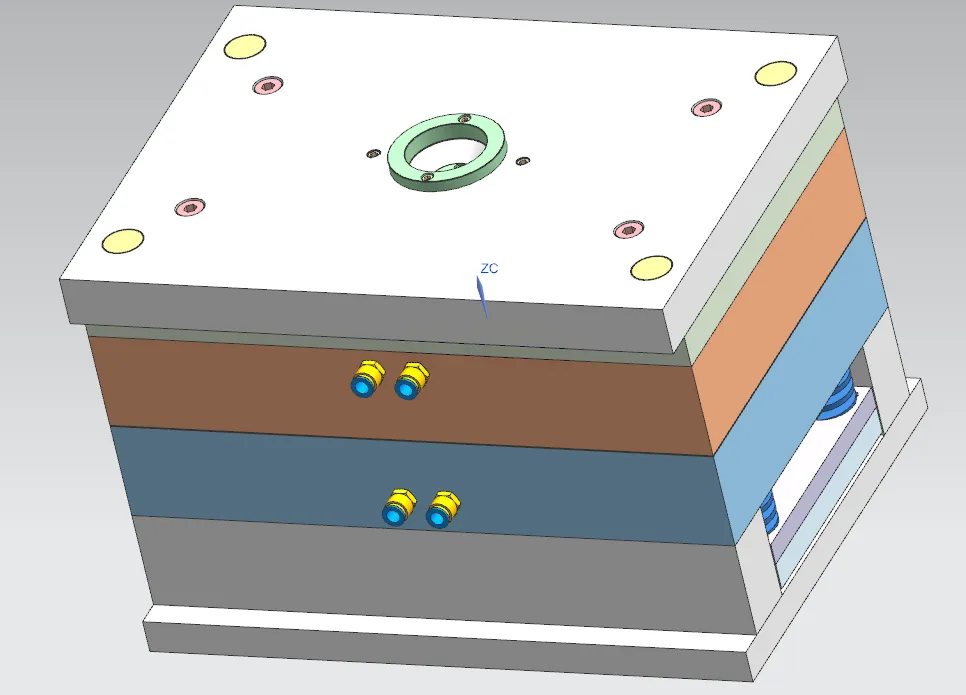

UG三维图一份

摘要

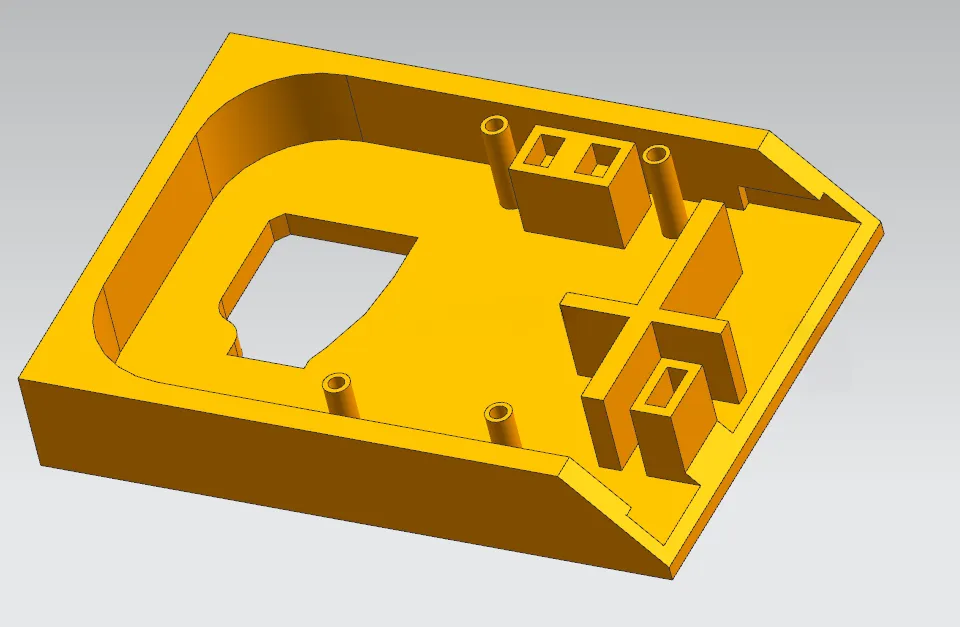

本文开展电器件前侧板注塑模具设计，塑件选用 ABS 材料，采用**一模两腔**布局，借助 UG 完成三维建模，选用 FCI 标准两板模架，匹配 XSZ500/350 注塑机，并完成注射量、锁模力、安装与开模行程等参数校核。分型面设置在塑件最大轮廓处，浇注系统采用点浇口，搭配圆形分流道与圆锥形冷料穴；成型零件采用镶嵌式型腔型芯，依据材料收缩率完成尺寸计算；采用多根推杆顶出脱模，依靠分型面及推杆间隙实现自然排气，设计环绕式冷却水道并选定各模具零部件材料。运用 Moldflow 开展 CAE 仿真，完成网格修复、浇口位置优选，对填充、压力、熔接痕、气穴、冷却、收缩与翘曲变形进行模拟分析，针对困气、变形提出排气优化方案，验证模具方案可行，可实现塑件批量注塑生产。
