作品包括：

Word设计说明书1份

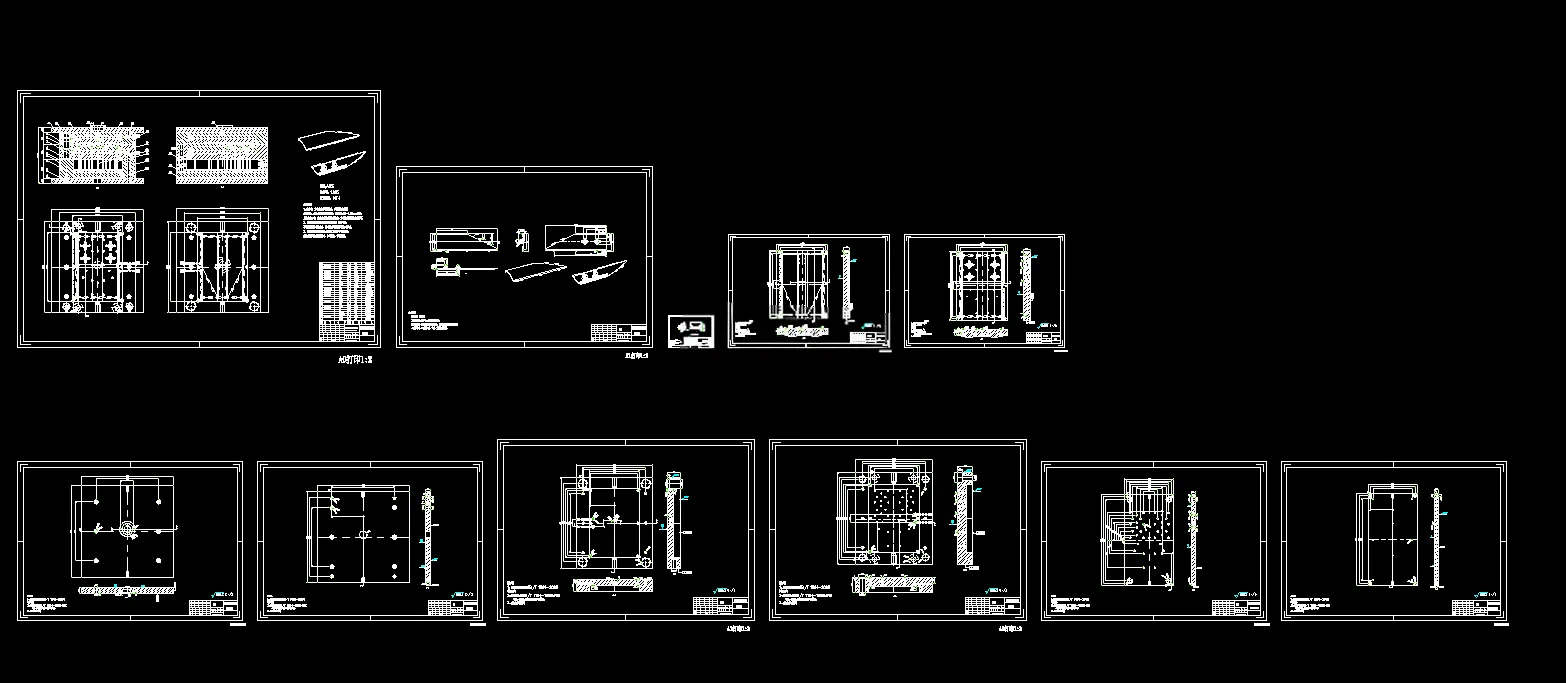

CAD版本图纸，共10张

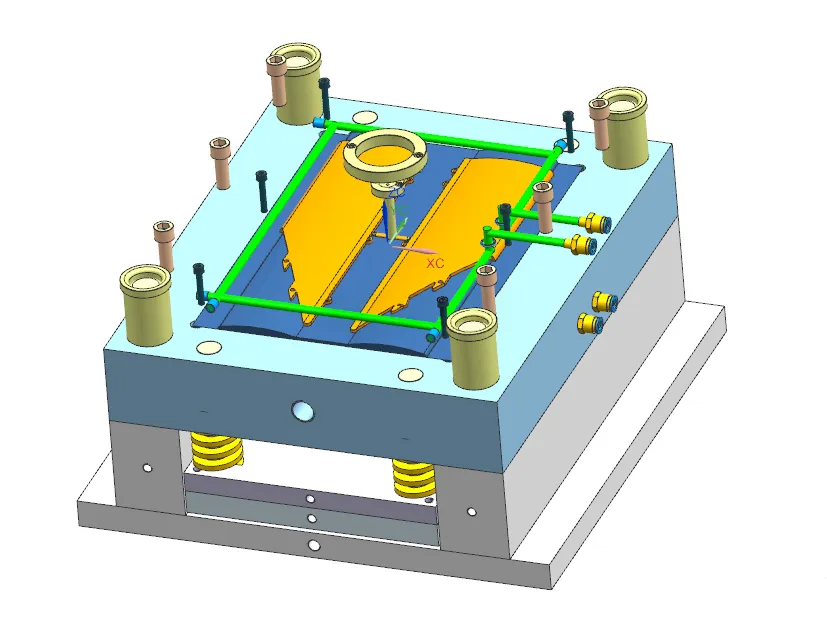

UG三维图一份

摘要

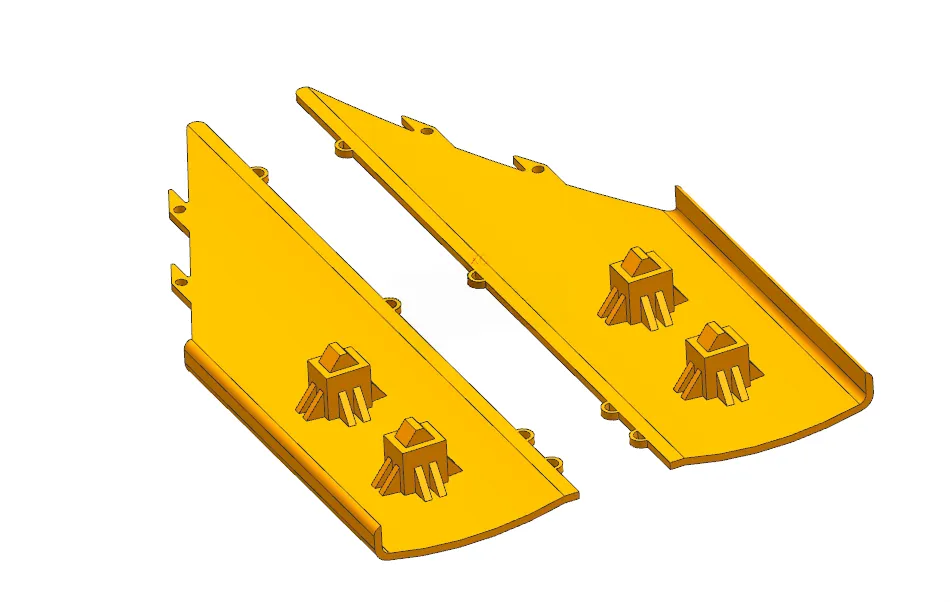

本文针对ABS材质汽车B柱饰板开展注塑模具设计与Moldflow模流仿真。塑件尺寸118mm×397.63mm×36.35mm，平均壁厚3.5mm，精度MT4级，采用**一模两腔**对称布局，分型面设于塑件最大轮廓底面。 浇注系统由圆锥形主流道、圆形分流道、侧浇口组成，配置Z型冷料穴，利用分型面实现排气；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸计算并做强度校核。推出机构采用多根Φ6推杆均匀顶出，搭配复位杆弹簧复位与导柱导套导向机构；布置环绕式水冷冷却回路，水道直径10mm。 选用CI5060标准两板模架，匹配XSZY1000/450注塑机，完成注射量、锁模力、注射压力、开模行程、安装尺寸校核。借助UG完成三维建模，通过模流分析对填充、压力、熔接痕、冷却温差、体积收缩、翘曲变形进行仿真，熔接痕位于非关键区域，整体变形可控。模具结构合理，可实现该汽车内饰件批量生产，为同类大型饰板CAE辅助模具设计提供参考。
