作品包括：

Word设计说明书1份

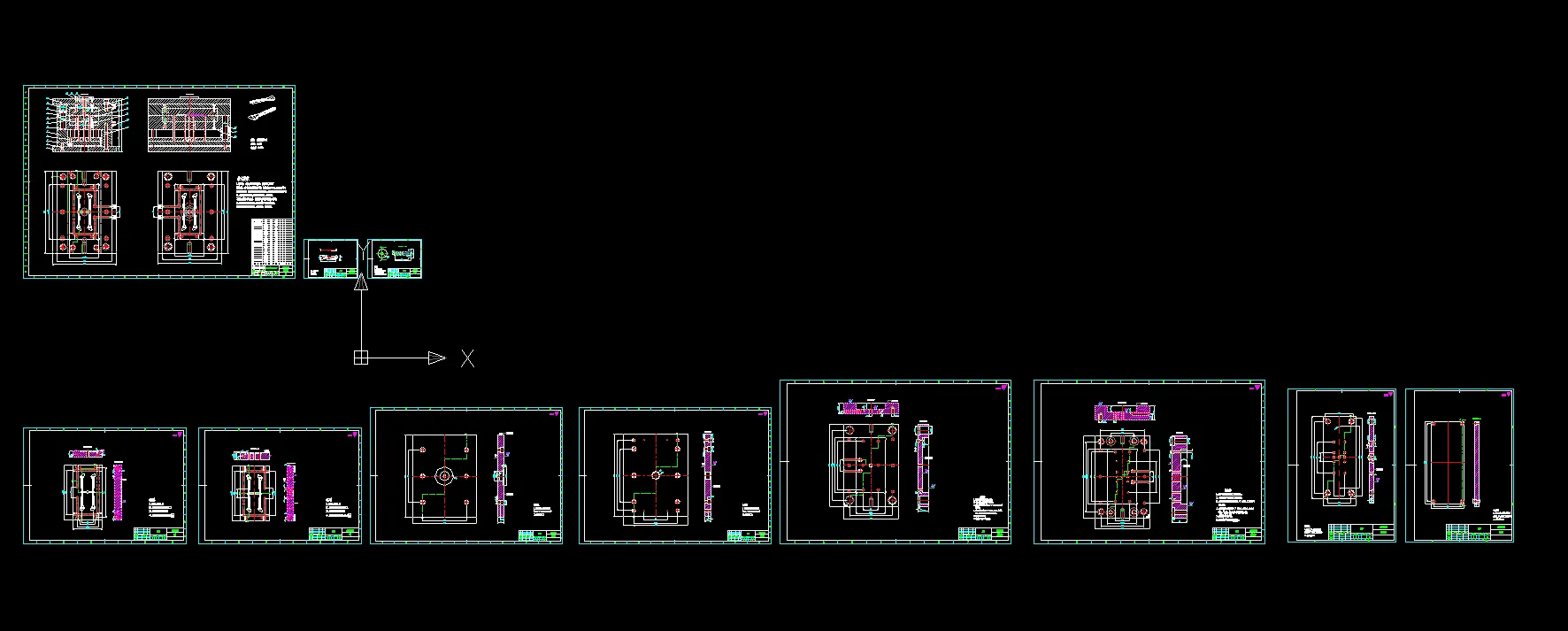

CAD版本图纸，共11张

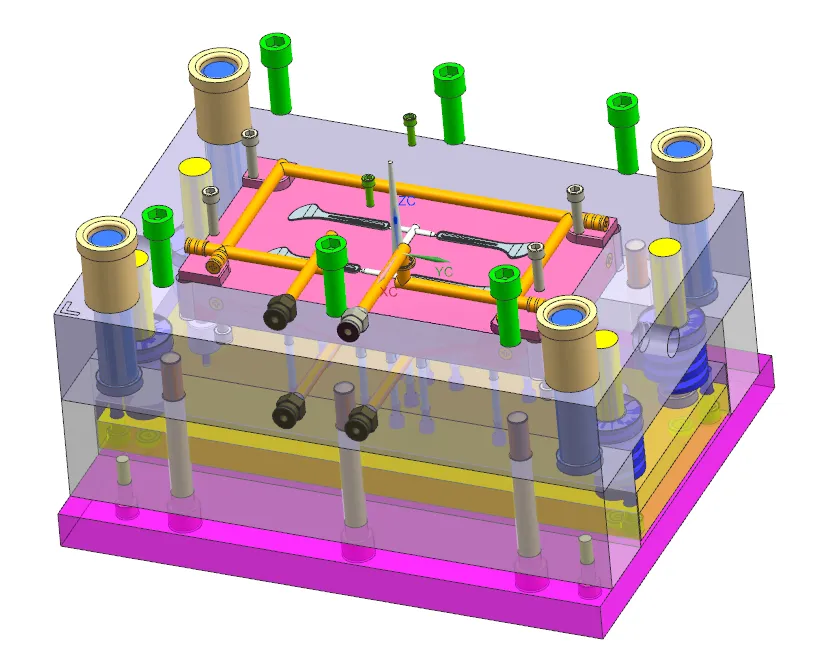

UG三维图一份

摘要

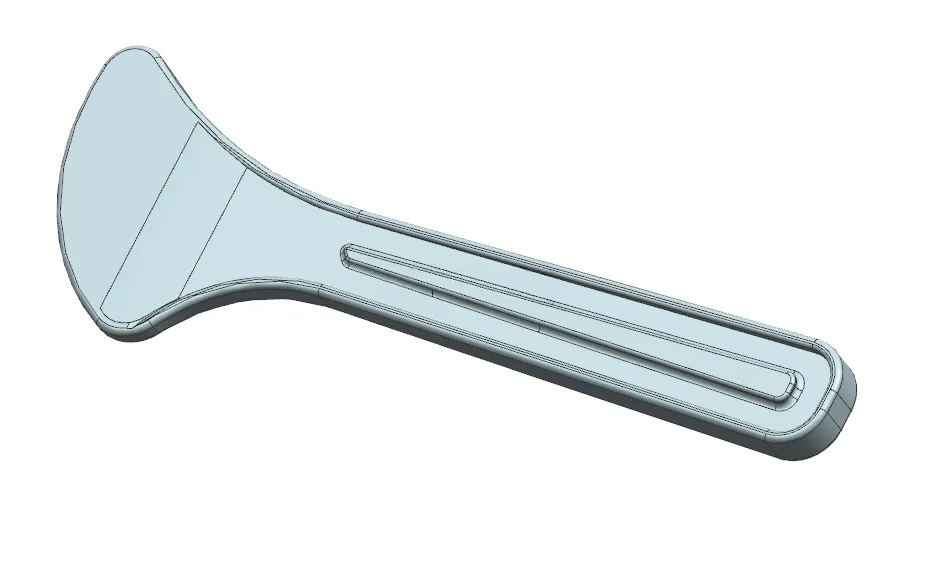

本文完成面膜塑料勺子注塑模具设计，塑件选用ABS材料，外形尺寸25mm×80mm×4mm，壁厚1.31mm，精度MT4级，整体结构简单，属于小型细长类塑件。模具采用**一模四腔**两板模对称布局，分型面设置在塑件最大轮廓底面；浇注系统设计锥形主流道、圆形截面分流道，采用侧浇口进料，配置圆锥形冷料穴与拉料杆，依靠分型面及推杆间隙实现自然排气。 成型零件选用镶嵌式型腔、型芯，依据ABS收缩率完成型腔、型芯成型尺寸计算；冷却系统采用环形水冷回路，水道直径10mm；脱模机构采用推杆均匀顶出，保证塑件平稳脱模；选用肩式导柱导套实现合模导向。选用XSZY250/160卧式注塑机，完成注射量、锁模力、模具安装尺寸、顶出行程校核，各项参数均满足生产条件。 借助UG完成塑件与模具三维建模，使用CAD绘制模具装配图与零件图纸，大量选用标准件，便于模具加工、装配与后期维修。整套模具结构简单可靠，能够实现面膜塑料勺子大批量注塑生产，本次设计熟悉注塑模具完整开发流程，提升三维建模、工艺计算与工程绘图实操能力。
