作品包括：

Word设计说明书1份

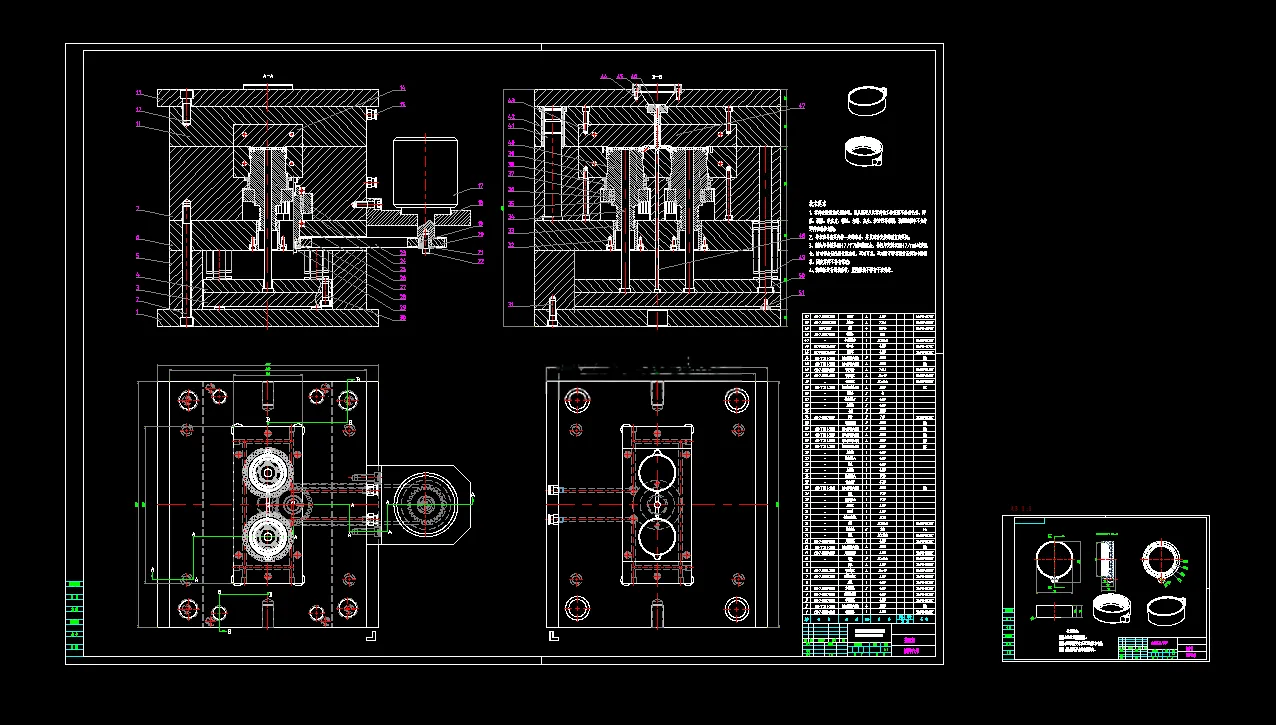

CAD版本图纸，共20张

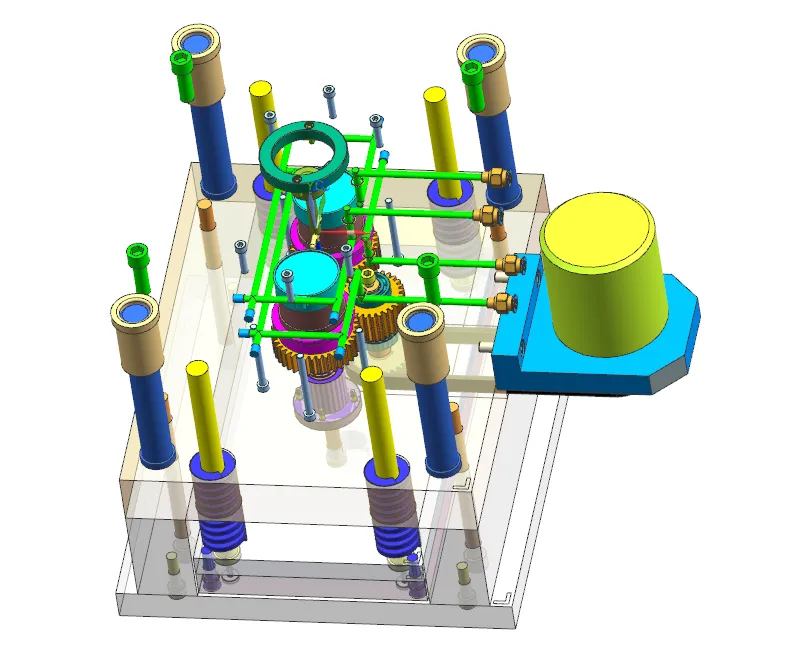

UG三维图一份

摘要

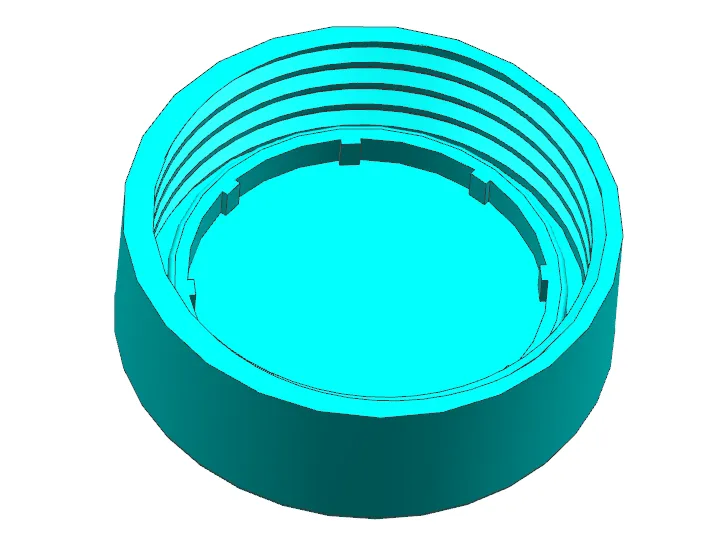

本文完成苏泊尔塑料杯杯盖注塑模具设计，塑件选用PP材料，单件质量31.52g，重点尺寸MT4、其余MT5精度，属于外观件，塑件内部带有螺纹结构。模具采用**一模两腔**两板式潜浇口布局，分型面设在塑件最大轮廓底面；浇注系统设计锥形主流道、圆形分流道，采用潜伏式浇口，配置Z型冷料穴与拉料杆，依靠分型面间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯，选用718H、3Cr2Mo模具钢，依据PP收缩率完成型腔、型芯成型尺寸计算；冷却系统采用环绕式水冷回路，水道直径8mm；针对内螺纹结构，设计液压马达齿轮传动自动旋转脱螺纹机构；脱模机构采用单根Φ16mm推杆顶出，完成脱模力与推杆强度校核。选用国标AI4050标准两板模架，配套XSZY500/350卧式注塑机，依次校核注射容量、锁模力、注射压力、模具安装尺寸、开模行程，各项参数均满足生产条件。 借助UG完成塑件与模具三维建模，输出CAD二维装配及零件图纸，大量使用标准件，便于模具装配维护。整套模具可实现杯盖大批量自动化注塑生产，本次设计熟悉含螺纹塑件模具完整开发流程，提升模具计算与三维软件实操能力。
