作品包括：

Word设计说明书1份

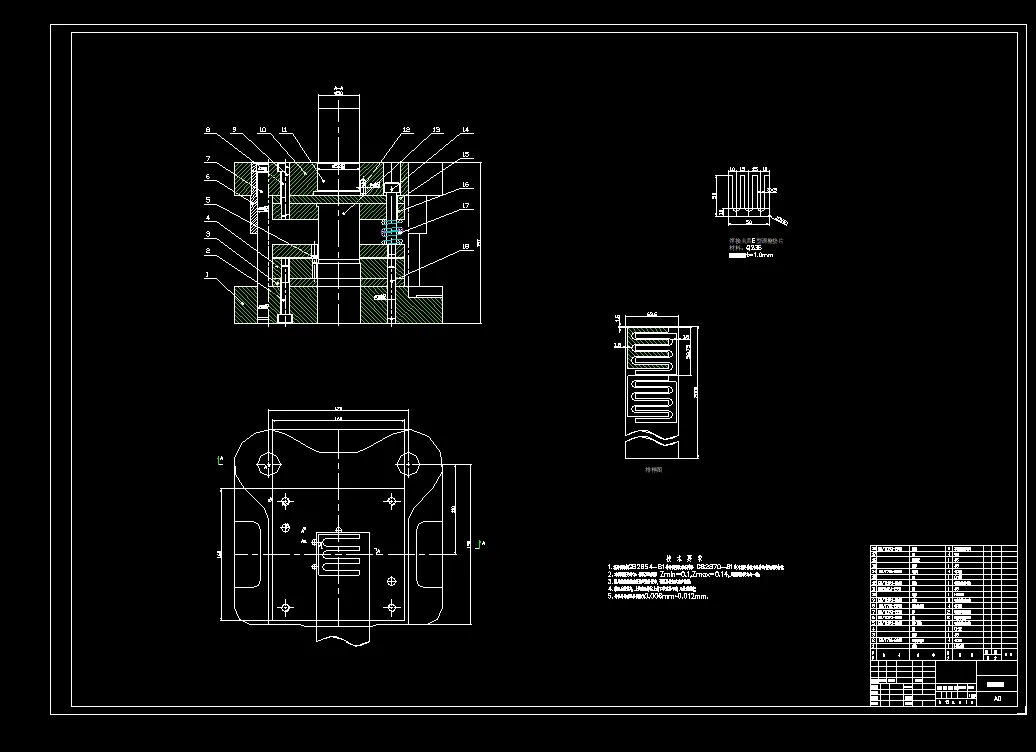

CAD版本图纸，共9张

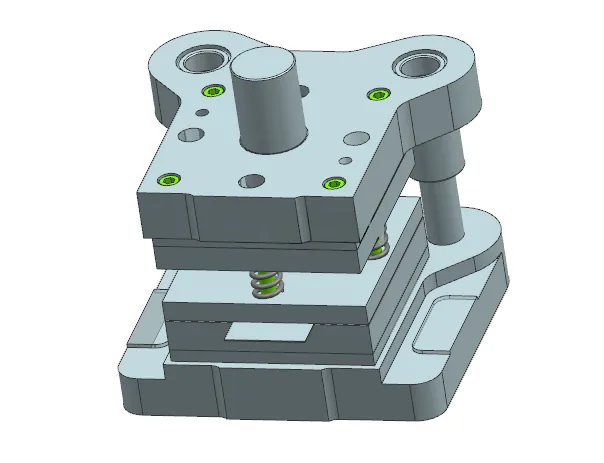

UG三维图一份

摘要

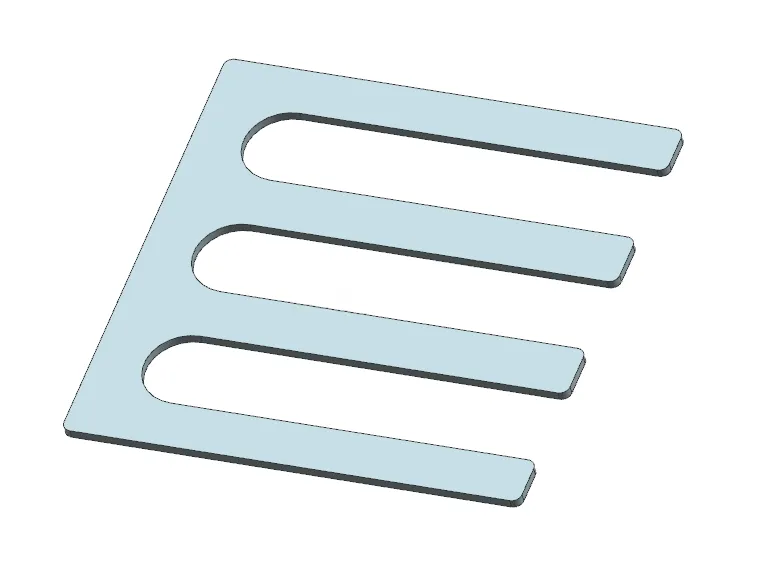

本文完成焊接夹具E型调整垫片落料冲压模具设计，制件材料为Q235，料厚1.0mm，精度IT14级，采用单工序正装落料模方案。开展冲压工艺分析，选用有废料排样，确定搭边值，计算得到材料利用率约70.78%。完成冲裁力、卸料力计算，确定压力中心，计算凸、凹模刃口尺寸，选取双面合理间隙0.10.14mm。模具选用后侧导柱标准模架，采用导料销导向、固定挡料销定距，弹性卸料、刚性推件结构。凹模选用Cr12MoV，凸模选用T8A，完成凸凹模、固定板、垫板等主要零部件尺寸与材料设计，核算模具闭合高度，选定JC2340压力机。同时规划模具装配流程与检测要求，使用CAD完成装配图与零件图绘制。整套设计满足该垫片大批量落料生产的使用要求。
