作品包括：

Word设计说明书1份

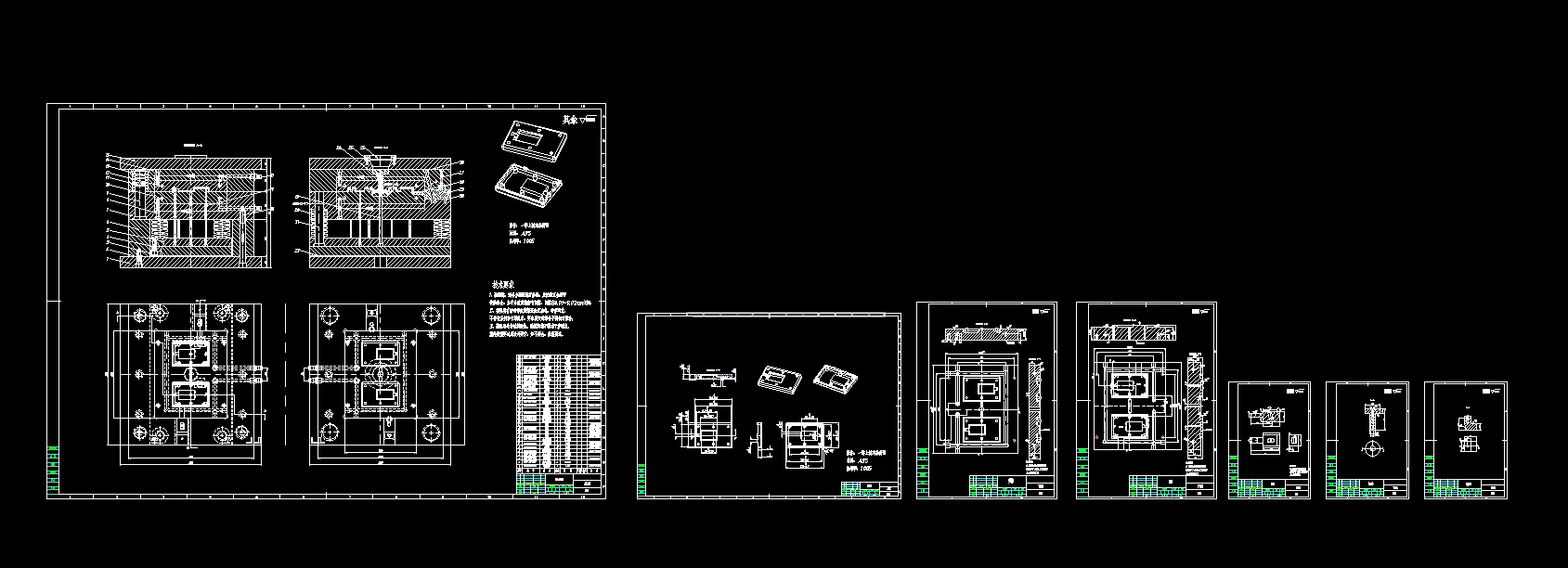

CAD版本图纸，共12张

UG三维图一份

摘要

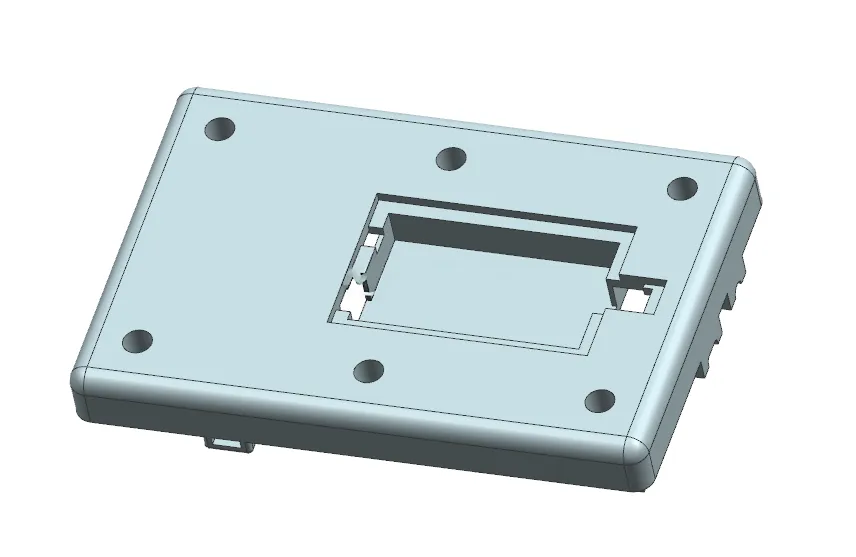

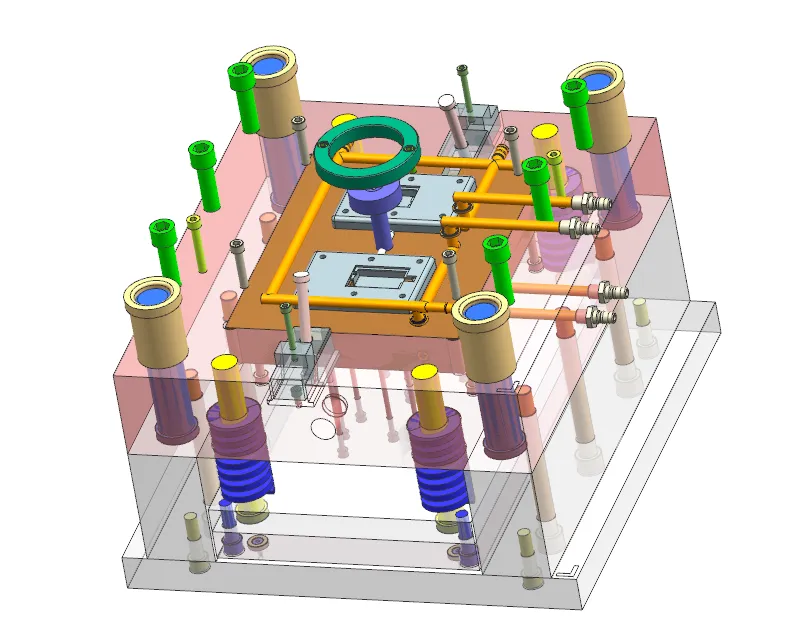

本文完成掌上游戏机背面注塑模具设计，采用UG开展三维建模、CAD绘制二维图纸，塑件外形尺寸120mm×80mm×23mm，选用ABS材料，精度按MT4、MT5级，采用一模两腔两板模方案，选定XSZY500/350注塑机。将分型面设置在塑件最大轮廓面，浇注系统设计圆锥主流道、圆形分流道，采用潜浇口进胶，搭配Z字形拉料杆与冷料穴。成型零件采用组合镶嵌式型腔、型芯，依据ABS收缩率完成型腔、型芯尺寸计算，对注射量、锁模力进行校核。针对塑件倒扣结构设计斜导柱侧向抽芯机构，采用7根推杆实现脱模，依靠零件配合间隙实现自然排气，设计冷却调温与复位系统，完成标准模架选型，并对顶出、安装高度、开模行程校核，还开展数控加工程序编制。整套模具结构简单可靠，可满足该塑件批量注塑生产需求。
