作品包括：

Word设计说明书1份

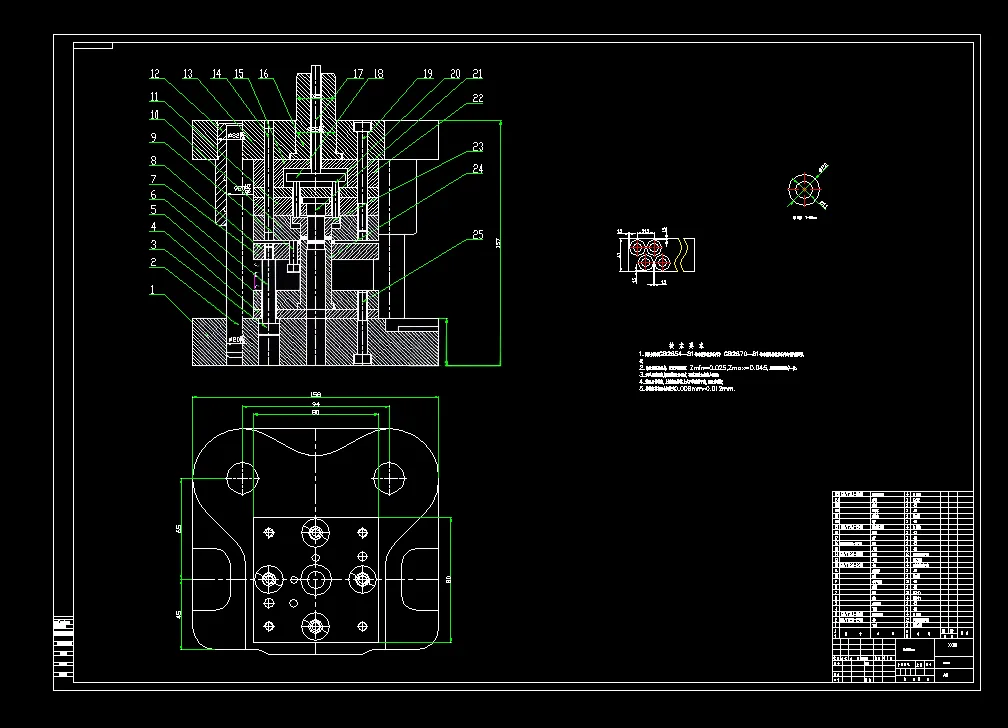

CAD版本图纸，共12张

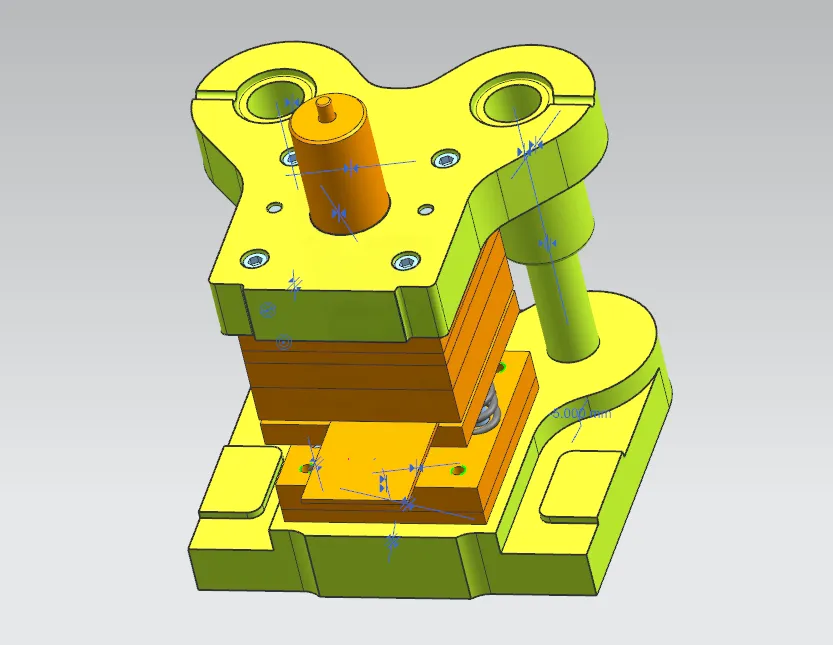

UG三维图一份

摘要

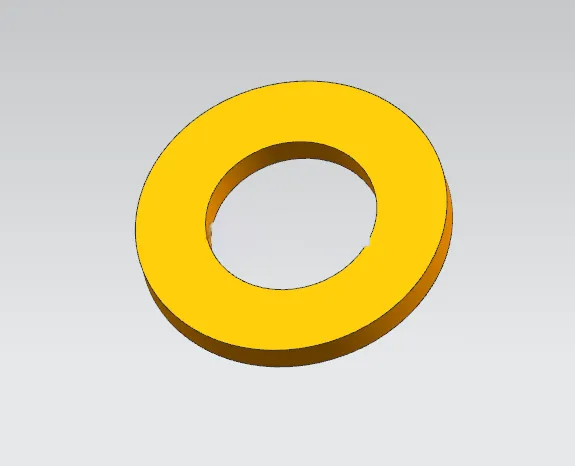

本文针对聚氨酯橡胶密封垫圈开展倒装式冲孔落料复合冲压模具设计。该垫圈外径 φ20mm、内径 φ11mm，料厚 2mm，大批量生产，精度等级 IT14。对比单工序模、复合模、级进模方案，选用倒装复合模，可一次完成落料与冲孔。完成排样、冲裁力、刃口尺寸等工艺计算，确定斜对排提高材料利用率，选定 J236.3 压力机。对凹模、凸模、凸凹模、卸料板、模架等零部件进行结构与参数设计，选用 UG 完成三维建模、装配并绘制二维工程图。模具采用弹压卸料与打杆推件机构，保障制件质量，经设计校核，模具结构合理，可满足密封垫圈批量冲压生产需求。
