作品包括：

Word设计说明书1份

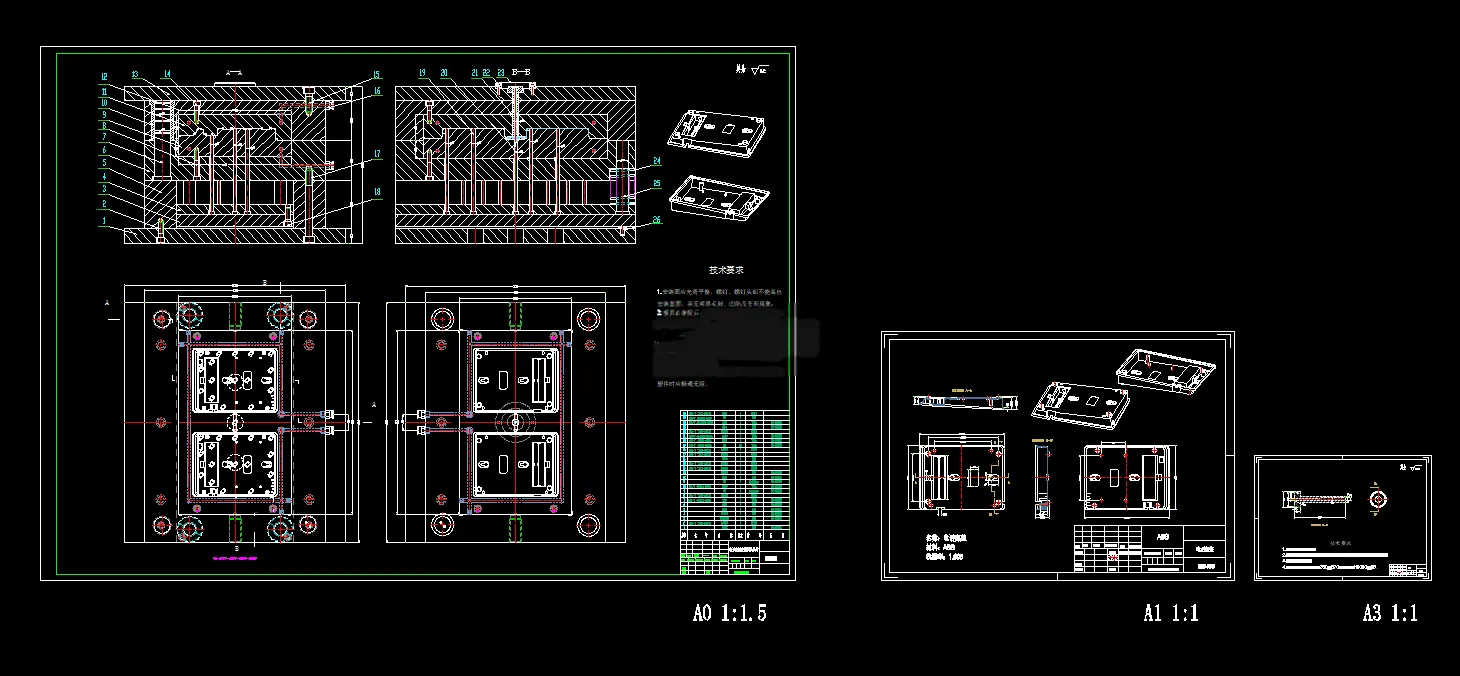

CAD版本图纸，共11张

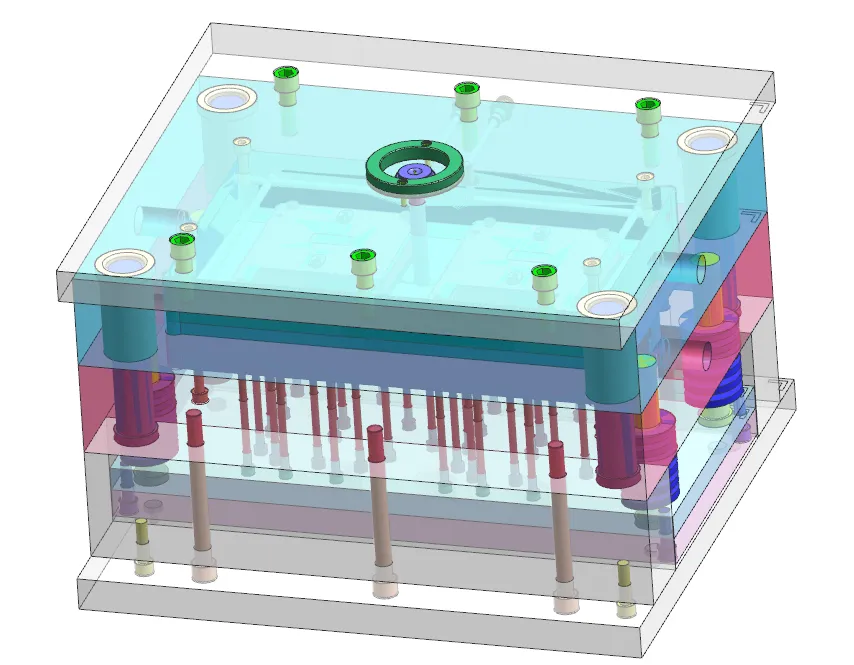

UG三维图一份

摘要

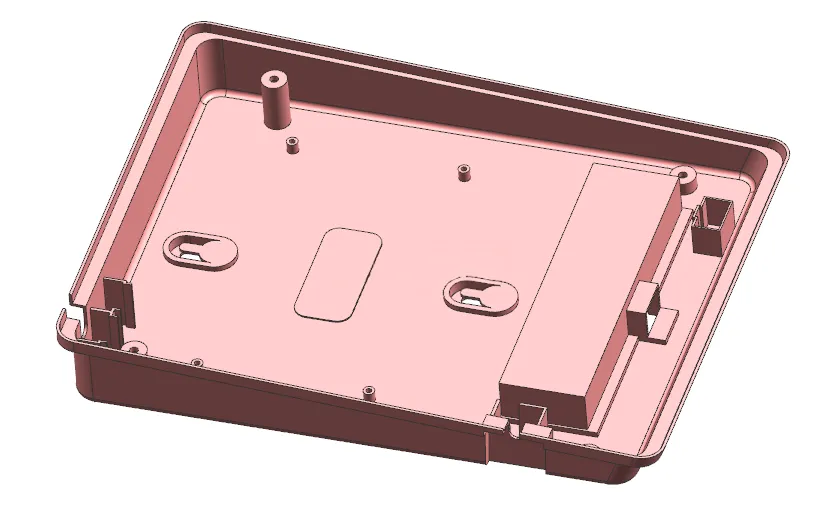

本设计针对ABS材质电话底盖开展整套注塑模具开发。塑件为矩形壳体，平均壁厚0.85mm，精度MT4MT5，利用UG完成三维建模，测得塑件体积59.11cm。 模具采用一模两腔对称布局，分型面布置在塑件最大轮廓底面；浇注系统选用侧浇口进料，配置Z形拉料杆冷料井，依靠分型面、推杆间隙实现自然排气；成型零件采用镶嵌式型腔、型芯，完成尺寸计算与强度校核；冷却系统采用环绕式循环水道；推出机构采用多根推杆均衡顶出，搭配复位杆弹簧复位组件；设置标准导柱导套实现模具导向定位。选用龙记CI型标准模架，匹配XSZY1000/450卧式注塑机，对注射容量、锁模力、注射压力、安装尺寸、移模行程逐项校核，全部满足使用条件。使用CAD、UG完成三维模型、二维装配图与零件图绘制。整套模具结构简单可靠，能够实现电话底盖的批量注塑生产。
