作品包括：

Word设计说明书1份

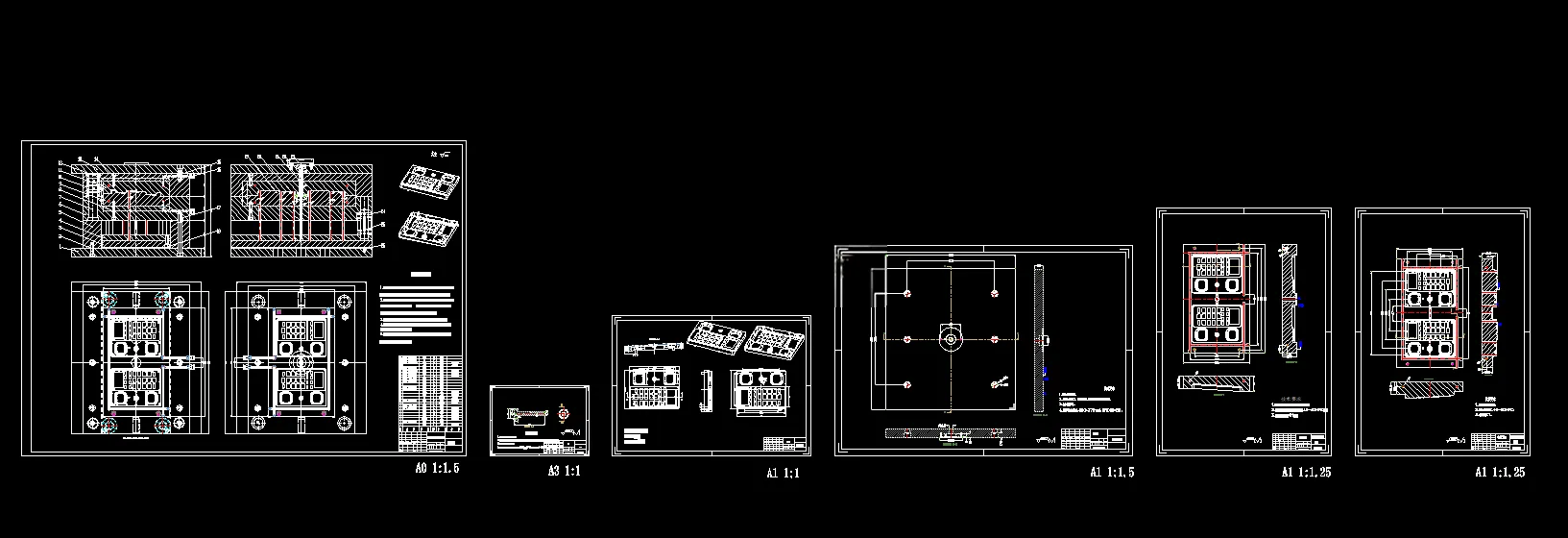

CAD版本图纸，共11张

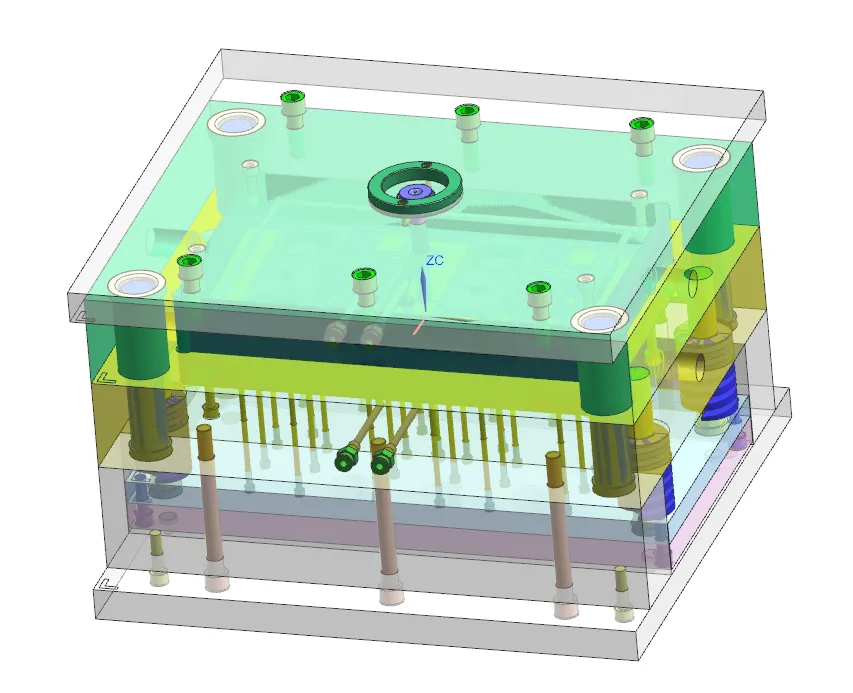

UG三维图一份

摘要

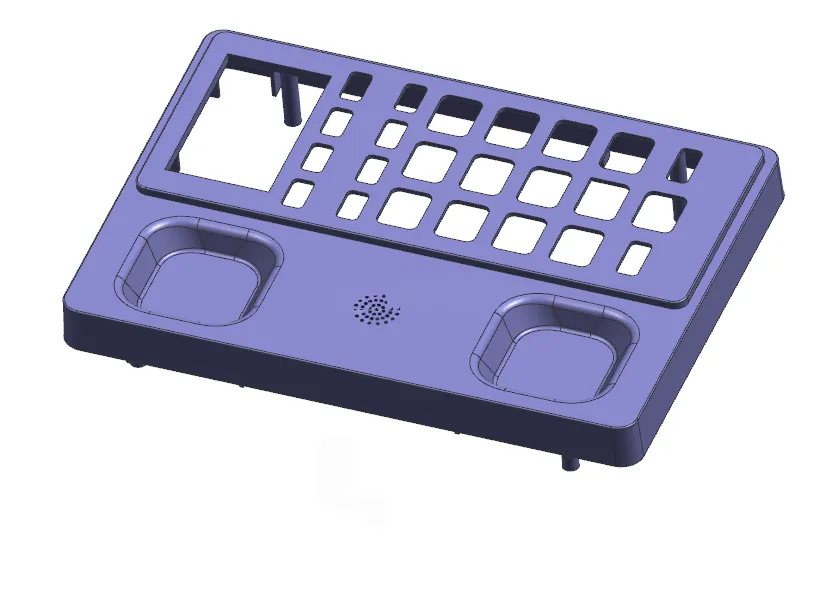

本设计对象为ABS材质电话面盖，塑件为矩形壳体，带有按键孔、加强筋，壁厚1.162.47mm，精度MT4MT5，借助UG完成三维建模。模具采用一模两腔对称排布，分型面选在塑件最大底面轮廓位置；浇注系统选用侧浇口，搭配Z型拉料杆与冷料穴，依靠分型面、推杆间隙实现排气。 成型零件采用整体镶嵌式型腔、型芯，结合ABS收缩率完成成型尺寸、型腔壁厚强度校核；推出机构采用14根推杆均衡顶出；冷却系统采用矩形环绕式循环水道；配备导柱导套完成开合模导向定位。选用国标CI型两板模架，匹配XSZY1000/450卧式注塑机，完成注射量、锁模力、开模行程、安装尺寸的全部校核。利用UG、CAD完成三维模型、装配图及零件图绘制，整套模具结构简单可靠，可实现电话面盖批量注塑生产。
