作品包括：

Word设计说明书1份

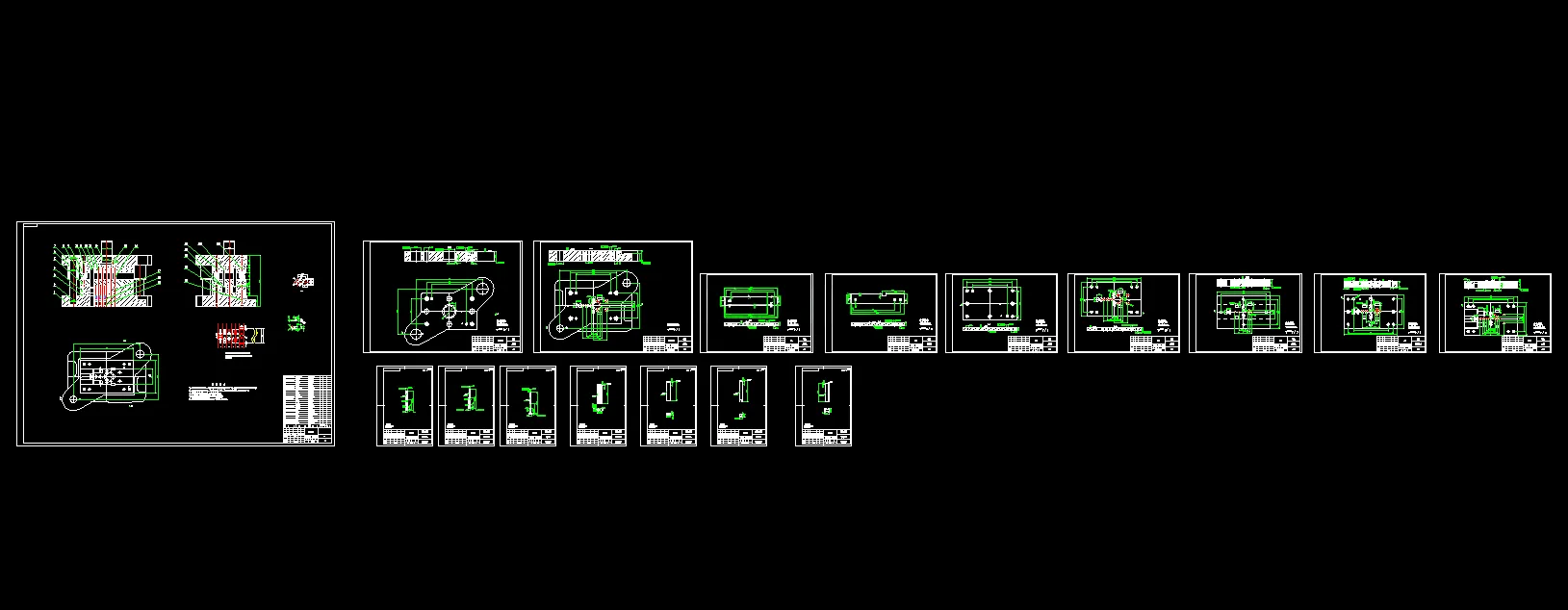

CAD版本图纸，共17张

UG三维图一份

摘要

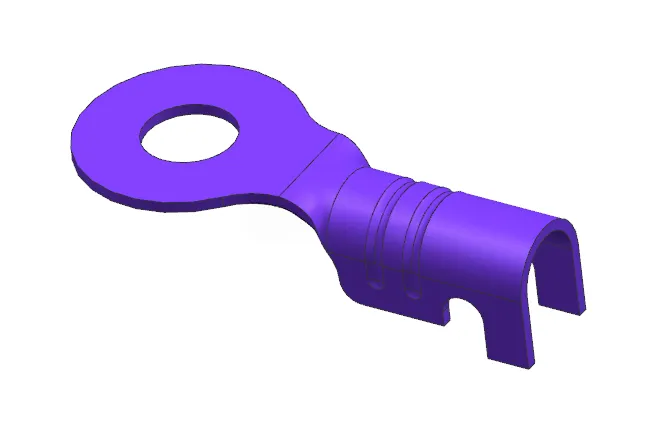

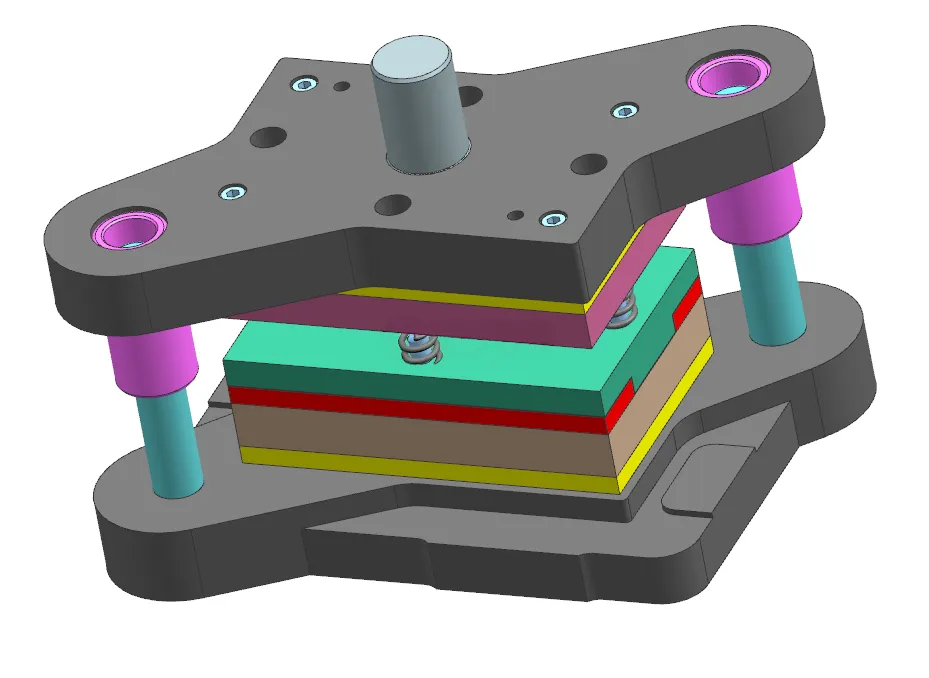

本设计对象为H62黄铜材质、料厚0.5mm的接线端子，零件精度IT12，需要完成冲孔、切边、弯曲、压筋、落料加工，适合大批量生产。对比单工序模、复合模方案，最终选用多工位级进模。 利用UG钣金模块完成零件展开，采用单排双侧载体排样，设置6个工位加1处空工位，工序依次为冲孔定距、切边、弯曲压筋、落料；计算搭边、步距、条料宽度，核算材料利用率。完成冲裁力、卸料力、弯曲力、压筋力及压力中心计算，总工艺力80.04kN，选定JB2316压力机，对设备吨位、闭合高度、安装尺寸完成校核。 模具选用对角导柱标准模架；采用导料板+浮顶器导向抬料，导正销精定位，弹性卸料机构压料卸料；凸、凹模材料选用Cr12MoV，采用配做法计算刃口尺寸，凸模为台阶式结构，凹模采用整体式，通过螺钉销钉紧固各模板。完整设计定位、卸料、导向、工作成型零部件，绘制模具二维装配图与三维模型。模具可实现条料连续自动冲压，能够满足接线端子批量生产的精度与效率要求。
