作品包括：

Word设计说明书1份

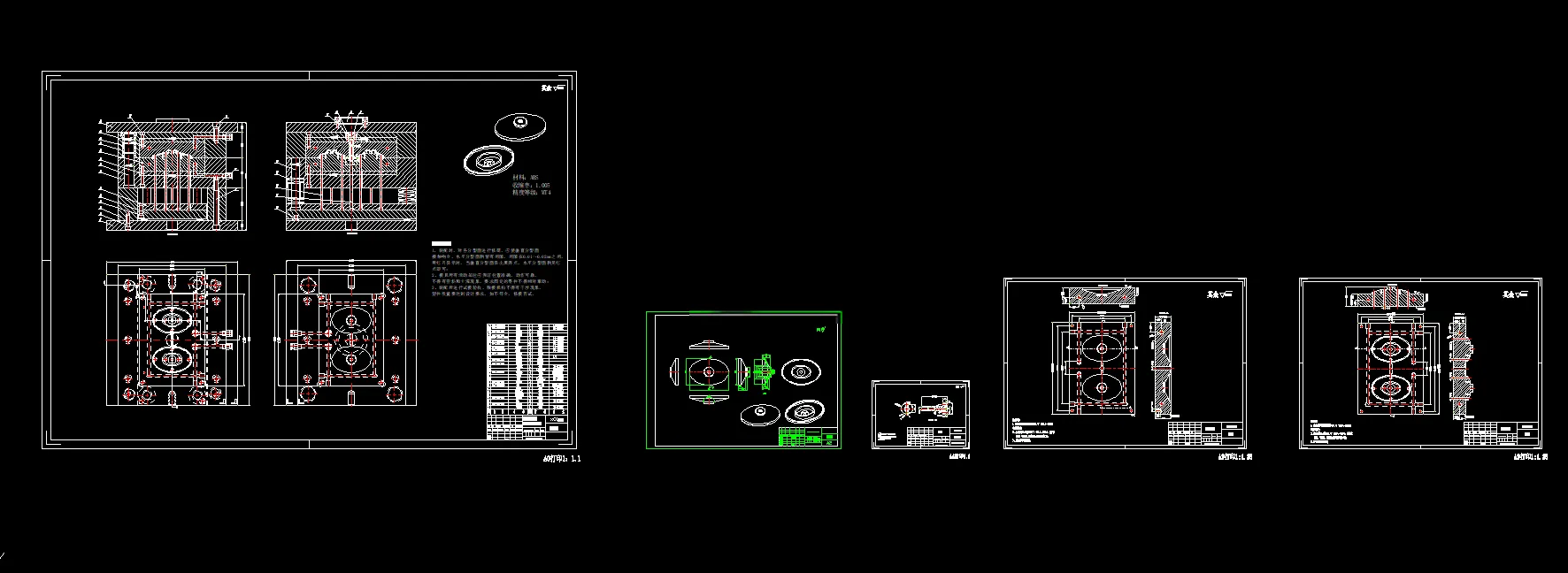

CAD版本图纸，共11张

UG三维图一份

摘要

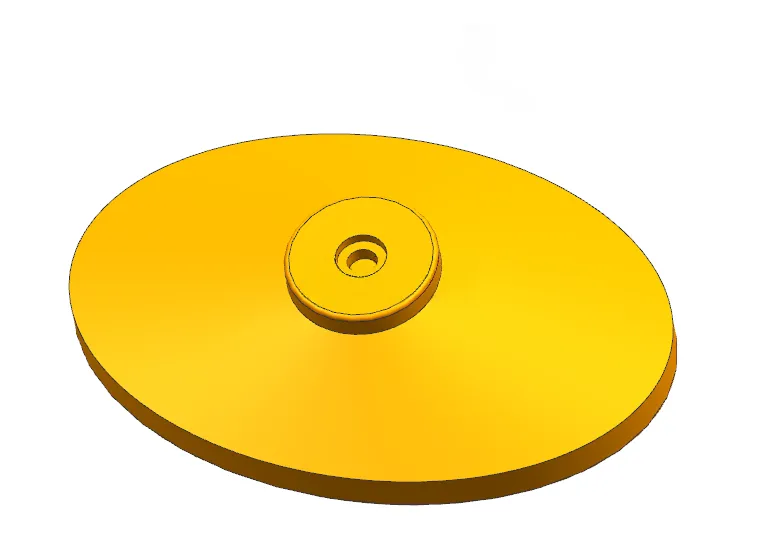

本设计针对 ABS 材质显示器底座开展注塑模具设计，塑件为椭圆形壳体，壁厚 2.655.03mm，精度 MT4MT5。模具采用**一模两腔**两板式 CI 型标准模架，分型面设于塑件最大底面轮廓；浇注系统选用侧浇口，搭配 Z 型拉料杆冷料穴，依靠分型面间隙实现排气。成型零件采用整体镶嵌式型腔型芯，依据 ABS 收缩率完成成型尺寸、型腔壁厚强度校核；脱模机构采用 6 根推杆均衡顶出；设置矩形环绕式循环冷却水道。选用 XSZY250/160 卧式注塑机，完成注射量、锁模力、开模行程、安装尺寸校核。借助 UG 完成三维建模，绘制全套模具图纸，模具结构简单可靠，满足塑件批量注塑生产。
