作品包括：

Word设计说明书1份

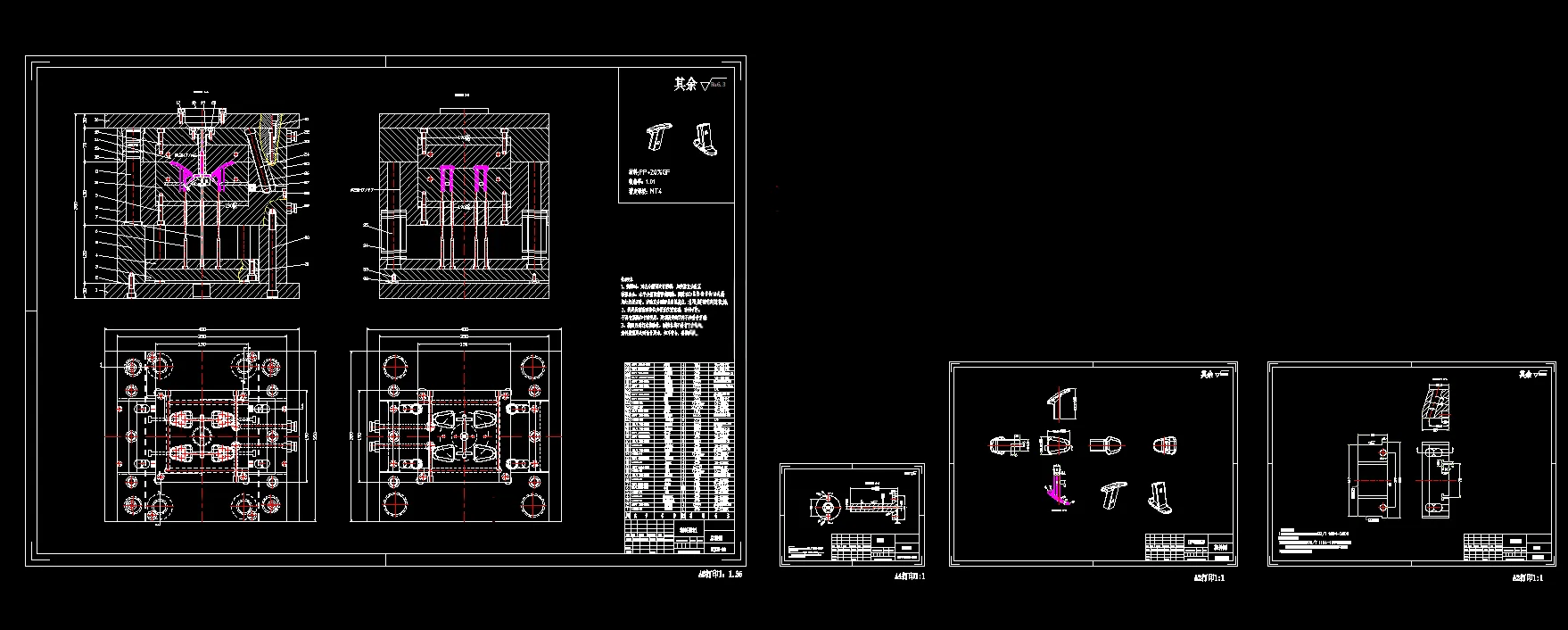

CAD版本图纸，共12张

UG三维图一份

摘要

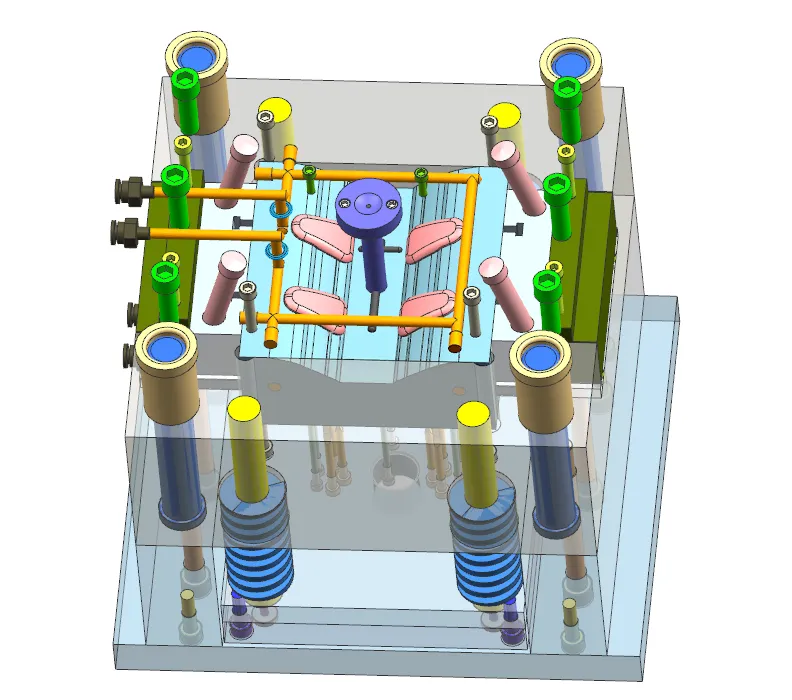

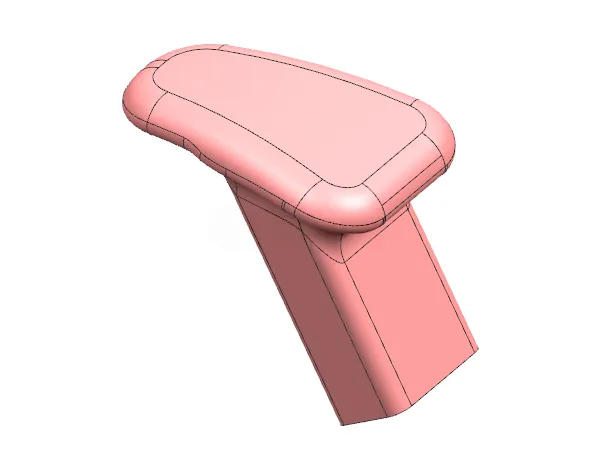

本课题完成 PP+20% GF 材质聚丙烯握持头注塑模具设计。塑件为矩形壳体，外形尺寸 45.84mm×36.16mm×61.57mm，壁厚均值 3.76mm，精度 MT4MT5，侧面存在侧孔，借助 UG 完成三维建模，CAD 绘制二维工程图。 模具采用一模四腔对称排布，分型面选在塑件最大轮廓平面；浇注系统设计主流道、圆形截面分流道、潜浇口，配置 Z 型拉料杆与冷料穴，依靠分型面及推杆间隙实现排气；成型零件选用镶嵌式型腔与型芯，结合材料收缩率完成成型尺寸、型腔侧壁与底板强度校核；设计直径 8mm 冷却水路，保证冷却均匀。顶出机构采用圆推杆加扁推杆组合顶出，搭配复位杆复位；针对塑件侧孔设置侧抽芯结构。 选用 XSZY250/160 注塑机，对注射量、锁模力、开模行程、安装尺寸、注射压力逐项校核，选用 CI3535 标准模架。说明书同时给出模具生产前后的保养与维修规范。整套模具结构合理，可满足该握持头塑件批量注塑生产需求。
