作品包括：

Word设计说明书1份

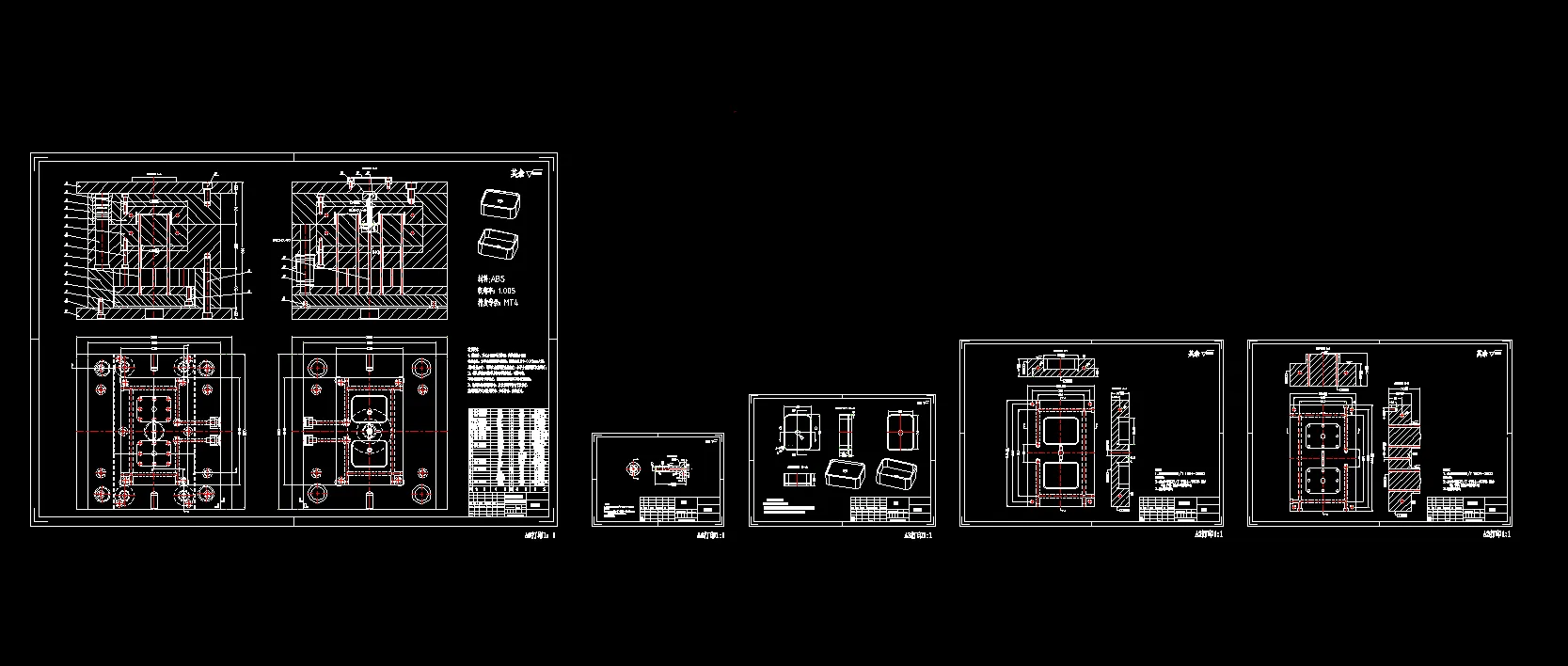

CAD版本图纸，共11张

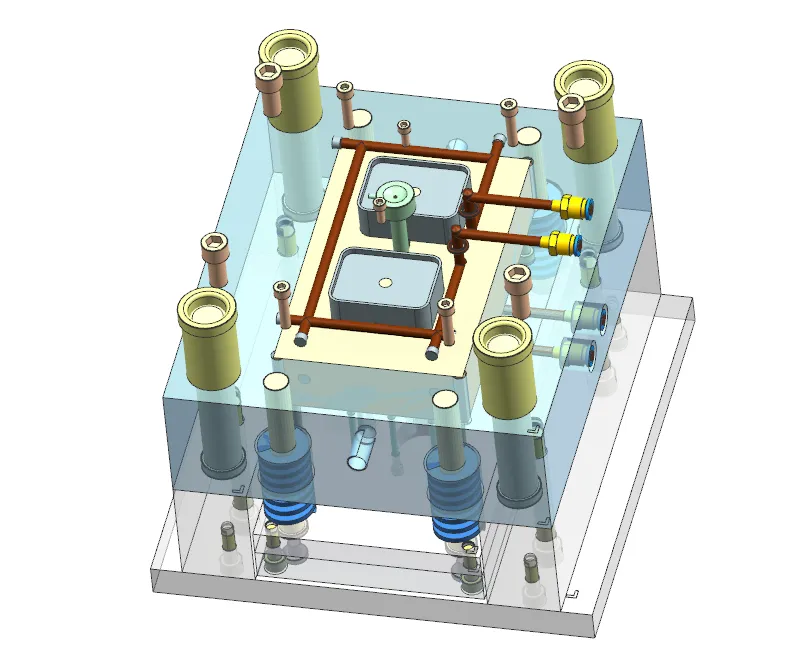

UG三维图一份

摘要

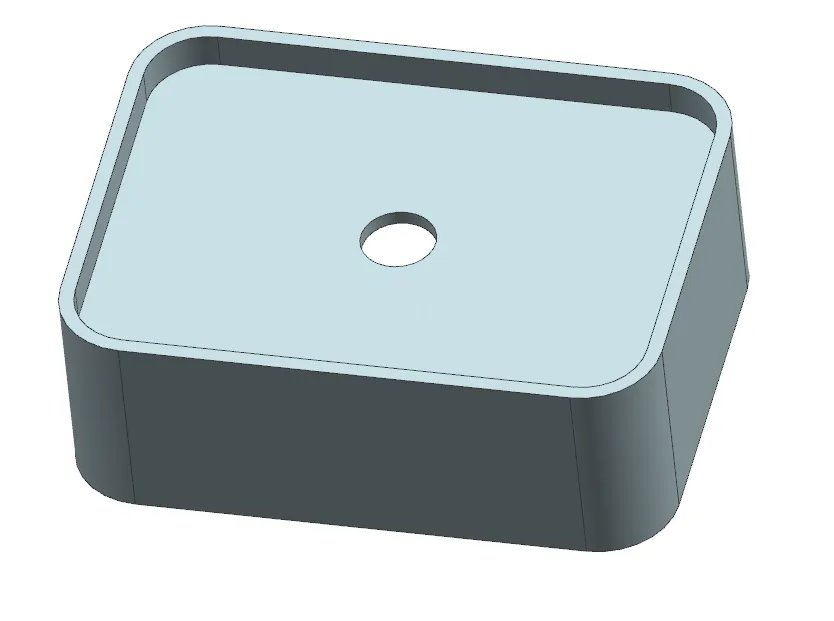

本文开展多用工作灯后盖注塑模具设计，采用 UG 进行三维建模，CAD 绘制二维图纸，选用一模两腔两板模具、侧浇口进胶结构。该塑件为小型外壳件，外形尺寸 80×60×28mm，壁厚 1.86mm，材料选用 ABS，塑件精度按 MT5 级执行。根据塑件结构将分型面设于最大轮廓处，浇注系统设计圆锥形主流道、圆形分流道，搭配 Z 字形拉料杆及冷料穴。结合产量要求初选 HTF80XA 注塑机，完成注射量、锁模力校核。同时对型腔型芯、排气、脱模、冷却系统进行设计，后续开展模架选型，对顶出尺寸、安装高度、开模行程进行校核。整套设计结合成型工艺与理论计算，满足塑件批量生产的使用要求。
