作品包括：

Word设计说明书1份

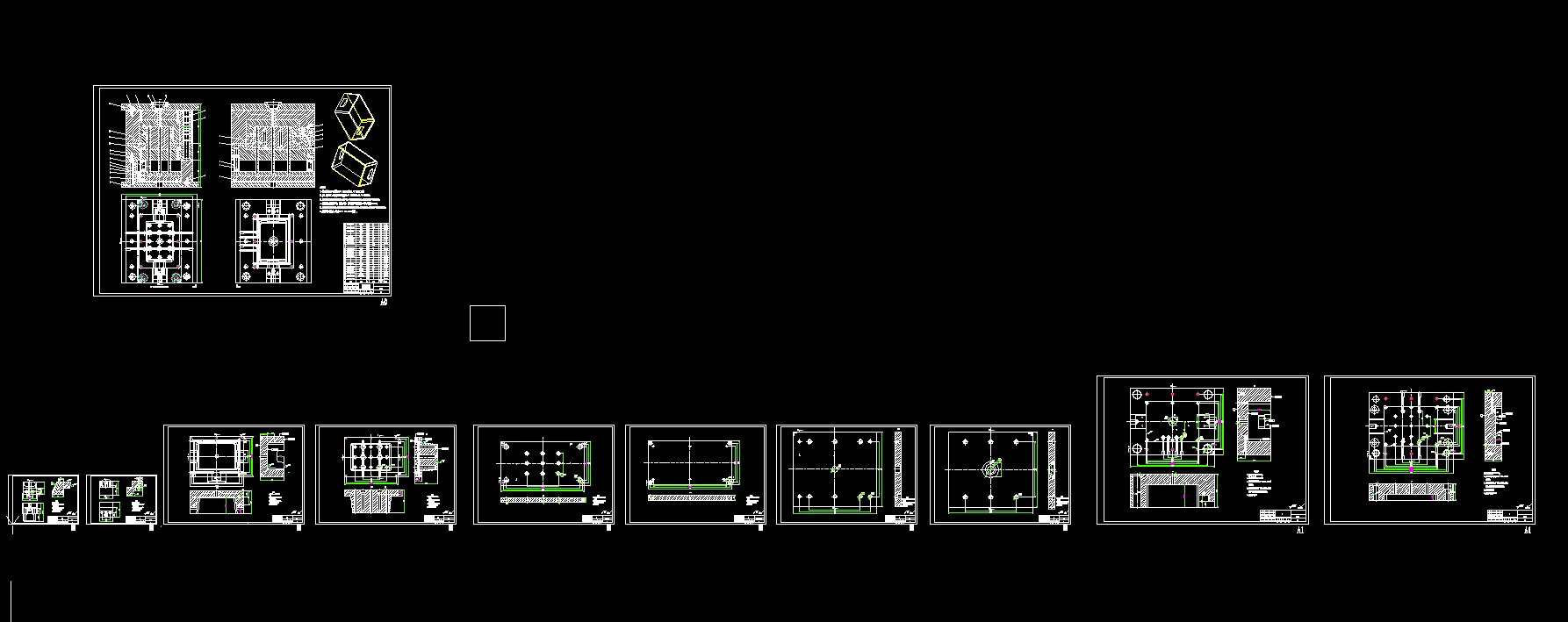

CAD版本图纸，共11张

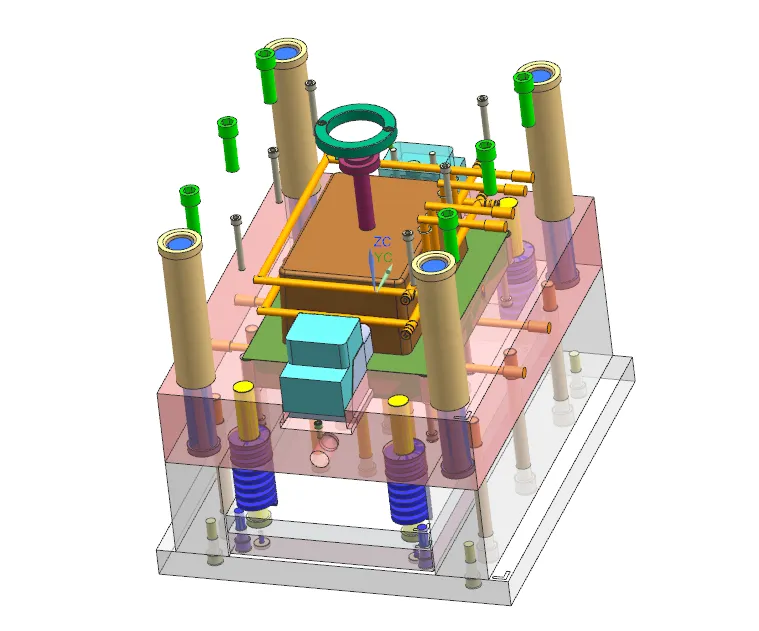

UG三维图一份

摘要

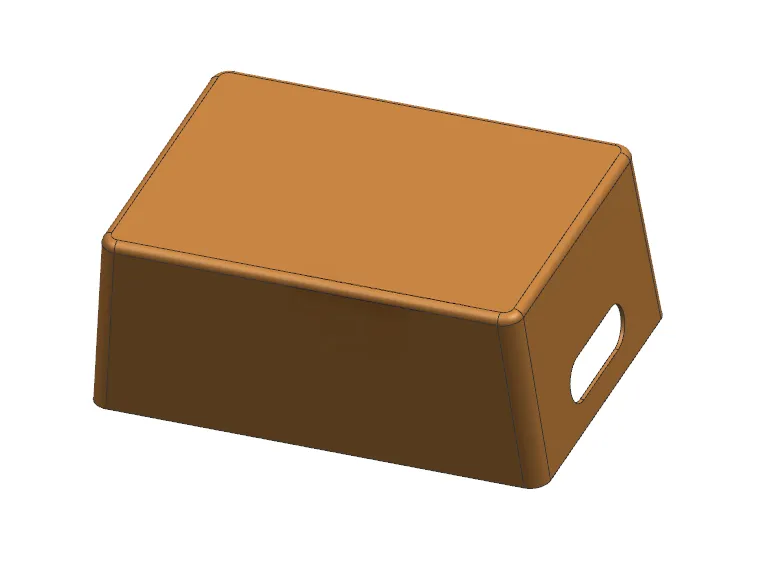

本文完成化妆品收纳盒注塑模具设计，塑件选用PP材料，外形尺寸245mm×165mm×100mm，壁厚1.89mm，精度MT4级，塑件侧壁带有方形侧孔。模具采用**一模一腔**单分型面两板模结构，分型面设于塑件最大轮廓底面，采用直浇口进料，依靠分型面间隙实现自然排气。 成型零件选用整体式型腔、型芯，依据PP收缩率完成成型尺寸计算；针对侧壁方孔，设计斜导柱弹簧复位滑块侧向抽芯机构，完成抽芯力、斜导柱尺寸核算；冷却系统采用环绕式水冷回路，水道直径10mm；脱模机构布置9根推杆实现均衡顶出，搭配复位杆与推板导向机构。选用CI4050国标标准模架，配套XSZY1000/450卧式注塑机，完成注射容量、锁模力、模具闭合高度、开模行程校核，全部满足生产条件。 利用Moldflow开展模流仿真，网格划分完成，仿真显示充填时间短、熔接线数量少、冷却温差小，塑件翘曲变形处于允许范围，验证方案可行。借助UG完成三维建模，CAD绘制装配及零件图纸，大量使用标准件，便于模具加工装配。整套模具结构合理，可实现收纳盒批量注塑生产，本次设计掌握大型盒类塑件模具完整设计与CAE仿真流程。
