R926采矿工程毕业设计（论文）-玉溪煤矿2.4Mta新井设计 下载积分：50　资料编号： R926

作品包括:

Word版说明书1份，139页，约68000字

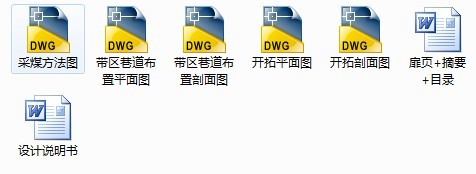

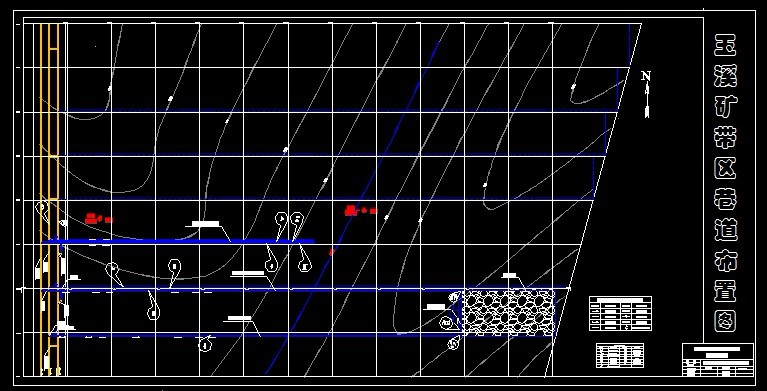

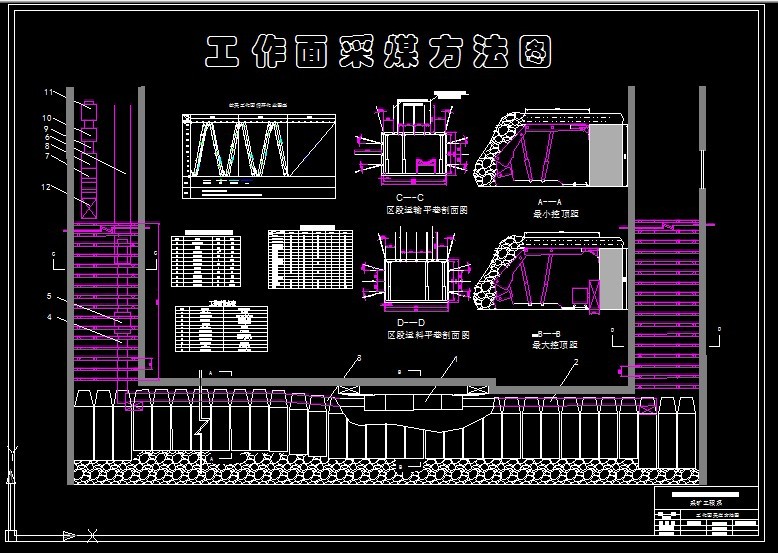

CAD版本图纸，共5张

摘  要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为玉溪矿2.4 Mt/a新井设计。玉溪井田位于山西省南部、樊庄普查区的东南部，行政区划隶属沁水县胡底乡所辖。井田走向（东西）长约5.7 km，倾向（南北）长约5.2 km，井田总面积约29.79km2。主采3#煤层，平均倾角为4°，煤层平均总厚为5.85m。井田地质条件较为简单。

井田工业储量为252.88 Mt，矿井可采储量176.22 Mt。矿井服务年限为54a。涌水量不大，矿井正常涌水量为130m3/h，最大涌水量为200m3/h。矿井瓦斯涌出量较低，为低瓦斯矿井。

矿井开拓方式为立井单水平开拓，水平设在+320 m，采用大采高开采。大巷采用胶带运输机运煤，辅助运输采用无轨胶轮车设备。矿井通风方式为中央并列式通风。

矿井年工作日为330 d，工作制度为“三八制”。

一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度、设计生产能力及服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风；10.矿井基本技术经济指标。

专题部分题目是瓦斯抽放技术。

翻译部分主要内容为煤炭自燃检测。

英文题目为COAL   SPONTANEOUS  COMBUSTIONTESTING

关键词：巷道；煤层；通风方式；

目    录

一般设计部分

1矿区概述及井田地质特征…………………………………………………………1

  1.1 矿区概述………………………………………………………………………1

  1.2 井田地质特征…………………………………………………………………3

  1.3 煤层及煤质 …………………………………………………………………15

2井田境界和储量 …………………………………………………………………19

2.1 井田境界 ……………………………………………………………………19

2.2 矿井工业储量 ………………………………………………………………19

2.3 矿井可采储量 ………………………………………………………………21

3矿井工作制度及设计生产能力、服务年限 ……………………………………25

 3.1 矿井工作制度 ………………………………………………………………25

 3.2 矿井设计能力及服务年限 …………………………………………………25

4 井田开拓 …………………………………………………………………………27

 4.1 井田开拓的基本问题 ………………………………………………………27

 4.2 矿井基本巷道 ………………………………………………………………36

5 准备方式-带区巷道布置…………………………………………………………46

5.1 煤层的地质特征 ……………………………………………………………46

5.2 带区巷道布置及生产系统 …………………………………………………46

5.3 带区车场选型设计 …………………………………………………………49

6采煤方法 …………………………………………………………………………52

6.1 采煤工艺方式 ………………………………………………………………52

6.2 回采巷道布置 ………………………………………………………………64

7 井下运输 …………………………………………………………………………66

 7.1 概述 …………………………………………………………………………66

 7.2 带区运输设备选择 …………………………………………………………67

 7.3 大巷运输设备选择 …………………………………………………………67

8 矿井提升 …………………………………………………………………………69

 8.1 概述 …………………………………………………………………………69

 8.2 主副井提升 …………………………………………………………………69

9 矿井通风与安全 …………………………………………………………………72

9.1矿井通风系统的选择…………………………………………………………72

  9.2带区通风………………………………………………………………………75

9.3 掘进通风 ……………………………………………………………………78

9.4 矿井所需风量 ………………………………………………………………79

9.5矿井通风阻力…………………………………………………………………86

9.6矿井主要通风机选型…………………………………………………………89

  9.7  防止特殊灾害的安全措施……………………………………………… 96

10 矿井基本技术经济指标……………………………………………………… 98

专题部分

    瓦斯抽放技术工程……………………………………………………………99

翻译部分

英文原文………………………………………………………………………114

中文译文………………………………………………………………………125

参考文献……………………………………………………………………………137

致谢…………………………………………………………………………………138
