R927采矿工程毕业设计（论文）-玉溪煤矿1.8Mta新井设计 下载积分：50　资料编号： R927

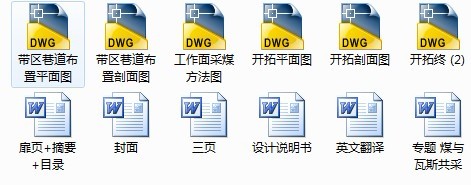

作品包括:

Word版说明书1份，112页，约59000字

CAD版本图纸，共5张

摘  要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为玉溪矿2.4 Mt/a新井设计。玉溪井田位于山西省南部、樊庄普查区的东南部，行政区划隶属沁水县胡底乡所辖。井田走向（东西）长约5.7 km，倾向（南北）长约5.2 km，井田总面积约29.79km2。主采3#煤层，平均倾角为4°，煤层平均总厚为5.85m。井田地质条件较为简单。

井田工业储量为252.88 Mt，矿井可采储量176.22 Mt。矿井服务年限为54a。涌水量不大，矿井正常涌水量为130m3/h，最大涌水量为200m3/h。矿井瓦斯涌出量较低，为低瓦斯矿井。

矿井开拓方式为立井单水平开拓，水平设在+320 m，采用大采高开采。大巷采用胶带运输机运煤，辅助运输采用无轨胶轮车设备。矿井通风方式为中央并列式通风。

矿井年工作日为330 d，工作制度为“三八制”。

一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度、设计生产能力及服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风；10.矿井基本技术经济指标。

专题部分题目是瓦斯抽放技术。

翻译部分主要内容为煤炭自燃检测。

英文题目为COAL   SPONTANEOUS  COMBUSTIONTESTING

关键词：玉溪 ； 2.4 Mt/a ；  新井设计

1 井田概况及地质特征 1

1.1井田概况 1

1.1.1交通位置 1

1.1.2地形地貌 2

1.1.3河流与水系 2

1.1.4气象及地震 2

1.1.5水源、电源情况 2

1.2井田地质特征 3

1.2.1煤系地层概述 3

1.2.2地质构造 7

1.2.3水文地质 8

1.3煤层特征 10

1.3.1 煤层 10

1.3.2煤质 11

1.3.3其它开采技术条件 11

2 井田开拓 12

2.1井田境界及储量 12

2.1.1 井田境界 12

2.2矿井工业储量 12

2.2.1安全煤柱 13

2.2.2矿井永久保护煤柱损失量 13

2.2.3设计可采储量 15

3 矿井工作制度，年产量和服务年限 16

3.1矿井设计生产能力及服务年限 16

3.1.1矿井工作制度 16

3.1.2 矿井设计生产能力 16

3.1.3 矿井服务年限 16

4 井田开拓 17

4.1  井田开拓的基本问题 17

4.1.1确定井筒形式、数目、位置及坐标 17

4.1.2工业场地的位置 19

4.1.3开采水平 19

4.1.4主要开拓巷道 19

4.1.5方案比较 20

4.2矿井基本巷道 27

4.2.1井筒 27

4.2.2 井底车场硐室 30

4.2.3主要开拓巷道 32

5.1  煤层地质特征 36

5.1.1位置 36

5.1.2煤质与地质特征 36

5.1.3煤层顶底板条件 36

5.1.4煤层的瓦斯与水文地质特征 36

5.2采区巷道布置及生产系统 37

5.2.1确定采区巷道布置及生产系统的原则 37

5.2.2采区巷道布置确定 37

5.2.3采煤方法及工作面长度的确定 37

5.2.4 煤层的开采顺序和工作面的接替顺序 38

5.2.5 带区主要生产系统 38

5.3带区车场选型设计 39

5.3.1带区车场的形式和线路布置 39

5.3.2 带区车场主要硐室布置 39

6 采煤方法 41

6.1采煤工艺方式 41

6.1.1煤层特征及地质条件 41

6.1.2采煤方法的选择 41

6.1.3工作面回采长度 42

6.1.4 回采工作面推进长度和推进方向确定 43

6.1.5  回采工作面支护方式 43

7  井下运输 45

7.1  概述 45

7.1.1  矿井设计生产能力及工作制度 45

7.1.2 煤质 45

7.1.3 矿井运输系统 45

7.1.4 各环节运输方式 45

7.2带区运输设备选择 46

7.2.1 设备选型原则 46

7.2.2 带区运输设备选型及能力验算 46

7.3大巷运输设备选择 47

7.3.1主运输大巷设备选择 47

7.3.2 辅助运输大巷设备选择 47

8 矿井提升 49

8.1 提升设备 49

8.2 主副井提升 49

8.2.1 主井提升设备 49

8.2.2 副井提升设备 50

9 通风与安全 52

9.1矿井通风系统的基本要求 52

9.1.1通风方式和通风系统选择 52

9.1.2矿井通风系统方案比较 53

9.2带区通风 54

9.2.1 采煤工作面通风类型的确定 54

9.2.2 通风构筑物 56

9.2.3 采煤工作面所需风量的计算 56

9.2.4风量分配 58

9.2.5 风速验算 59

9.3全矿通风阻力的计算 65

9.3.1矿井通风阻力 65

9.4  矿井通风设备选型 68

9.4.1通风机风量、风压计算 68

9.5 设备选型 69

9.5.1 矿井自然风压 69

9.5.2 主要风机选型 70

9.5.3 电动机选型 74

9.6防止特殊灾害的安全措施 75

9.6.1 预防瓦斯和煤尘爆炸的措施 75

9.6.2 预防火灾事故 75

9.6.3 矿井防治水措施 76

9.7 矿井灾害防治措施 77

9.7.1  瓦斯管理措施 77

9.7.2  煤尘的防治 77

9.7.3  火灾的防治 78

9.7.4水灾的防治 78

10  设计矿井基本技术经济指标 79

采矿毕业设计专题 煤与瓦斯共采 80

英文原文 90

中文译文 103
