U200-磁流变液动压轴承设计[含SW三维图] 下载积分：50　资料编号： U200

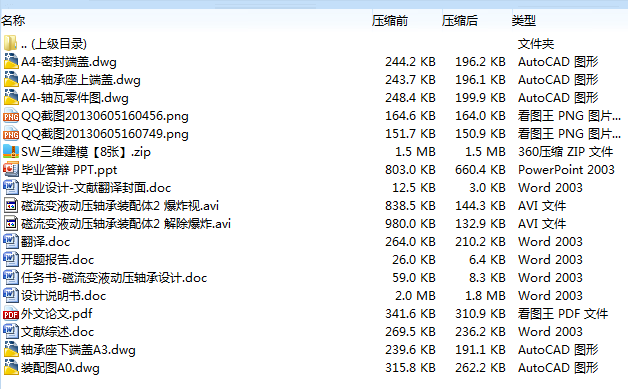

作品包括:

WORD版设计说明书1份,共37页，约10000字

开题报告一份

任务书一份

文献综述一份

外文翻译一份

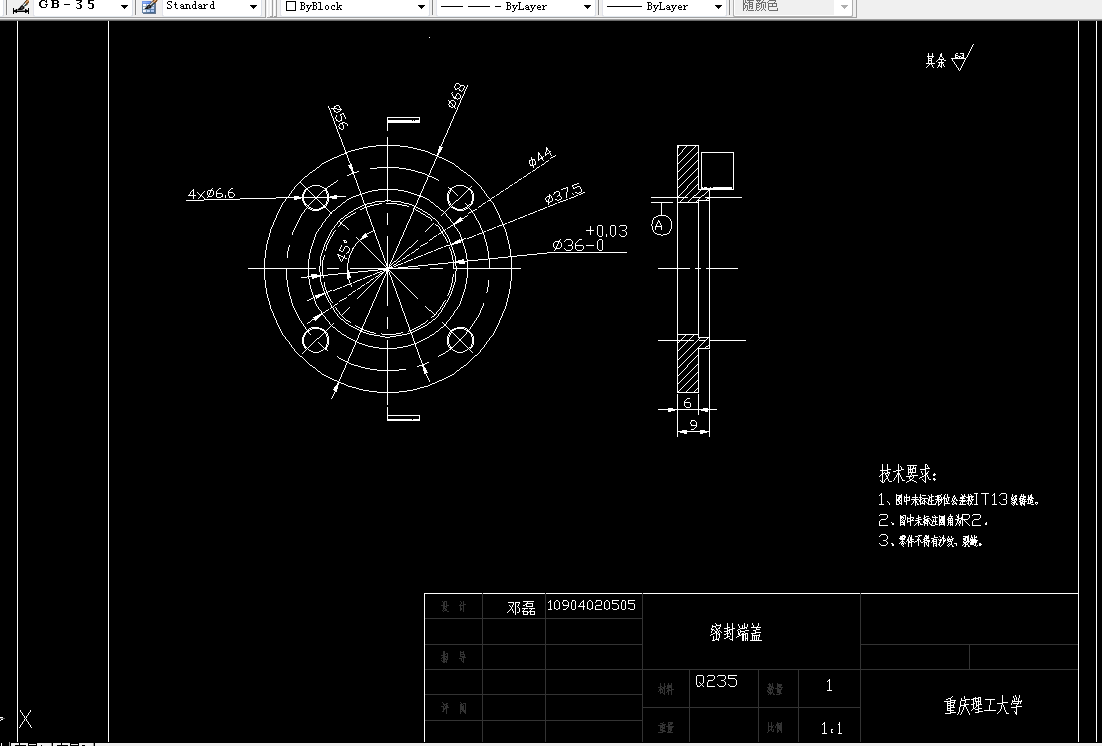

CAD版本图纸，共5张

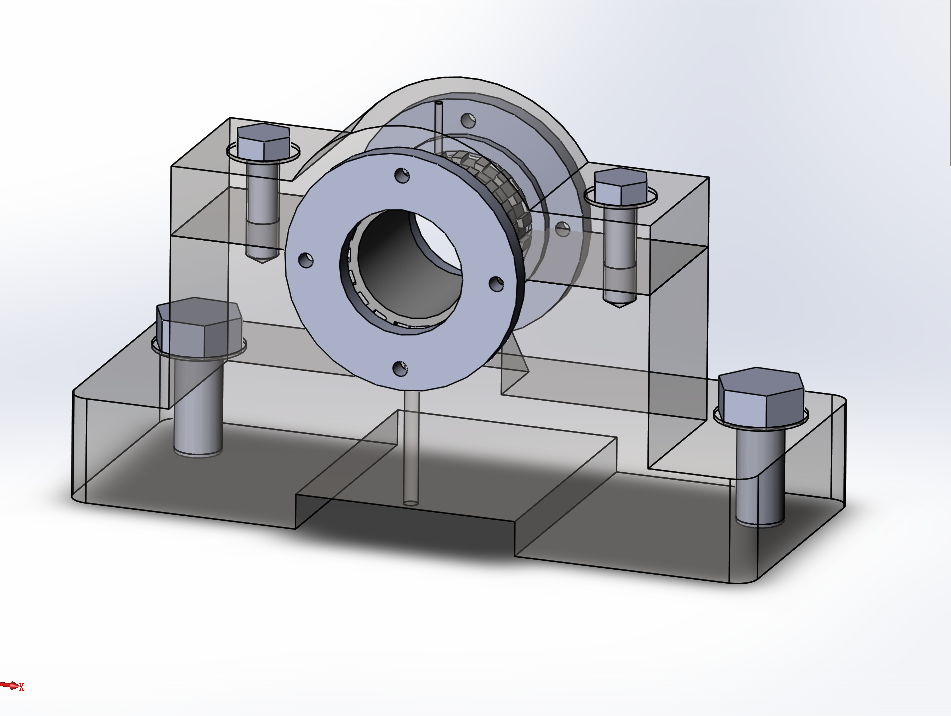

SW三维图，共8张

仿真视频，2套

目  录

摘  要 I

Abstract II

1 磁流变液动压轴承介绍 1

1.1  磁流变液的介绍 1

1.1.1 磁流变液定义 1

1.1.2 磁流变液的制备 1

1.1.3磁流变液应用范围 2

1.1.4 磁流变液应满足的指标： 3

1.1.5 磁流变液发展其前景 3

1.2 滑动轴承简介 4

1.3 磁流变液动压轴承 5

2 方案设计以及选取 5

2.1 滑动轴承的分类 5

2.2  滑动轴承的选取 7

2.3 电磁场的添加 9

2.4 密封方式选择 11

2.5 轴承座选取以及建模 12

2.5.1 轴承座上端 13

2.5.2 轴承座下端 14

2.5.3 轴瓦 14

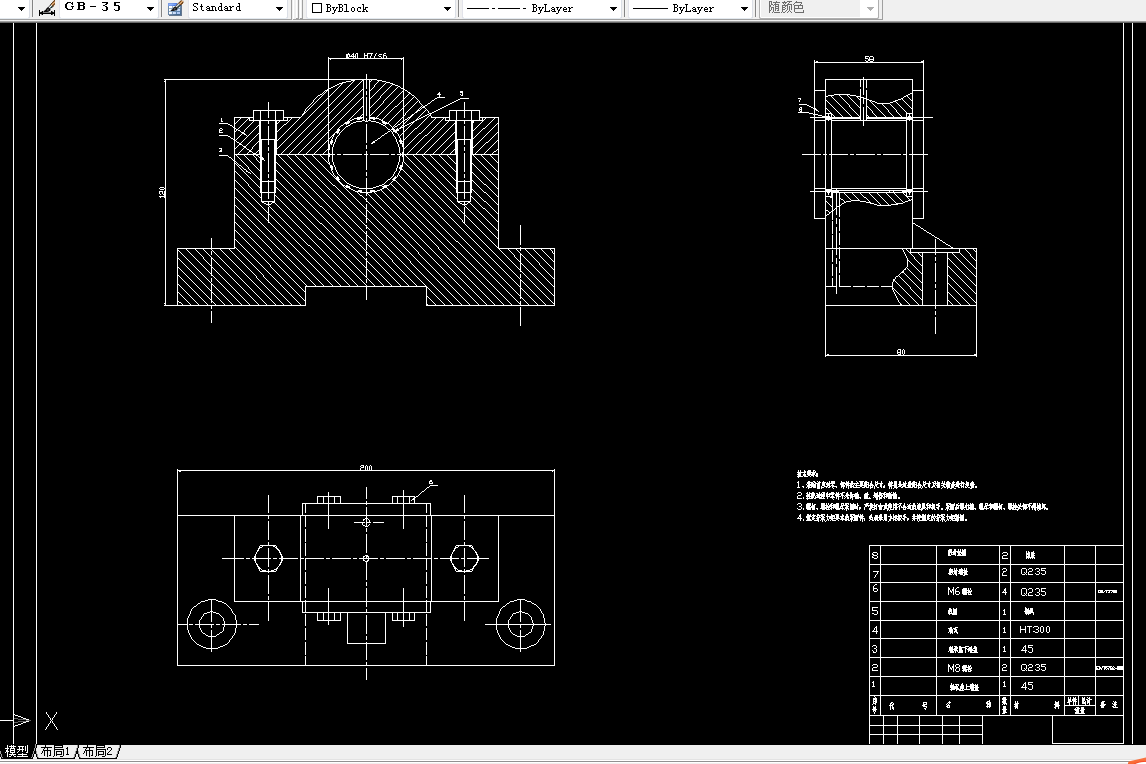

2.5.4 轴承装配图 15

3.1 滑动轴承的处电磁引入 16

3.2 磁流变液的添加 17

3.3 磁流变液动压轴承原理 19

3.3.1 磁流变液添加以及电线接入 19

3.3.2 磁流变液装载位置 19

3.3.3 磁流变液的密封 20

4 主要尺寸以及主要计算 21

4.1 轴承座的具体尺寸 21

4.1.1 轴承座上端 21

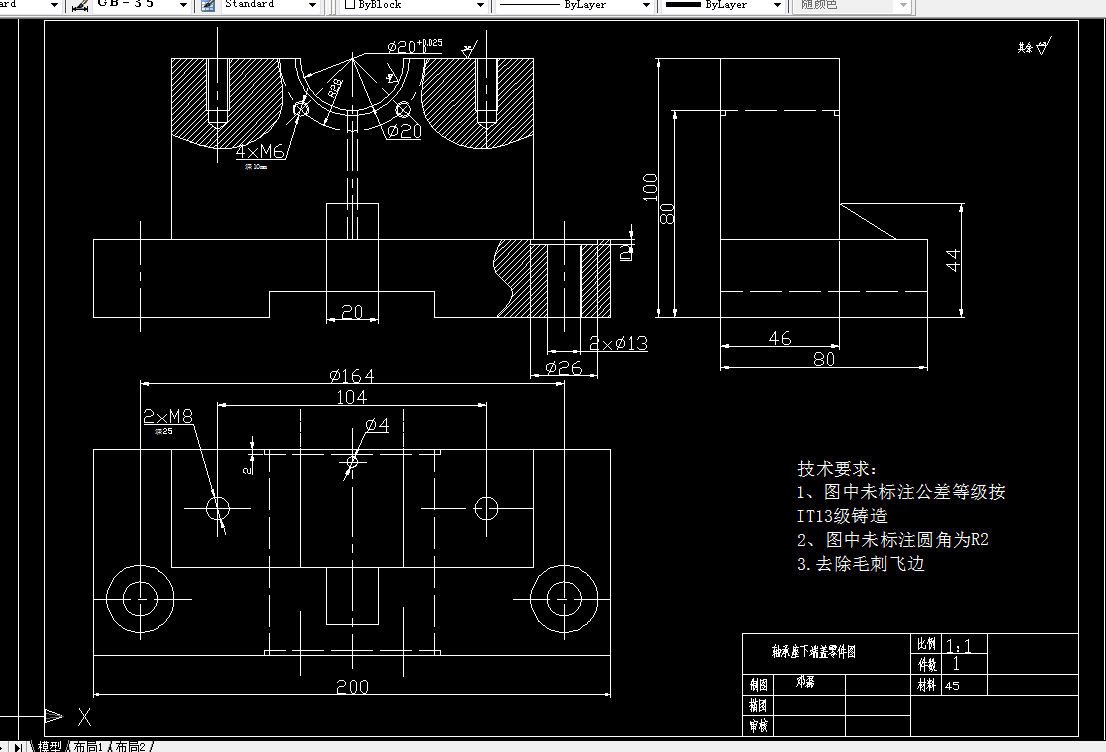

4.1.2 轴承座下端 22

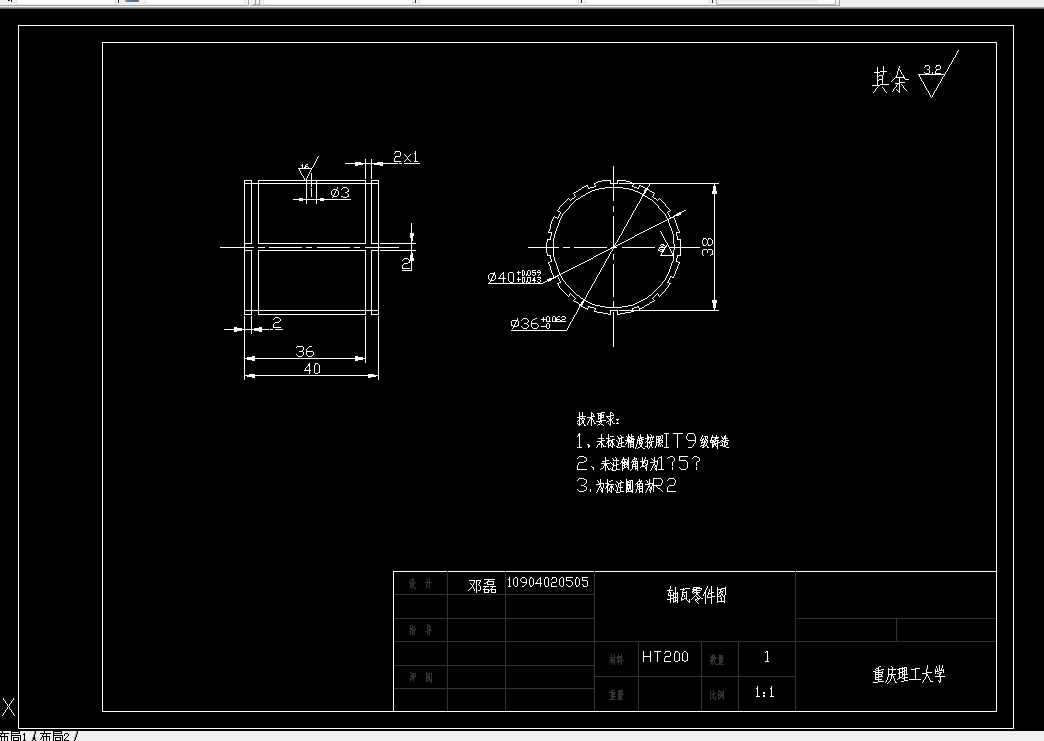

4.1.3 轴瓦 24

4.2 滑动轴承所涉及的主要计算 24

4.2.1 电磁场的计算 24

4.2.2 磁流变液粘度的计算 25

4.2.3 磁流变液油膜承载能力计算 25

5 SolidWorks仿真分析 26

5.1 爆炸视图 26

5.2 仿真运动 28

6 总结 30

致谢 31

参考文献 32

文献综述 33

摘  要

    磁流变液是可磁极化的固体微颗粒在基液中形成的悬浮液，其流变特性可由外加磁场连续控制。当不加磁场时，磁流变液表现出类似牛顿流体的行为；当外加磁场时，磁流变液中的磁性颗粒沿磁场方向排成链状，这些链状结构阻止了液体的流动，因而改变了磁流变液的流变特性，其流动表现出Bingham塑性体行为，具有粘性和塑性特性。

随着磁流变液在机械应用中的不断发展，越来越多的将磁流变液运用于各种机械器件中。磁流变液在外加磁场增强的过程中，液体的粘度随之增大并最终失去流动性变为固态，此过程耗能小、可逆、能产生较大屈服应力且在豪秒级内完成。利用此一系列性能，在充分考虑磁场、温度、颗粒尺寸、壁面效应和体积浓度等诸因素对应用器件影响的基础上，可开发各种磁流变阻尼器件。由于磁流变液相变的过程在毫秒量级内完成，因此可以做成敏捷度极高的控制元件，用于联接和传递两部件之间的力或力矩。如汽车用离合器、制动器等。磁流变液动压轴承也是基于这个原理设计的。

关键词：磁流变液       动压轴承    设计
