M3492-大型火力发电厂电气部分设计 下载积分：50　资料编号： M3492

作品包括:

Word版设计说明书1份

中期报告一份

开题报告一份

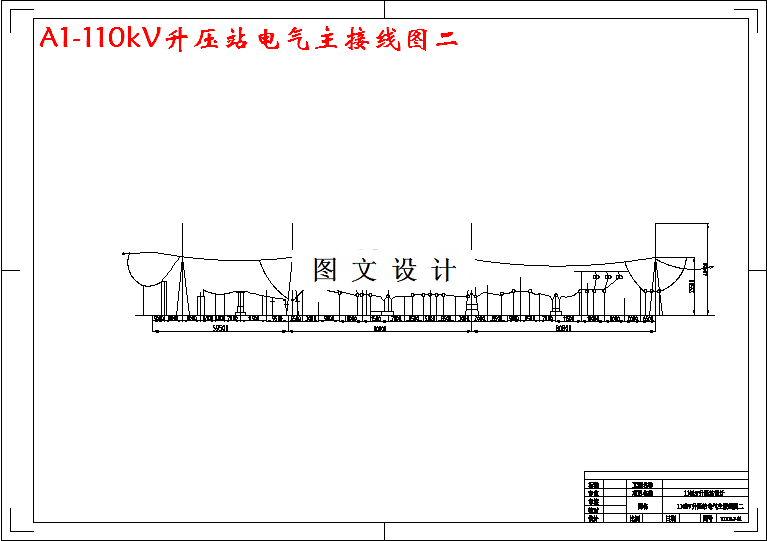

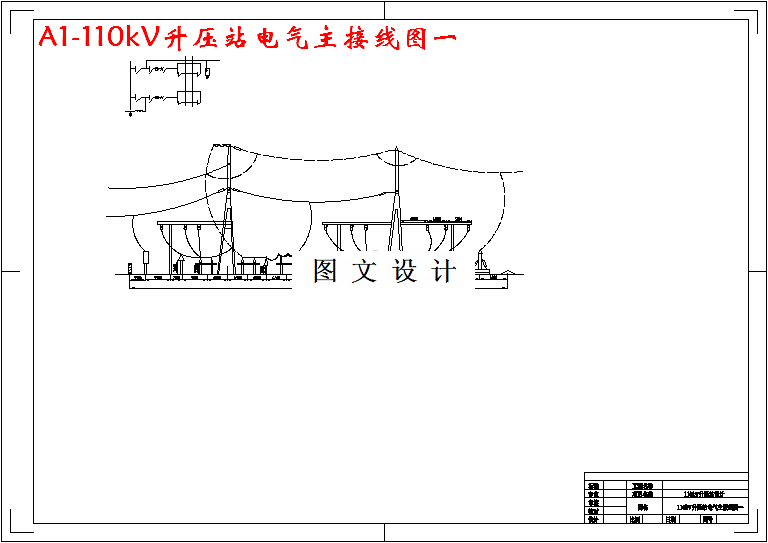

CAD版本图纸，共4张

摘要

由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。 它的功能是将自然界的一次能源通 过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。并且对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大的影响。电能的使用已经渗透到社会、经济、生活的各个领域，而在我国电源结构中火电设备容量占总装机容量的75%。本次设计将对电气主系统知识进行一次系统的回顾和综合利用，设计中主要是对配有2台350MW和2台600MW的汽轮发电机的大型火电厂电气部分的初步设计，将从理论上在电气主接线，短路电流计算，电气设备的选择，对变压器的继电保护，配电装置的布局，发电厂总平面的设计，防雷设计等方面做详尽的论述，同时，在保证设计可靠性的前提下，还要兼顾经济性和灵活性，通过计算论证该火电厂实际设计的合理性和经济性。在计算和论证的过程中，结合电气工程手册规范，采用CAD软件绘制电气图，如配电装置断面图，电气总平面图等，进一步完善了本次的设计。
