M5776-连接护圈翻边模设计 下载积分：50　资料编号： M5776

作品包括:

Word版设计说明书1份

任务书一份

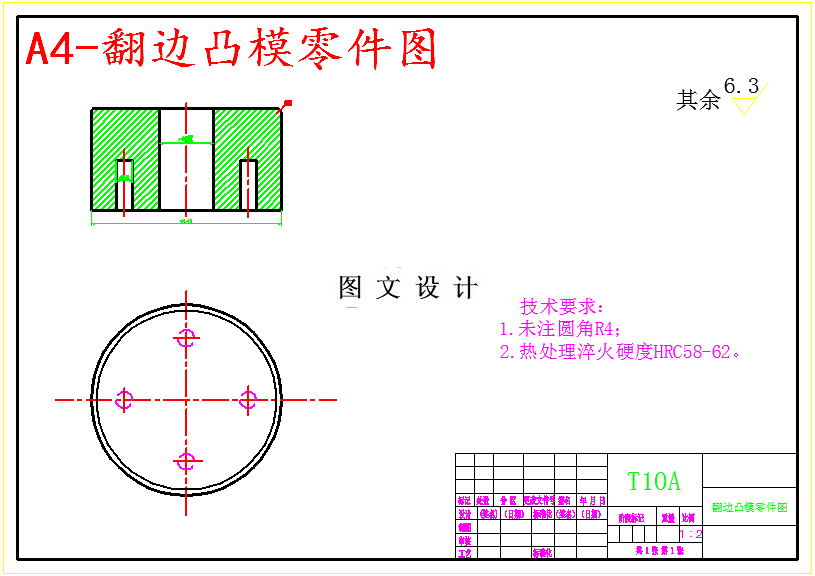

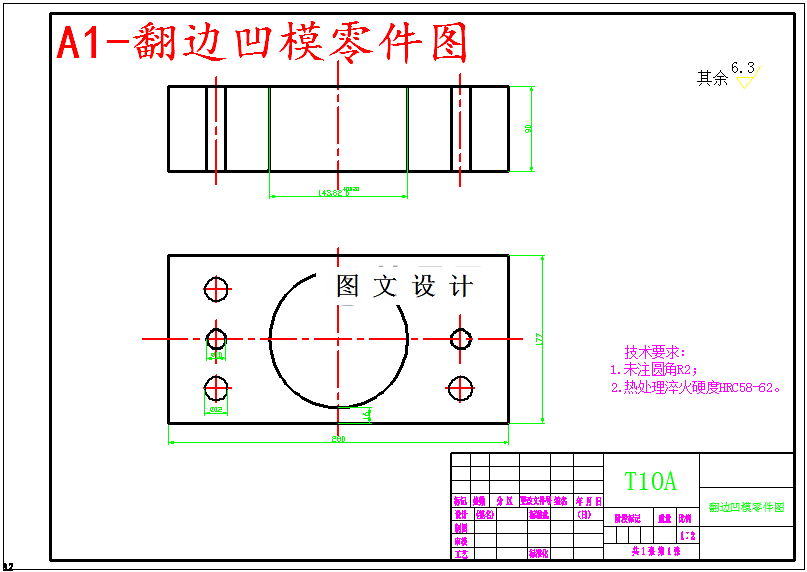

CAD版本图纸，共4张

摘要

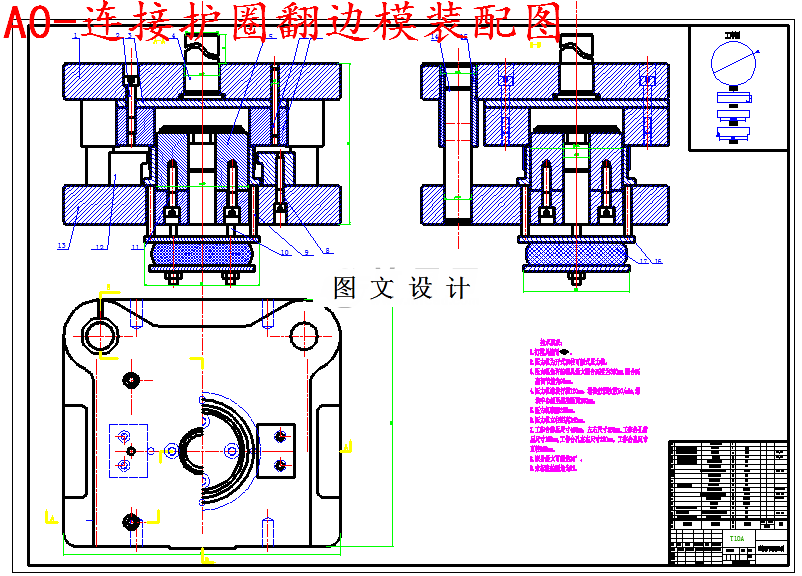

由于大批量生产，所以冲压加工过程要求提高生产效率，降低生产成本来满足生产要求，可要求工序数目尽量减小。以本设计将落料拉延、冲孔、翻边由三套连续模具完成。由于毛坯的形状为圆形，因此将凹模的外形也设计为圆形。由于采用直壁刃口凹模刃口强度高，刃口修模后工作部分尺寸不变，制造方便。故在本设计中采用直壁刃口凹模。由于该零件为批量生产，故适合用的模具类型有连续模、多工位自动级进模或自动模。根据方案分析比较的情况，本设计选用连续模。模架选用后侧滑动导柱模架，导柱安装在后侧，可以从左、右、前三个方向送料，操作比较方便。
