M5777-连接护圈冲孔模具设计 下载积分：50　资料编号： M5777

作品包括:

Word版设计说明书1份

冲压工艺卡一份

任务书一份

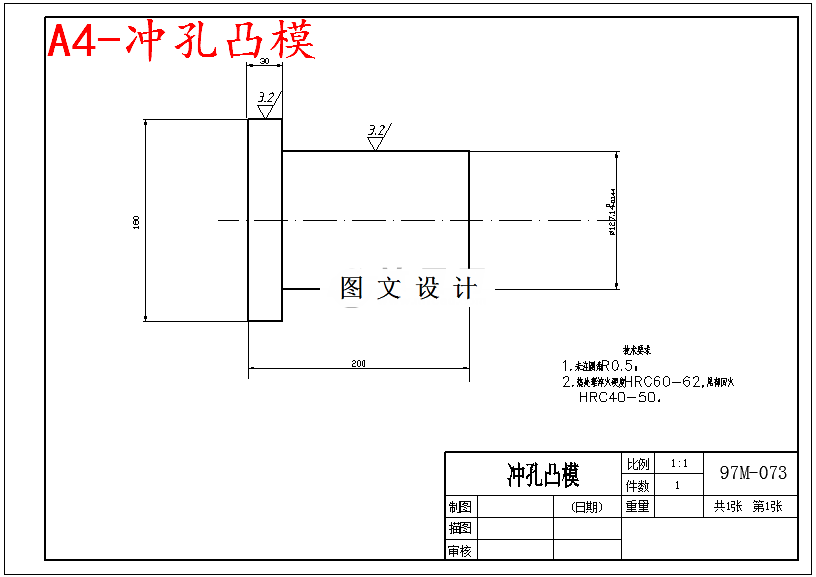

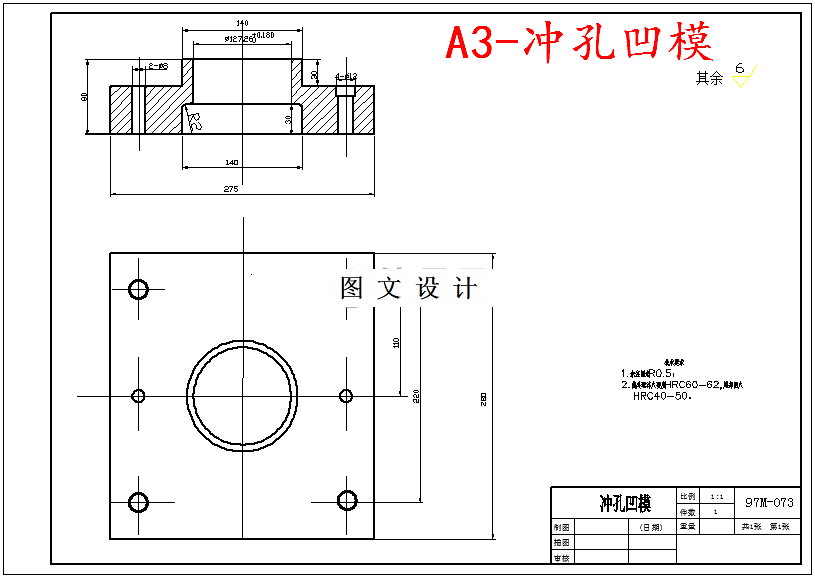

CAD版本图纸，共4张

摘要

技术要求： 1.压力机为开式双柱压力机。 2.冲孔的凸凹模分开加工，间隙值为0.33mm。 3.上下模座平行度不大余0.8mm。 4.模柄中心线对上模板垂直度小于0.05mm。 5.导柱距下模板底面的距离小于1mm，导套距上模板 上顶面距离小于1mm。 6.橡胶的自由高度为8mm，工作行程为15mm。 说 明 本模具采用弹簧卸料板卸料，冲孔时还起压件作 用，冲孔质量较好，由于孔边和拉深件壁厚距离较近 ，为了保证凹模有足够强度，采用拉深件口部朝上放 置，并用定位板定位。
