M5856-封盖塑料注塑模具设计 下载积分：50　资料编号： M5856

作品包括:

Word版设计说明书1份

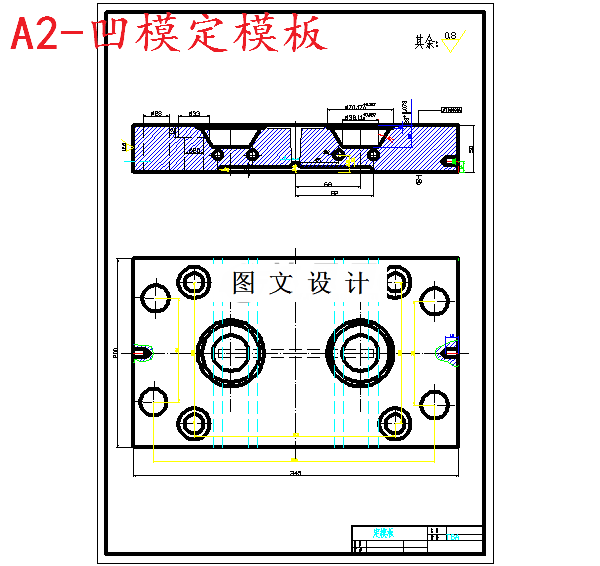

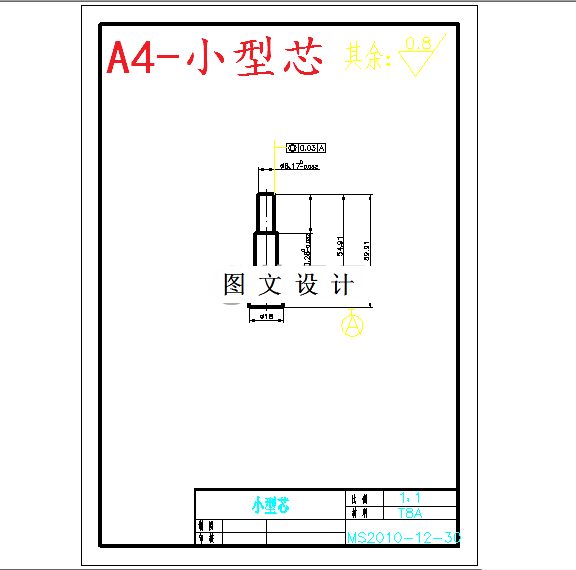

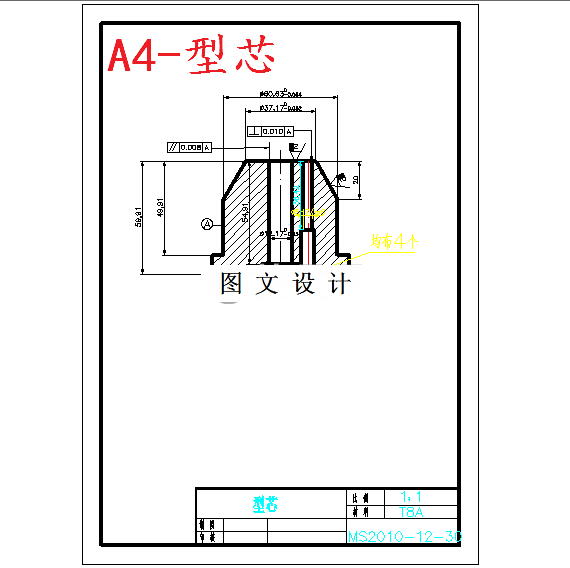

CAD版本图纸，共5张

摘要

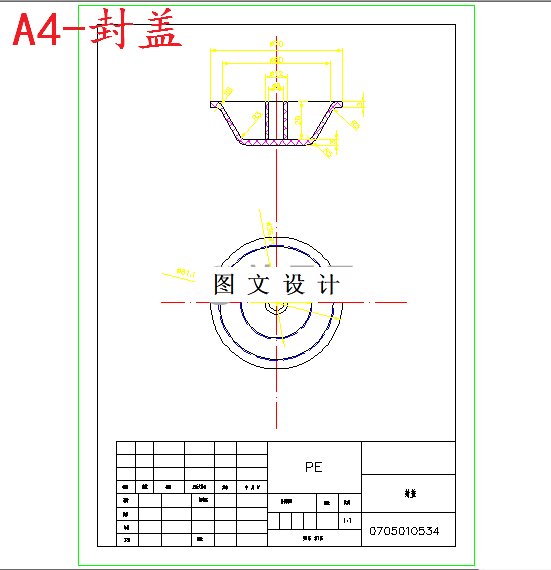

该塑件是一封盖,塑件壁厚2mm属薄壁塑件,生产批量大,材料PS（聚苯乙烯）。为了满足使用时的强度和刚度要求，而且壁厚在脱模时还需要承受脱模推力，塑件的厚度应为2 mm。对塑件来说，除使用要求需要采用尖角之外，其余所有内外表面转弯处都尽可能采用圆角应过渡，以减少应力集中。该塑件精度要求不高,尺寸较大, 拟采用一模两腔的形式.考虑到模具制造费用,设备运转费用低一些,初定为一模两腔的模具形式。 由于该塑件外形为圆形，整体为对称形状，型腔采用两侧对称排列，但塑件投影面积较大，而且外形比较光滑，材料的流动性好，所以采用一模两腔，双分型面的模具结构形式，故浇口采用点浇口。633742
