M5857-开关盖注塑一模两腔模具设计 下载积分：50　资料编号： M5857

作品包括:

Word版设计说明书1份

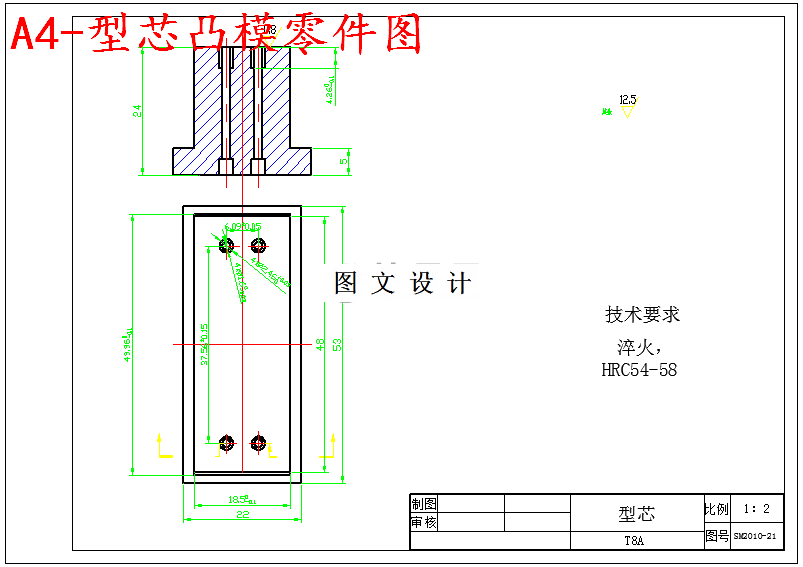

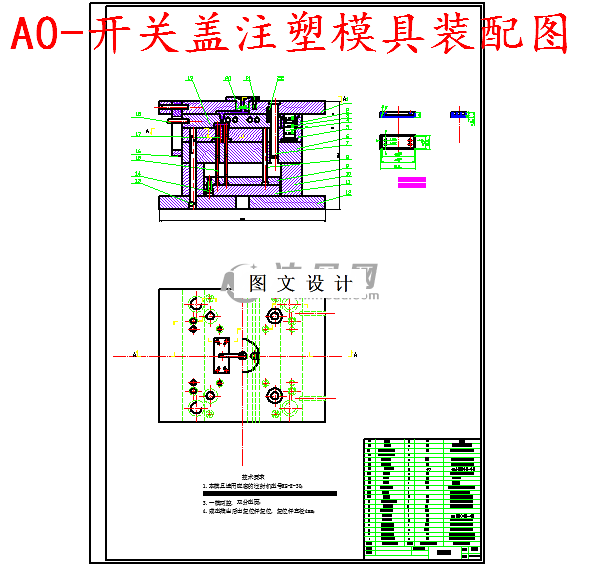

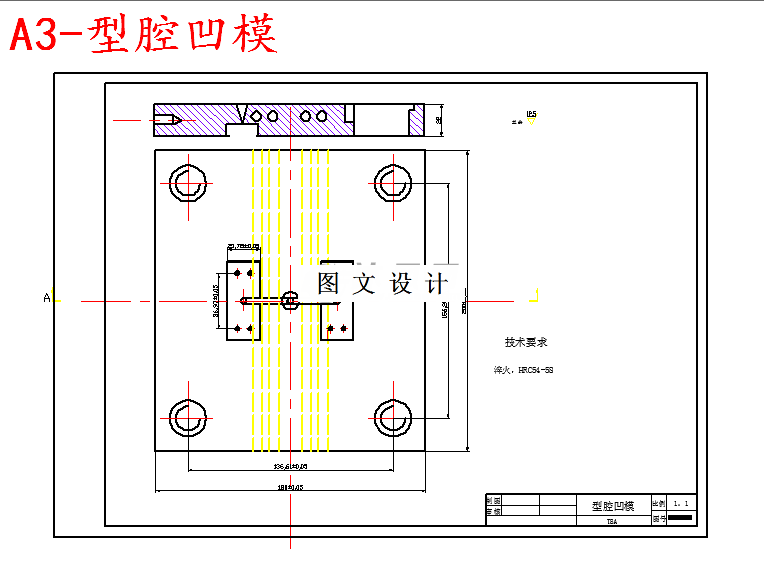

CAD版本图纸，共4张

摘要

本制件的外围尺寸为57×24mm。本制件为开关盖,对之间的精度和表面粗糙度要求不高,所以取公差等级为5级,表面粗糙度为Ra 0.5 .成型方式为注射成型,一模两腔.根据塑件的结构形式,分型面选在开关盖的底平面确定型腔数 :该塑件精度要求不高,又是大批量生产.考虑到模具制造费用和制件尺寸,初定为一模两腔的模具形式. 本模具拟用一模两腔,推杆推出,浇口采用侧浇口.型芯中有四个小型腔,其中有四个小型芯一起固定在型心固定板上.
