M9238-螺杆桩机结构总体设计 下载积分：100　资料编号： M9238

作品包括:

Word版设计说明书1份

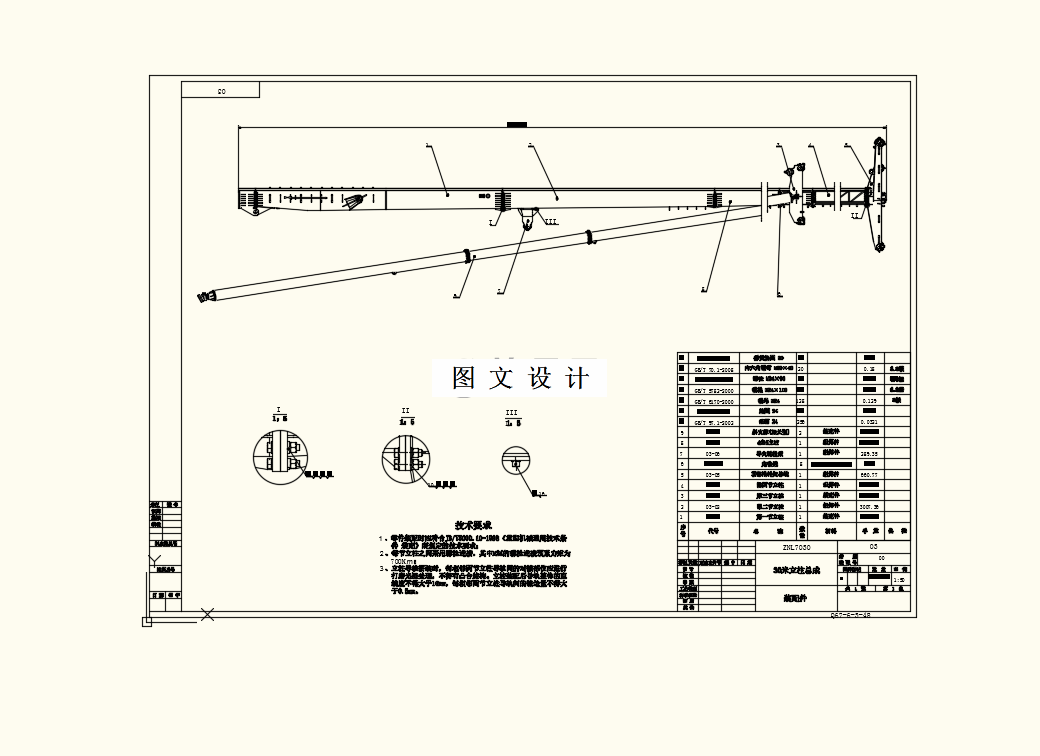

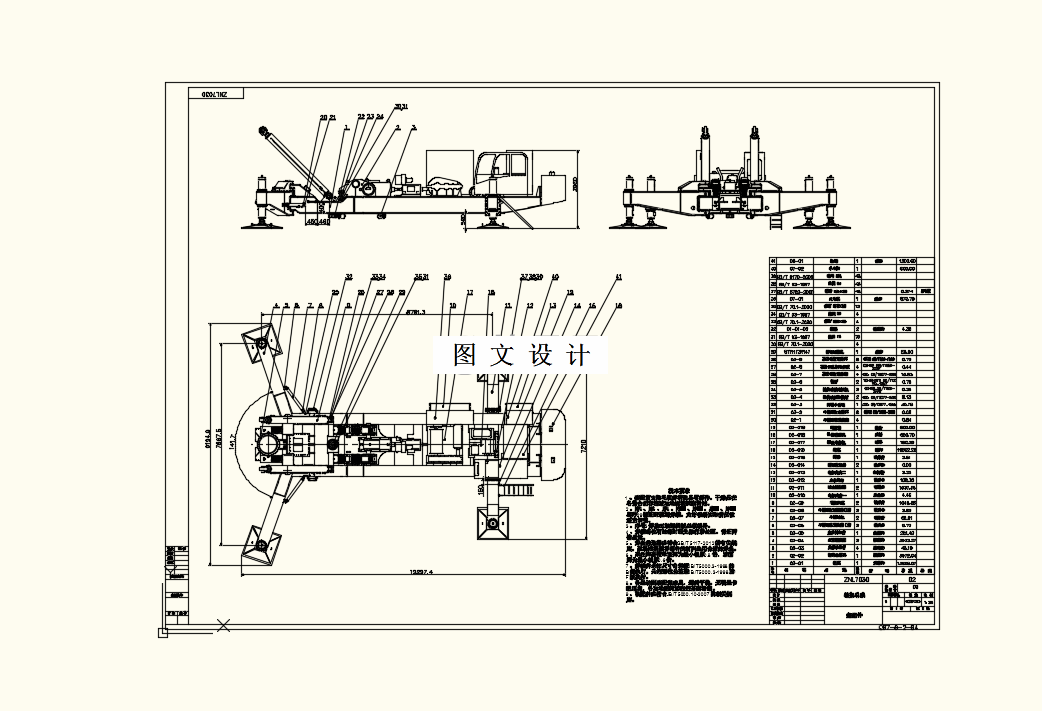

CAD版本图纸，共3张

摘要

基于当前桩工机械的发展形势，本课题结合机械设计相关知识，对一款新型螺杆桩机的总体结构进行了研究与设计，其中包括:行走机构、卷扬机构、链传动机构、动力头部分、立柱部分等，以满足高效环保的工作要求，为螺杆桩机总体结构布置设计提供理论依据。 本文根据设计路线，首先完成了螺杆桩机的总体方案设计，包括对工作环境及工作对象的分析和螺杆桩机的功能实现要求，同时完成了整机的功率匹配和电机选型。其次，参考履带相关标准，并以总体设计方案为依据对整机的履带底盘行走装置的相关参数进行了计算。对工作对象进行分析确定了动力头部分及传动系统的设计方案，并对整机机身的空间进行了布置。
