H668-五角星落片模具设计 下载积分：50　资料编号： H668

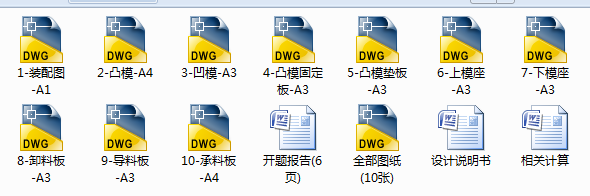

作品包括:

Word版说明书1份，共31页，约8500字

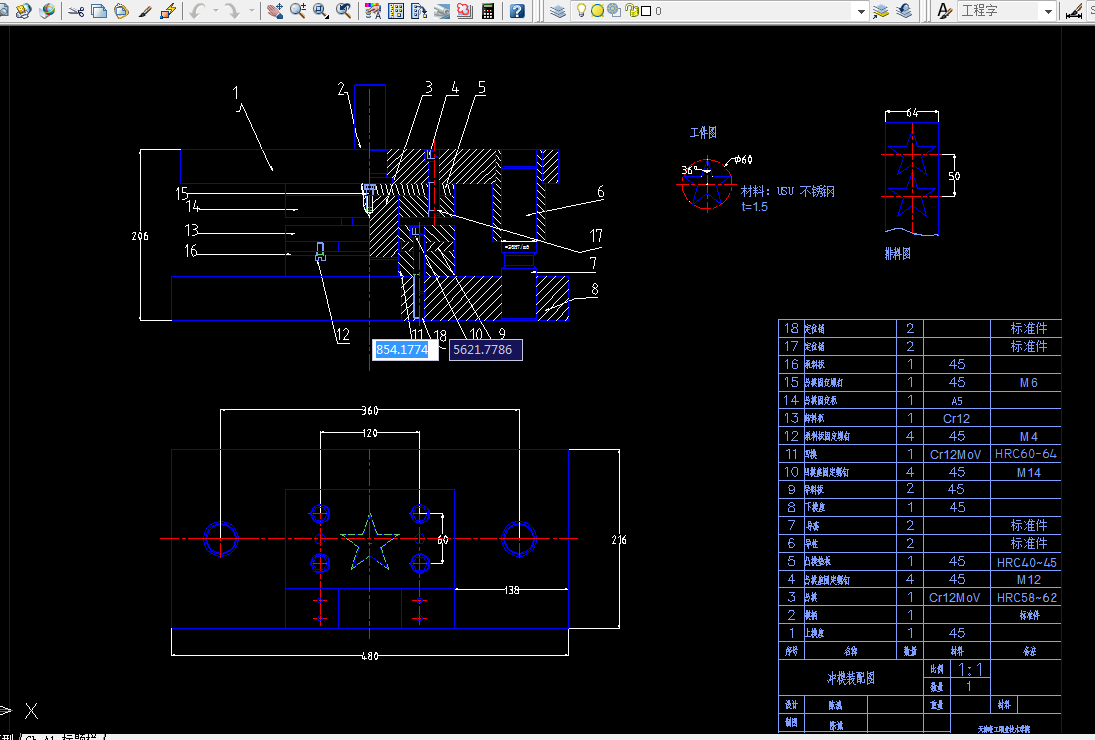

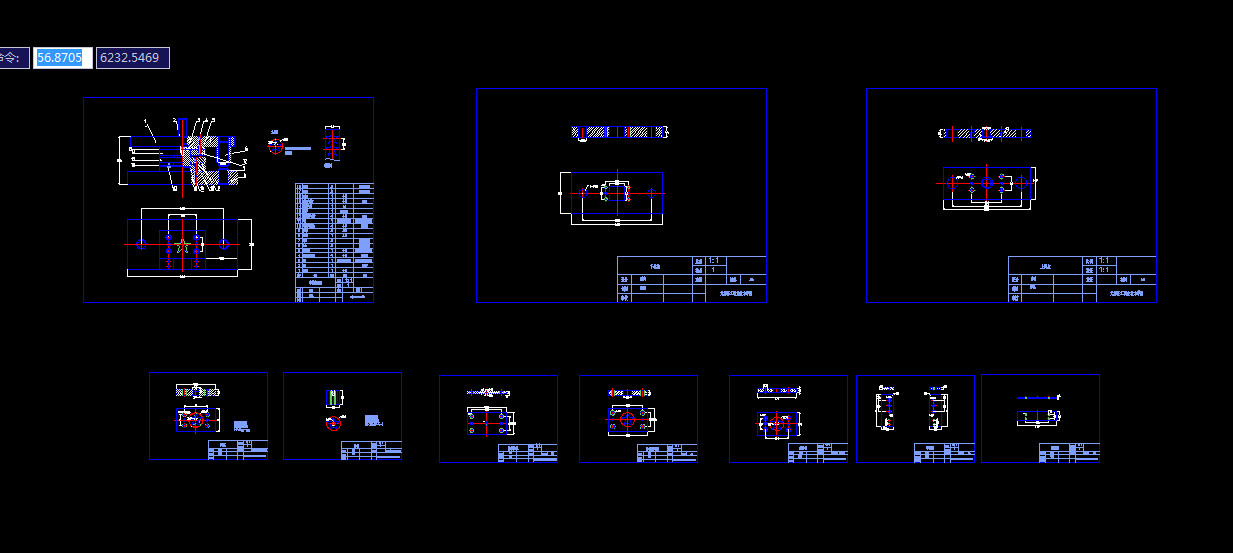

CAD版本图纸，共10张

摘  要

模具作为重要的生产装备和工艺发展方向，具有多种加工方法。其中，冲压是一种先进的少、无切削加工方法，具有生产率高、成本低、制品尺寸稳定。该论文叙述的是五角星落片模，首先根据产品生产要求与材料属性与利用率出发确定该模具的设计方向，采用的是单工序模，保证产品的精度要求。再根据产品的材料与尺寸要求确定精度，计算冲裁力，确定定位方式，排样方式，设计计算凸模、凹模，设计各板与装配。在该论文中凸、凹模的设计尤为重要，产品材料为不锈钢料厚为1.5mm，使得凸、凹模的材料选用等都要全面考虑模具使用性。

关键词：五角星落片模、单工序模、材料、凸模、凹模。

目  录

摘  要 I

ABSTRACT（外语专业的需要） II

第一章 绪论 1

1.1冲压模的概况 1

第二章  产品分析 2

2.1产品工艺性 2

2.1.1尺寸精度确认 2

2.1.2产品工艺性 2

2.2模具设计的确认 4

第三章  冲裁工艺 6

3.1工艺计算 6

3.1.1冲孔凸模和凹模刃口尺寸计算 6

3.1.2冲裁计算 7

3.1.2排样的设计 8

3.1.3模具材料的选择 9

第四章  冲裁设计 10

4.1工作零件设计 10

4.1.1凹模的设计 10

4.1.2凸模设计 12

第五章  冲裁零部件设计 15

5.1定位零件设计 15

5.1.1模具固定螺钉及定位销的计算 15

5.2模板的设计 16

5.2.1凸模垫板的设计 16

5.2.2凸模固定板的设计 16

5.2.3设计卸料板 17

5.2.3装配图 18

第六章  加工工艺 20

6.1加工工艺 20

6.1.1凸模加工工艺 20

6.1.2凸模固定板的加工工艺 21

6.1.3凸模垫板的加工工艺 21

6.1.4凸模座的加工工艺 22

总结与展望 23

致  谢 24

参考文献 25
