作品包括:

Word设计说明书1份，共43页

CAD版本图纸，共8张

摘要

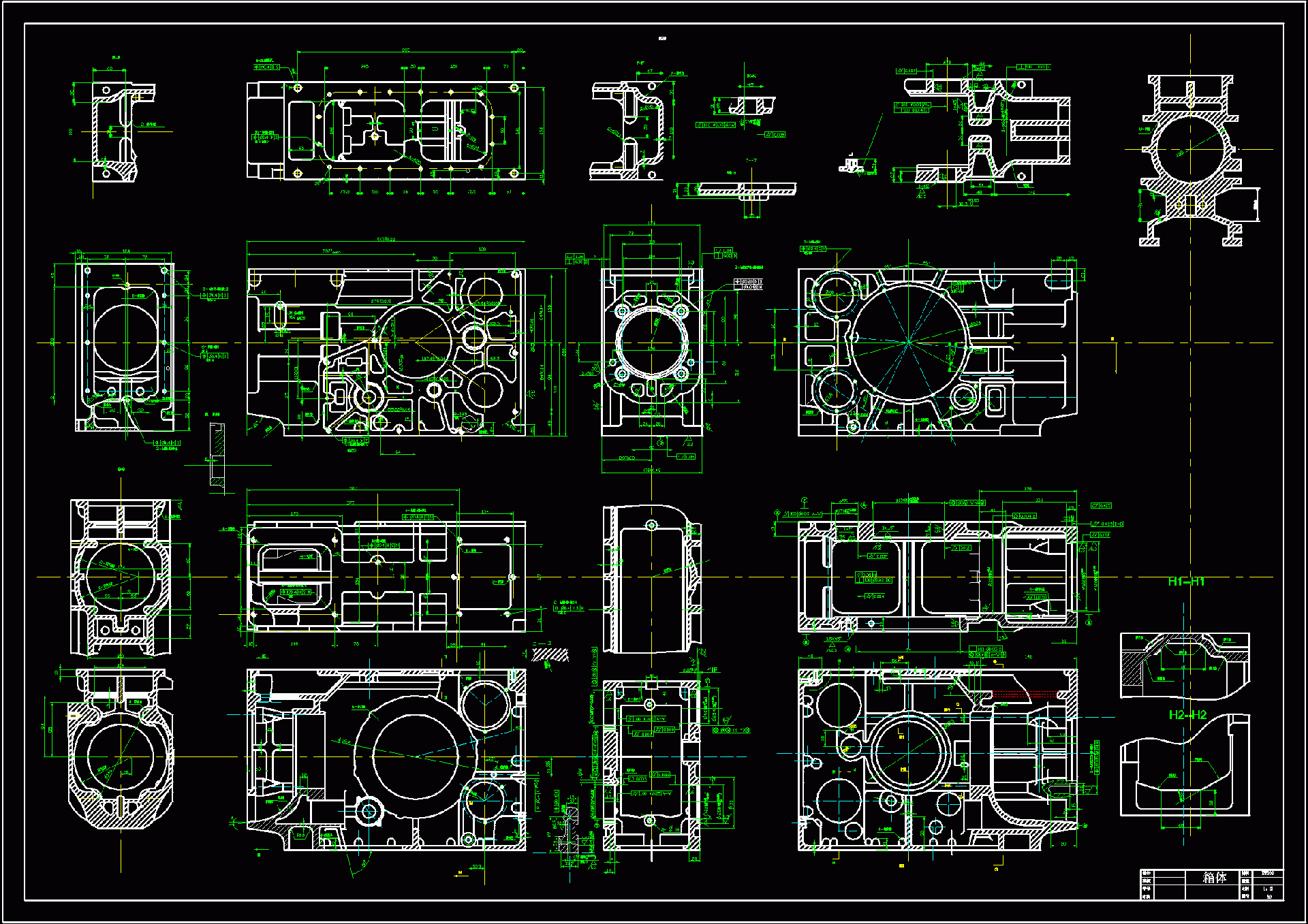

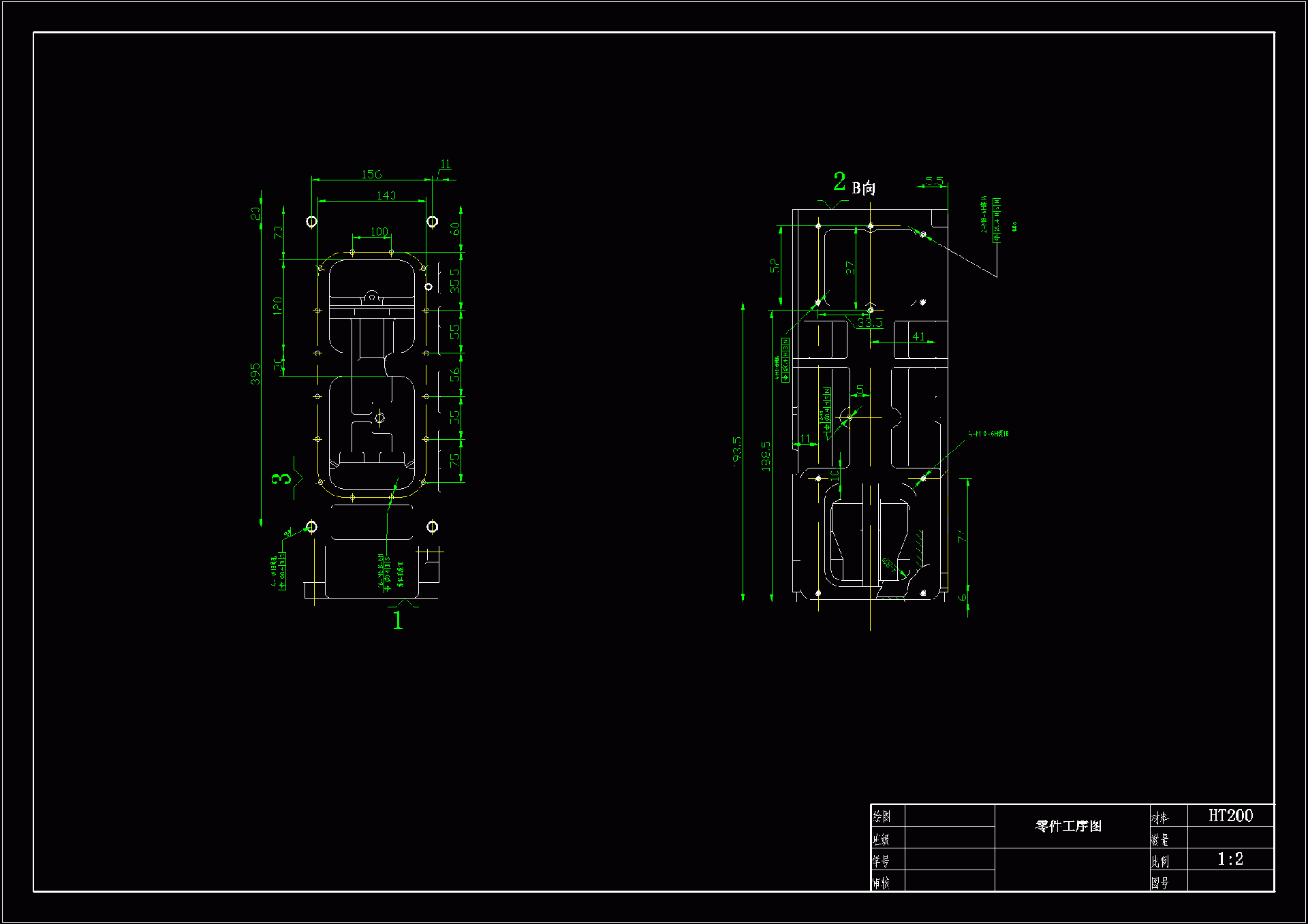

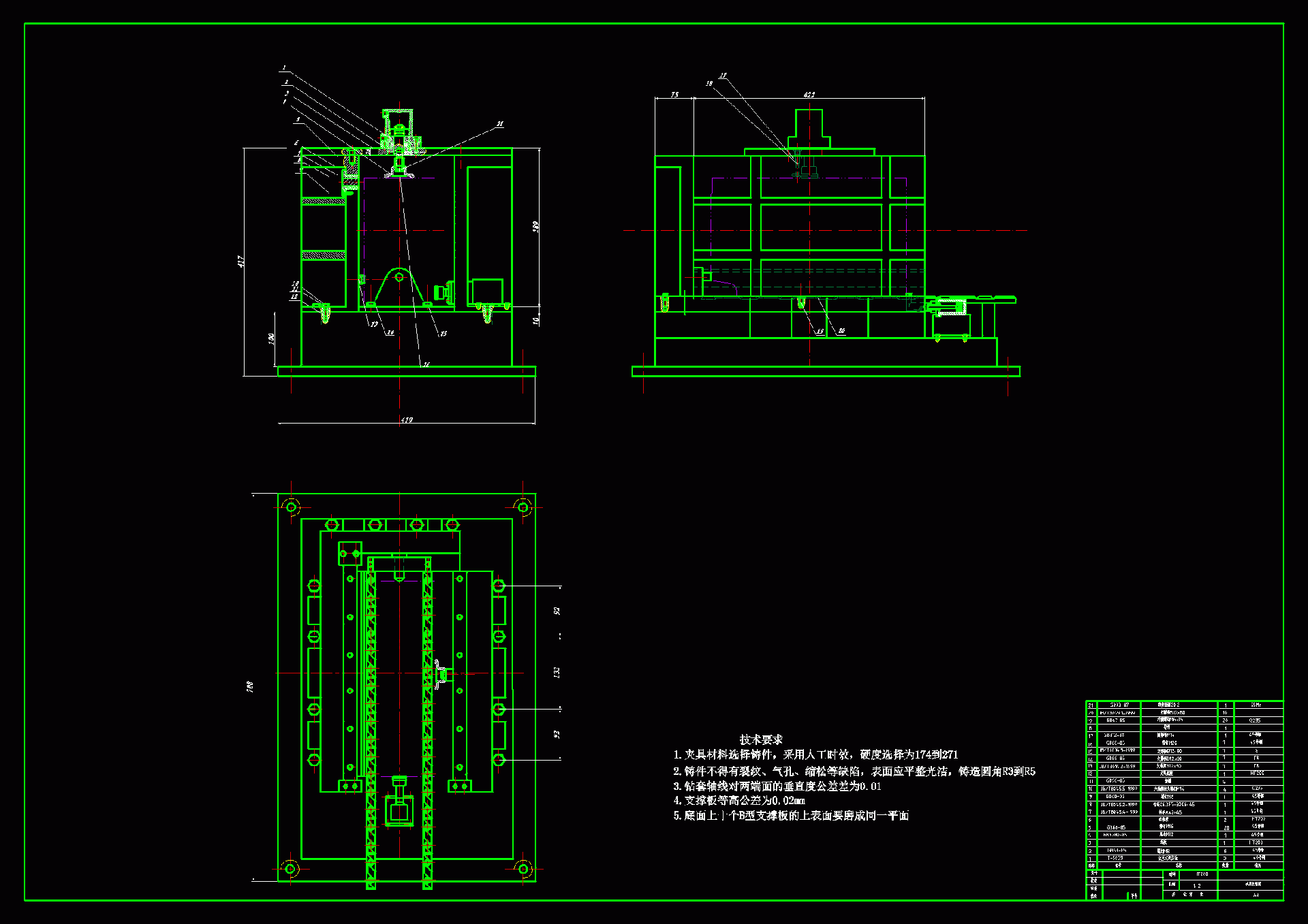

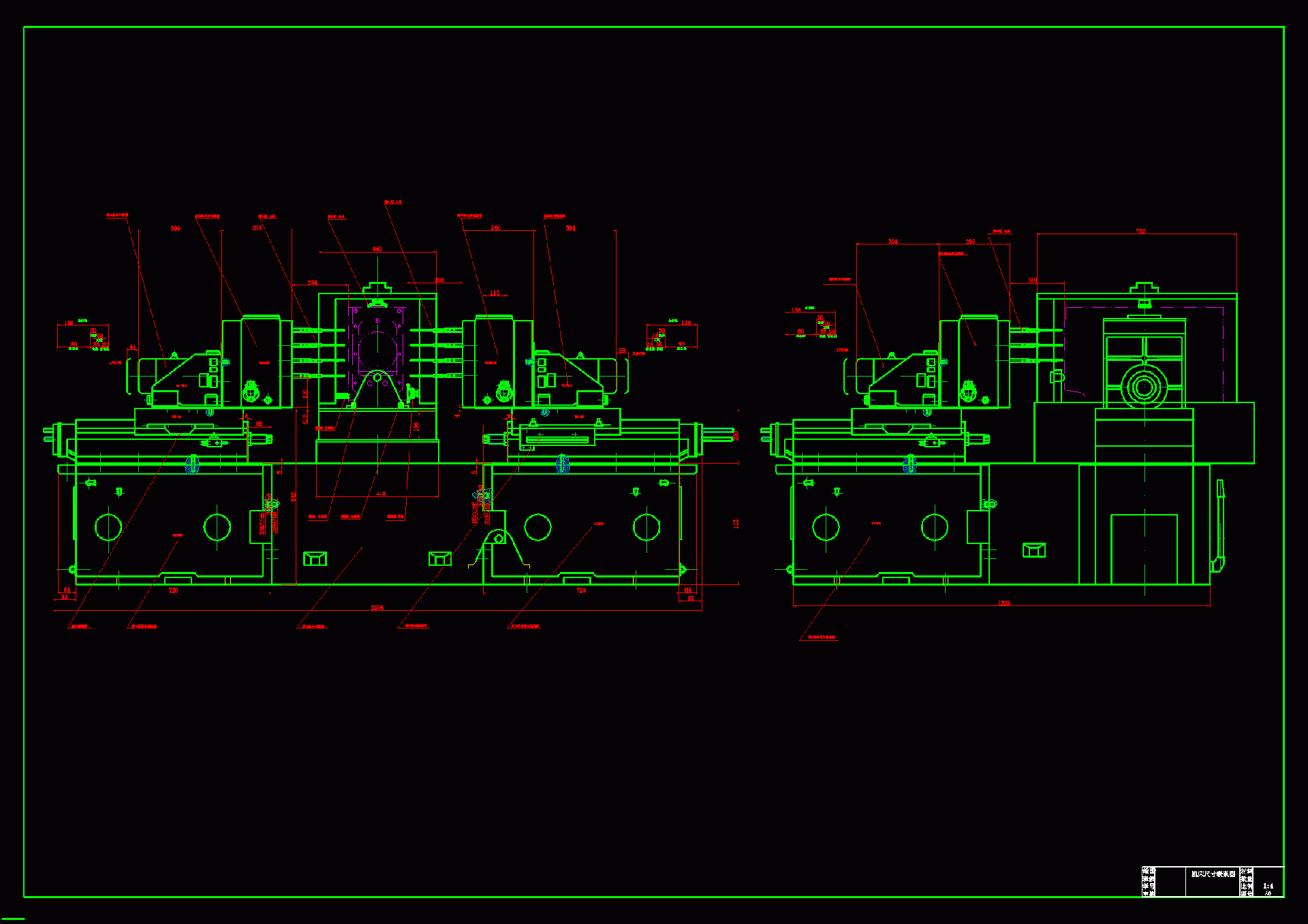

S1105柴油机箱体制造工艺规程及专用钻床设计 本次设计任务是S1105柴油机箱体制造工艺规程及专用钻床设计，主要内容是：首先对箱体零件工艺设计，在分析了S1105柴油机箱体的具体结构及加工技术要求的基础上，通过批量生产的分析确定箱体各部位的加工方案，并找寻最适合的工艺方案。根据每道工序的技术要求，选定每道工序的背吃刀量、进给量、切削速度以及所采用的机床、刀具、夹具等，确定每道工序的时间，从而绘制工艺过程卡片。然后是对专用钻床夹具体进行设计，根据被加工零件的结构特点、加工尺寸和精度要求，确定组合钻床的配置方案，对专机进行总体设计即三图一卡的设计，三图一卡包括零件工序图、加工示意图、机床联系尺寸图和机床生产率计算卡。其次绘制其装配图和相关的零件图。 整个加工过程均选用组合机床，夹具选用专用夹具，夹紧方式一般都选用液压夹紧，夹紧方式可靠。因此生产效率比较高。适用于大批量、流水线生产加工。能够满足设计的要求。
